CNC Bearbeitungszentrum PRO-MASTER 7122: Universeller Allrounder mit vier interpolierenden Achsen

4-Achs CNC Bearbeitungszentrum von Holzher: Universeller Allrounder mit vier interpolierenden Achsen

Das CNC-Bearbeitungszentrum PRO-MASTER 7122 beeindruckt durch seine kraftvolle Effizienz. Speziell bei schwersten Bearbeitungen in Massivholz und Sondermaterialien zeigt die PRO-MASTER 7122 ihre Stärke.

Eine massive Bauart und höchste Flexibilität sind Markenzeichen der PRO-MASTER 7122. Unter anderem ist sie bereits vorkonfiguriert für effektive Pendelbearbeitung. Zur umfangreichen Serienausstattung gehören sechs Konsolen mit 16 Anschlägen (vordere und hintere Anschlagreihe), ein Bohrkopf mit Nutsäge und ein mitfahrender Tellerwechsler.

Die keramisch gelagerte 11-kW Power-Spindel inklusive voll interpolierender C-Achse ist für extreme Bearbeitungen aufrüstbar bis 16 kW.


Technische Details

Durchzugsstarke Fräsaggregate

Durchzugsstarke Fräsaggregate

Präzise, keramisch gelagerte Frässpindeln, sorgen für ein optimales Fräsergebnis. Ob mit 11 kW oder 16 kW Leistung für extreme Zerspanungsleistung, HOLZ-HER bietet die ideale Spindel für Ihr Anwendungspektrum.

CabinetControl - Möbel einfach Programmieren

Möbel einfach Programieren
Die hochwertige und bedienerfreundliche HOLZ-HER Maschinensteuerung
Erstellt das CNC-Bearbeitungsprogramm automatisch per Knopfdruck

CabinetControl – Software zum einfachen Erstellen von Korpusmöbeln

Die hochwertige und bedienerfreundliche HOLZ-HER Maschinensteuerung ist integraler Bestandteil der Maschinenkonzeption. Zum Ausstattungspaket gehört das CAMPUS / NC Hops mit Büro- und Maschinenlizenz und die vollwertige CAD Software aCADemy. Die integrierte Möbeldesignsoftware CabinetControl Base rundet das Paket vollwertig ab. Dieses Angebot schafft die Voraussetzungen für eine effektive Bearbeitung und komfortable Bedienung durch Barcodeschnittstelle, Handbediengerät, Importmöglichkeiten und vieles mehr.

  • CabinetControl Base bereits Standard im Softwarepaket.
  • Gestaltung von Korpusmöbeln.
  • Ansichten in 2-D und 3-D darstellbar.
  • Schnelle Anpassung an individuelle Wünsche des Möbelkäufers.
  • Perfekte Präsentation der Möbel.
  • Automatische Erstellung der Zuschnittpläne.
  • Erstellt das CNC-Bearbeitungsprogramm automatisch per Knopfdruck.
  • Optionale Profiversion CabinetControl PRO zusätzlich mit Bibliothek, Kalkulation, Datenübergabe an Druckbalkensäge etc.
  • Ideal auch für Küchen und Raumplanung.

Integrierter Bohrkopf

Optional integrierbarer Bohrkopf

Mit variablen Bohrköpfen ist die PRO-MASTER perfekt bestückt.

16-Spindler (Standard)

  • Bohraggregat mit 10 Vertikalspindeln (X = 6 / Y = 4)
  • Sechs Horizontalspindeln (Zwei Doppelbohrspindeln in X-Richtung/ eine in Y-Richtung).
  • Integrierte Nutsäge in X-Richtung.
  • Noch mehr Power für das Bohraggregat durch den im Standard gelieferten Druckbooster.

24-Spindler (Option)

  • Bohraggregat mit 18 Vertikalspindeln (X = 11 + 2 / Y = 6)
  • Sechs Horizontalspindeln (Zwei Doppelbohrspindeln in X-Richtung/ eine in Y-Richtung).
  • Integrierte Nutsäge in X-Richtung.
  • Noch mehr Power für das Bohraggregat durch den im Standard gelieferten Druckbooster.

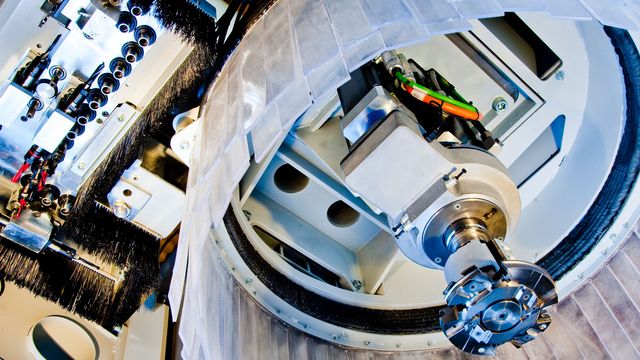

Bearbeitungskopf - optimiert für die Praxis

Bohren, sägen, fräsen, nuten – der Bearbeitungskopf der PRO-MASTER Serie

Bohren, sägen, fräsen, nuten – der Bearbeitungskopf der PRO-MASTER Serie ist multifunktional ausgestattet und perfekt bestückt für die rationelle Fertigung einfacher und komplexer Korpusteile im Dauereinsatz.

Die integrierte und kompakte Bauweise macht den Bearbeitungskopf zum Vorbild in Dynamik, Beschleunigung und Positioniergenauigkeit. Bereits in der Basisbestückung bietet die PRO-MASTER Serie ein breites Bearbeitungsspektrum.

Standard Konsolentisch

Standard Konsolentisch

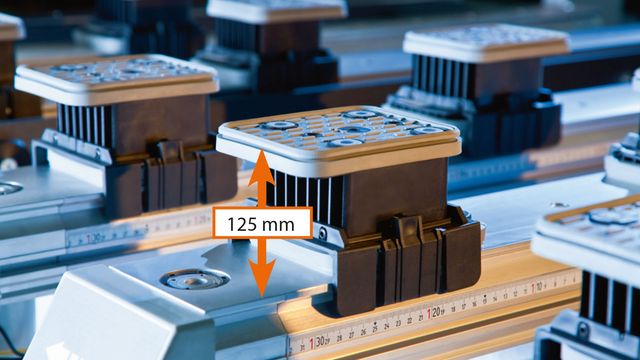

125 Millimeter hohe Sauger
Pneumatisch heb- und senkbare Beschickungshilfen

Konsolentisch – die Werkstückauflage für optimale Arbeitsabläufe

Präzise Fertigung verlangt exaktes und sicheres Positionieren der Werkstücke. Dafür ist die PRO-MASTER Serie mit einem Konsolentisch ausgestattet. Er bietet Ihnen eine hohe Flexibilität in allen Bereichen der Bearbeitung, auch kompliziert geformte Werkstücke sind schnell und einfach zu fixieren.

  • Massive Konsolen mit Einkreisvakuumsystem, sechs leicht verschiebbare Traversen – in X-Richtung pneumatisch klemmbar. Sowohl Rechts- als auch Linkshänder können die Konsolen pneumatisch per Drehknopf leicht bedienen.
  • Maßbänder in X-Richtung zur schnellen Positionierung der Konsolen, Laserpointer zum genauen Positionieren der Vakuumsauger. Weitere Konsolen und Vakuumsauger optional erhältlich.
  • 125 Millimeter hohe Sauger verschaffen dem Bearbeitungskopf freien Zugang von allen Seiten.
  • Mitfahrende Anschläge, exzentrisch in gehärteten Führungsbuchsen. Anschläge pneumatisch versenkbar.
  • Vier pneumatisch heb- und senkbare Beschickungshilfen zum einfachen Positionieren schwerer Werkstücke. Zusätzliche Beschickungshilfen optional.
  • Zwei großflächige Druckknöpfe zum Spannen.
  • Seitenkonsole zur Aufbewahrung nicht benötigter Sauger.
  • Mehr Kapazität durch zusätzliche Bearbeitungsfelder (optional).
  • Keine Vakuumverluste durch einzeln schaltbare Vakuumzonen.
  • Hochleistungsvakuumpumpen – 100 m3/h.
    Optional: Vakuumpumpen mit 140 m3/h und 250 m3/h.

Hochflexible Bearbeitungstische

Hoch-Flexible Bearbeitungstische
Hoch-Flexible Bearbeitungstische
Hoch-Flexible Bearbeitungstische

X-MOVE Table

Der X-MOVE Tisch besteht im Standard aus sechs Konsolen mit je zwei Vakuumsaugern. Die Konsolen werden automatisch, wahlweise über Pfeiltaster, in X-Richtung auf die in der Steuerung programmierten Positionen verfahren.

  • Sechs Konsolen, motorisch über Zahnstangenantrieb auf gehärteten Linearführungen positionierbar. (Weitere X-MOVE Konsolen optional)
  • Variabel zur Bestückung mit Vakuumsaugern oder Rahmenspannelementen.

VARIO Table

Der Variotisch besteht im Standard aus sechs Konsolen mit je drei verschiebbaren Saugern. Das Umrüsten des gesamten Arbeitstisches erfolgt in wenigen Sekunden. Konsolen und Sauger werden dabei über die Steuerung automatisch positioniert.

  • Sechs Konsolen, motorisch über Zahnstangenantrieb auf gehärteten Linearführungen positionierbar.
  • Je drei Saugeraufnahmen pro Konsole, je ein Vakuumsauger mit Tastventil (zweiter Vakuumsauger optional).
  • Saugeraufnahmen motorisch über Zahnstangenantrieb auf gehärteter Linearführung positionierbar (weitere Saugeraufnahmen optional).

High-Flow Nesting Table

Nesting-Technologie für die rationelle Fertigung. Beim Nesting wird eine poröse Verschleißplatte – meist eine dünne MDF-Platte – über ein Vakuum auf den Maschinentisch gespannt. Sie dient als Flächensauger und Auflage für die zu bearbeitenden Werkstücke. Die Nesting-Technologie ermöglicht ein optimiertes Bearbeiten und Aufteilen von plattenförmigen Werkstoffen.

  • Zum Formatieren verschachtelter Schnittpläne auf dem Nestingtisch.
  • Bearbeitung von Werkstücken auf manuell positionierten Vakuumsaugern.
  • Das kleine Rastermaß – 50 mm – des HOLZ-HER Nesting-Tischs garantiert einen guten Fluss des Vakuums auf der gesamten Tischfläche.

Durchdachte Werkstückspannung

Variables System abgestimmter Werkstückspanner

Durch den Einsatz intelligenter Software und im Zusammenspiel mit ausgereifter Technik werden CNC-Bearbeitungszentren immer leistungsfähiger. Die Einzelteil-Komplettfertigung ist inzwischen das Maß der Dinge. Alle Teile müssen in höchster Qualität und mit allen denkbaren Bearbeitungen in einem Durchlauf gefertigt werden. Die „Mehrproduktfähigkeit“ eröffnet weitere Horizonte. Zudem sorgt die CNC-Bearbeitung für die Auferstehung traditionsreicher Holzverbindungen. Wo früher handwerkliche Methoden mit hohem Arbeitsaufwand und großen Toleranzen einhergingen, braucht es heute nur noch wenige „Mausklicks“ und komplexe Verbindungen entstehen in höchster Präzision. So werden gestemmte Rahmentüren oder Schwalbenschwanzverbindungen wieder entdeckt.

Variables System abgestimmter Vakuumsauger und Werkstückspanner für die Flächenbearbeitung sowie gerade und gebogene Rahmenbauteile.

Intelligente Massivholzbearbeitung

Perfekt für eine individuelle und variantenreiche Bearbeitung ausgestattet

Die PRO-MASTER 71er und 72er Serie bieten nahezu unbegrenzte Möglichkeiten in der Bearbeitung. Gebaut für hohe Beanspruchung präsentiert sich die massive und durchdachte Bauart beider Maschinen im modernen und anwendungsgerechten Industriedesign.

Der Konsolentisch der CNC-Bearbeitungszentren ist durch die extremen Bearbeitungslängen in X-Richtung ideal für die Bearbeitung langer Bauteile für Treppen, Wintergärten etc. vorbereitet. Selbst große Türelemente lassen sich hocheffizient und mühelos im Pendelbetrieb abarbeiten. Mit bis zu 1400 mm bzw. 1600 mm in Y-Richtung sowie einem Z-Hub von 565 mm sind beide Serien perfekt für eine individuelle und variantenreiche Bearbeitung ausgestattet.

Viel Platz für alle Werkzeugbestückungen

Der mitfahrende Tellerwechsler mit 12 oder 18 Werkzeugplätzen
14-fach oder 16-fach-Linearwechsler
Viel Platz für variantenreiche Werkzeugbestückungen

Der mitfahrende Tellerwechsler mit 12 oder 18 Werkzeugplätzen sorgt für kurze Rüstzeiten und höchste Produktivität. Für Sägeblätter bis Ø 350 mm steht ein spezieller Pick-Up Wechsler zur Verfügung.

Ergänzend gibt es Pick-up-Wechsler mit zwei Plätzen für große Winkelgetriebe sowie 14-fach oder 16-fach-Linearwechsler für umfangreiche Werkzeugausstattungen.

Für werkzeugintensive Anwendungen, wie zum Beispiel im Fensterbau, kann die Ausstattung um einen zusätzlichen Shuttle-Wechsler mit bis zu 60 Werkzeugplätzen ergänzt werden.

Innovative Wechselaggregate

Wechselaggregaten für unterschiedlichste Anwendungen

Ihr Vorsprung für hohe Produktqualität

Eine Vielzahl von Wechselaggregaten für unterschiedlichste Anwendungen stehen für alle Maschinen der PRO-MASTER Serie zur Auswahl. Diese reichen von herkömmlichen Mehrspindlern, Schlosskasten- und Sägeaggregaten bis zu Sonderanwendungen wie Hohlstemmmeißeln und Schneideaggregate für die Bearbeitung von Schaumstoffen etc.

Für präzise Winkelschnitte und Bohrungen sind Winkelschwenkgetriebe mit digitaler Winkelanzeige und zentraler Winkelverstellung lieferbar.

Schlosskastenfräser für Türenprofis

Schlosskastenfräser für Türenprofis
Effektive Bearbeitung von Tür- und Rahmenbauteilen

Schlosskasten Fräsen

Durchzugsstarke Fräsmotoren am optionalen Horizontalfräsaggregat machen die PRO-MASTER Serie zum absoluten Türenprofi. In der 5-Achs Ausführung übernimmt das Fräsaggregat natürlich auch diese Aufgabe.

  • Passend dazu bietet HOLZ-HER eine breite Auswahl an leistungsstarken und zuverlässigen Wechselaggregaten für alle Einsatzgebiete.

Laserpointer serienmäßig

Laserpointer jeweils rechts und links am Bearbeitungskopf
Laserpointer jeweils rechts und links am Bearbeitungskopf
Laserpointer jeweils rechts und links am Bearbeitungskopf

Laserpointer zum genauen Positionieren der Vakuumsauger bzw. zum Abfahren der Werkstückkontur, jeweils rechts und links am Bearbeitungskopf angebracht.

Konturlaser – die umfassende Positionierlösung

Konturlaser – die umfassende Positionierlösung
Konturlaser – die umfassende Positionierlösung

Konturlaser – projiziert die komplette Werkstückkontur und alle benötigten Vakuumsauger gleichzeitig sowie alle Konsolenpositionen ohne Einschränkung bei der Anzahl der zu projizierenden Linien.

Leistungsstarkes Späneförderband

Leistungsstarkes Späneförderband

Zum Abtransport hoher Spänelasten bei der Massivholzbearbeitung. Der Arbeitsplatz rund um die CNC-Maschine bleibt sauber.

Variable Sicherheitskonzepte

3-Feld-Trittmatten oder Sicherheits-Bumper

Moderne Sicherheitskonzepte lassen Ihnen die Wahl zwischen patentierten 3-Feld-Trittmatten oder Sicherheits-Bumper. Damit können HOLZ-HER Bearbeitungszentren individuell und sicher auf Ihre Betriebssituation abgestimmt werden..

Effiziente Vakuumtechnik

Extrem leistungsstarke und effiziente Vakuumpumpen
ECO VAC

Extrem leistungsstarke und effiziente Vakuumpumpen sorgen für sicheren Halt der Werkstücke. Die wartungsarmen Trockenläufer zeichnen sich außerdem durch niedrige Geräuschemissionen und extrem geringen Wartungsaufwand aus.

Die intelligente Vakuumsteuerung ECO VAC steuert zudem beim Einsatz mehrerer Pumpen softwarebasierend die benötigte Vakuumleistung.

Flexible Absaugung

Flexible Absaugung – auf acht Positionen programmierbar

Flexible Absaugung – auf acht Positionen programmierbar

Am Bearbeitungskopf vollautomatisch auf acht Positionen positionierbar, zur maßgenauen Anpassung der Haube auf die Werkstückhöhe. Somit ist eine optimale Absaugung der Späne garantiert.

Fahrbares Bedienpult

Fahrbares Bedienpult für HOLZHER CNC Bearbeitungszentren

Die ergonomische Gestaltung Ihres Arbeitsplatzes ist von immer größerer Bedeutung. HOLZ-HER bietet standardmäßig für alle PRO-MASTER Modelle ein fahrbares Bedienpult, welches mit einem 21,5" und 16:9 Bildschirm ausgestattet ist und Ihnen eine perfekte Bediener-Ergonomie bietet. Durch die angebrachten Rollen kann das Pult dort platziert werden, wo es den Arbeitsprozess bestmöglich unterstützen kann.


Gut zu wissen

Energiesparen leichtgemacht

Mit dem intelligenten Energiemanagement ECO MODE für HOLZ-HER CNC Maschinen schonen Sie nicht nur die Umwelt sondern sparen dazu auch noch bares Geld.

Mehr erfahren


Ein durchgängiger Maschinenverbund erlaubt Ihnen eine hoch effiziente Fertigung

Effizienz durch HOLZ-HER Maschinenverbund

HOLZ-HER lässt Ihre Fertigungsidee vom ersten MouseClick zum fertigen Möbel mit einer nahtlosen Maschinenvernetzung in 20 Minuten Wirklichkeit werden.

Mehr erfahren


Referenzen

Ein starkes Duo: die PRO-MASTER 7125 und die AURIGA 1308XL

Schreinerei Kindle hat eine neue AURIGA 1308XL

Handwerkskunst auf höchstem Niveau - diese Anforderung stellt den eigenen Anspruch der Schreinerei Kindle aus Lahr dar und wird in dem Betrieb schon seit über 85 Jahren umgesetzt. Das Ziel: Zuhause Wohnqualität mit Wohlfühlcharakter zu gestalten.

Um auch weiterhin auf dem neuesten Stand zu sein, entschied sich die Schreinerei Kindle im letztem Jahr zu der Anschaffung eines CNC Bearbeitungszentrums des Maschinenherstellers HOLZ-HER, einer PRO-MASTER 7125. Überzeugt von der Qualität der 5-Achs CNC entschloss sich das Unternehmen dazu, die jahrelang genutzte Kantenanleimmaschine UNO 1302 von HOLZ-HER gegen eine AURIGA 1308XL desselben Herstellers auszutauschen. Somit erhält die Schreinerei mit der PRO-MASTER und der AURIGA ein starkes Duo zur Holzbearbeitung. Die AURIGA 1308XL ist eine Kantenanleimmaschine der besonderen Art, denn sie ermöglicht eine effiziente und automatische Komplettbearbeitung und nimmt dabei nur wenig Platz in der Werkstatt ein.

Die Schreinerei Kindle produziert Wohnmöbel, Küchen, Badeeinrichtungen, Treppen und noch vieles mehr und bietet zudem auch Fachvorträge zu den Themen Gesundheit und Schlaf an. Nach 10 Jahren Erfahrung mit diesem Thema, ist die Schreinerei Experte in diesem Gebiet und bietet zusätzlich eine professionelle Schlafberatung an. Nach dem Motto „anfassen und ausprobieren“ runden ein Schlafstudio und funktionsfähige Musterküchen das umfassende Angebot der Schreinerei ab.

Die Schreinerei Kindle ist nun bestens ausgestattet und bleibt auch in Zukunft ein ausgezeichneter Ansprechpartner bei Fragen rund um innovative Einrichtungsideen und gehobenen Innenausbau in der Umgebung von Lahr-Sulz.

Weitere Bilder

Schreinerei Kindle hat eine neue AURIGA 1308XL
Schreinerei Kindle arbeitet mit einer PRO-MASTER 7125 von HOLZ-HER
Schreinerei Kindle arbeitet mit einer PRO-MASTER 7125 von HOLZ-HER

HOLZ-HER und Zottler: Steirer Connection

Der steirische Tischlerbetrieb Zottler macht alle klassischen Bau- und Möbeltischlerarbeiten. Dafür vertraut er auf die durchgängig einsetzbaren Maschinen von Holz-Her.

[...] Für die Kunden in Österreich, Deutschland und der Schweiz fertigt Zottler als Bau- und Möbeltischler komplette hochwertige Einrichtungen für Wohnhäuser, Hotels, Restaurants und sehr viel für Senioren- und Pflegeheime sowie Studentenwohnungen. „Aktuell haben wir gerade in Graz neben der kompletten Zimmereinrichtung noch 250 Küchen für Studentenwohnungen in der Grazer CoolCity gefertigt“ [...] Und so arbeitet das 48 Mitarbeiter starke Team wie ein kleiner industrieller Serienfertiger, im Zweischichtbetrieb, ein Maschinenausfall ist dabei nicht leistbar. Um diesen reibungslosen Ablauf zu gewährleisten, wurde in den letzten fünf Jahren viel Zeit in effiziente Abläufe und viel Geld in moderne Maschinen investiert

Wie fand sich da der Weg zu Holz-her? Zottler: „Nach der Anfangsphase standen wir vor rund zehn Jahren vor der Wahl, eine alte Plattensäge um teures Geld technisch umzubauen oder eben gleich eine Neues anzuschaffen, das haben wir dann vorausschauend getan. Über einen bestehenden Kontakt fand sich der Weg zu Holz-her. Und seit damals investierte Zottler regelmäßig in neue Maschinen aus dem nur eine knappe Autostunde entfernten Werk in Voitsberg, „weil wir für unsere wichtigen Maschinen nur einen Ansprechpartner haben wollen, der gleich in der Nähe ist und sehr viel Wert auf österreichische Qualität legen.“ Und sollte es „einmal brennen“, schickt Peter Gadi, als Gebietsverkaufsleiter bei Holz-Her für die Projekte bei Zottler verantwortlich, umgehend einen Servicetechniker nach Passail, der das Problem löst.

Mit dem umfangreichen Maschinenpark von Holz-Her deckt Zottler alle Bearbeitungsschritte für die in Serie gefertigten Werkstücke ab und schafft so einen durchgängigen Workflow. [...]

CNC und Kantenanleimen für optimale Ergebnisse

HOLZHER Kundenreferenz Wieland aus Gernsbach ist zufrieden mit CNC- und Kantenbearbeitung

Die Schreinerei Wieland aus Gernsbach besteht aus einem jungen, dynamischen und kompetentem Team. Im Jahr 2011 entschied sich die Schreinerei zum Kauf einer AURIGA 1308, einer Kantenanleimmaschine aus dem Hause HOLZ-HER. Die AURIGA bietet eine effiziente und automatische Komplettbearbeitung von Kanten auf Profiniveau und nimmt dabei aufgrund der kompakten Bauweise nur wenig Platz in der Werkstatt ein.

Aufgrund der positiven Erfahrungen mit HOLZ-HER entschied sich die Schreinerei im Jahr 2017 erneut zu einer Investition in eine HOLZ-HER Maschine. Die Entscheidung fiel auf ein 5-Achs CNC-Bearbeitungszentrum PRO-MASTER 7125. Diese CNC-Maschine bietet nahezu unbegrenzte Möglichkeiten in der Holz-, Platten- und Kunststoffbearbeitung. Vor allem die ausgereifte Dynamik des kardanischen 5-Achskopfes zeichnet diese Maschine aus und trifft die Anforderungen der Schreinerei perfekt.

Weitere Bilder

Gute Erfahrungen mit HOLZ-HER CNC Maschine PROMASTER 7125 und Kantenanleimmaschine Auriga 1308
Gute Erfahrungen mit HOLZ-HER CNC Maschine PROMASTER 7125 und Kantenanleimmaschine Auriga 1308
Gute Erfahrungen mit HOLZ-HER CNC Maschine PROMASTER 7125 und Kantenanleimmaschine Auriga 1308

Integrierte Komplettlösung von HOLZ-HER

Pulsar ist eine Marketing Agentur mit Hauptsitz in Dubai, die ihren Kunden ganzheitliche Marketingkonzepte verspricht. Die Agentur wurde im Jahr 2007 gegründet und weist sowohl eine regionale als auch eine globale Präsenz mit Produktionsmöglichkeiten in Dubai und Beirut auf.

Der Grundgedanke ist das Schaffen von Markenerlebnissen, um den Konsumenten vor allem am Point-of Sale für eine Marke zu gewinnen. Dabei bietet die Agentur integrierte Marketingkonzepte, die von der Ladengestaltung über digitales Marketing, Events und Promotions alles beinhalten, was Kunden für ein umfassendes Markenerlebnis benötigen.

Um hochwertige Ladenbauelemente für den Point-of-Sale herzustellen, setzt das Unternehmen seit Februar 2016 auf Maschinen des Qualitätsherstellers HOLZ-HER. Ein STORE-MASTER Plattenlager wurde in Verbindung mit einer Nesting-Maschine DYNESTIC 7521 und einer Druckbalkensäge TECTRA 6120 installiert. Außerdem arbeitet das Unternehmen erfolgreich mit einem 5-Achs CNC Bearbeitungszentrum PRO-MASTER 7125 sowie mit einer Kantenanleimmaschine der ACCURA-Serie von HOLZ-HER, um seine innovativen Ladenkonzepte zu realisieren.

Da Pulsar sein Qualitätsversprechen an seine Kunden durch die Investition in hochwertige Produktionsmaschinen umsetzen kann, zählen im arabischen Raum unter anderem Nestlé, Unilever, Procter & Gamble, Nike, Burberry und BMW zu dem überaus zufriedenen Kundenstamm.

Weitere Bilder

Plattenlagersystem, Nesting-Maschine, CNC und Plattensäge - das Unternehmen Pulsar ist begeistert von seinen neuen HOLZHER Maschinen
Zufriedener HOLZHER Referenzkunde aus den arabischen Emiraten
Zufriedener HOLZ-HER Kunde: Druckbalkensäge, Lagerlösung, CNC-Bearbeitung, Nesting

Karibisches Flair mit leistungsfähigen HOLZ-HER Maschinen

Referenzkunde von Holzher aus der Karibik mit Kantenanleimmaschine, Plattensäge und CNC-Bearbeitungszentrum

Der gute Ruf von HOLZ-HER als leistungsfähiger Maschinenhersteller ist bis in die Karibik vorgedrungen. Auf der karibischen Kleininsel Saint-Barthélemy, welche zu den kleinen Antillen gehört und zum französischen Überseegebiet zählt, wurde die neue Halle der Schreinerei Gaylord Dessomme Ebenisterie d‘Art mit Maschinen des Maschinenherstellers aus Nürtingen ausgestattet.

Installiert wurde eine PRO-MASTER 7125 Black Edition, welche sich insbesondere durch die ausgereifte Dynamik des kardanischen 5-Achs Kopfes und des Prozessors auszeichnet. Des Weiteren verfügt die Schreinerei nun über eine AURIGA 1308XL PUR Black Edition mit drei Finish Aggregaten. Auch eine Druckbalkensäge des Typs TECTRA 6120 classic wurde installiert.

Die Schreinerei Gaylord Dessomme Ebenisterie d’Art ist vor allem auf die Herstellung von Möbeln für den Innen- und Außenbereich spezialisiert und ist mit dem neuen HOLZ-HER Maschinenpark nun bestens ausgestattet.

Weitere Bilder

Zufriedener Holzher Kunde mit der Kantenanleimmaschine Auriga 1308XL Black Edition
Zufriedener HOLZHER Kunde mit einer horizontalen Plattensäge TECTRA 6120 classic
HOLZHER Referenzkunde mit Pro-Master 7125 Black Edition - das high Performance CNC Bearbeitungszentrum

Russische Qualitätsarbeit mit Unterstützung von HOLZ-HER

HSR ist einer der führenden Hersteller Russlands für Möbel und Inneneinrichtungen. Das Unternehmen hat seinen Hauptsitz in Khimki, welches sich nördlich von Moskau befindet. Daneben verfügt das Unternehmen über weitere sieben Niederlassungen in Russland. Die Spannbreite der zu verarbeiteten Stoffe ist weit und reicht von Massivholz, künstlichem Stein und Furnier über Kunststoffe und laminierte Spanplatten. Im Fokus des Angebotsportfolios des russischen Qualitätsherstellers liegen die Ausstattung von Büros, Einzelhandelsgeschäften sowie von Wohnungen und Hotels.

HSR hat sich im Bereich Möbel- und Innenausstattung einen Namen gemacht und namhafte Referenzen vorzuweisen. Zu den zufriedenen Kunden des Unternehmens zählen unter anderem LG, Swatch, Apple, Louis Vuitton, World Disney sowie Procter & Gamble. Von der Planung bis zur Maßanfertigung begleitet das Unternehmen seine Kunden und trägt Sorge dafür, dass vom Design bis zur vollen Funktionsfähigkeit stets die beste Qualität gewährleistet ist.

Für seine präzisen und hochwertigen Arbeiten setzt das Unternehmen Maschinen des schwäbischen Qualitätsherstellers HOLZ-HER ein. Zu den eingesetzten Maschinen gehören neben einer 5-Achs CNC Maschine der PRO-MASTER Serie außerdem eine Kantenanleimmaschine des Typs AURIGA 1307 XL.

Im dargestellten Video ist ein Auszug des Imagevideos von HSR dargestellt. Das vollständige Video finden Sie auf der HSR Unternehmenswebsite unter

Die 5-Achs-Maschine von HOLZ-HER war die absolut richtige Entscheidung

Referenz 5-Achs CNC Pro-Master 7125 von HOLZ-HER

Max’s Möbelwerkstätte ist eine Schreinerei, die sich auf den Bau von Möbeln und Inneneinrichtungen spezialisiert hat. Vor zwei Jahren machte der 10-Mann-Betrieb unter der Leitung von Maximilian Sammer einen heute typischen Schritt: Er investierte in ein Bearbeitungszentrum. Inzwischen weiß man: „Die 5-Achs-Maschine von Holz-Her war die absolut richtige Entscheidung.“

Gewinnbringender fertigen. Nach zwei Jahren Arbeit mit der Pro-Master 7125 ist Sammer heute sicher: „Wir haben die absolut richtige Entscheidung getroffen“. Neben der täglichen Arbeit zeigen das besondere Anwendungen wie ein Weinregal aus Massivholz, das als Holzscheibe mit auf die Mitte zentrierten Hohlkehlen gefertigt wurde. Ein Zylinder im Zentrum der Scheibe wurde mit Bohrungen ausgestattet, sodass sich die Flaschenhälse einstecken lassen. „Mit der 5-Achs-Maschine konnten wir nicht nur die individuellen Hohlkehlen mit wenig Aufwand fräsen, auch der Zylinder ließ sich problemlos fertigen“, sagt Schwarzmeier. „Mit einer anderen Maschine hätten wir wieder ein Winkelaggregat gebraucht.“

Seiner Meinung nach ist das auch einer der größten Vorteile der 5-Achs-Maschine: Man spart Werkzeuge und Winkelaggregate. Wie beabsichtigt. Zugleich geht die Bearbeitung heute viel schneller. „Früher mussten wir bei einem einfachen Werkzeug ein Teil drei oder viermal durch die Maschine geben. Heute geht das in einem Durchgang“ sagt er. „Sehr zeitintensiv war früher auch die Fertigung von Teilen, für die wir aufwendig Schablonen bauen mussten. Solche Sachen schütteln wir heute aus dem Ärmel. Und das bei hoher Präzision.“

Weil man mit dem BAZ leistungsfähiger geworden ist, hat Max‘s auch im Bau von Innentüren einen großen Schritt nach vorn gemacht. „Hier bauen wir nicht die Standardtür, sondern die spezielle Lösung: mauerbündig, großflächig, mit Tectus-Bändern“, so Sammer. „Mit der 7125 ist das heute ein Klacks. Auch vom Handling her: Früher mussten wir eine Tür hin- und hertragen. Heute liegt sie einmal auf der Maschine. Dann wird sie geschliffen und lackiert. Fertig.“

Deutlich einfacher lassen sich inzwischen auch Teile herstellen, die bei der Montage beschädigt wurden oder einen Fehler haben. „Diese Teile sind ja bereits programmiert, sodass wir hier mit der 5-Achs-Maschine einen Riesenvorteil haben“, begründet Sammer. „Insgesamt fertigen wir unsere Teile heute gewinnbringender. Wenn wir früher eine Küche auf konventionellen Maschine hergestellt haben, ist die Nachkalkulation in den meisten Fällen schlecht ausgegangen. Seit wir die CNC haben passt es.“

Weitere Bilder

Referenzkunde Max's Möbelwerkstatt für CNC-Bearbeitungszentrum Pro-Master 7125

5-Achs CNC Maschine: Höchstmaß an Präzision mit HOLZHER

Das Unternehmen Ebert Schreinerei & CNC-Technik aus Heilbronn ist langjähriger und überzeugter HOLZ-HER Kunde. Schon bevor die Schreinererei im Jahr 2013 das neue 5-Achs CNC Bearbeitungszentrum PRO-MASTER 7125 in Betrieb nahm, war bereits eine 7123 CNC Maschine von HOLZ-HER im Einsatz.

Auch aus diesem Grund stellt die aktuelle 5-Achs CNC die Basis für die tägliche Bearbeitung verschiedener Werkstoffe dar.

Zu den Kernkompetenzen der Schreinerei Ebert zählen Fräsen, Bohren, Nuten und Sägen auf Format. Eine weitere Kernkompetenz ist das Setzen von Winkelschnitten in beliebiger Gradzahl mit dem modernen 5-Achs CNC-Bearbeitungszentrum, welches ein Höchstmaß an Präzision in der Bearbeitung erlaubt. Beispiele sind Möbelteile, Türfronten, Regale und auch komplette Schränke. Außerdem ermöglicht die CNC-Maschine Musteranfertigungen. Das Leistungsportfolio der Schreinerei beinhaltet außerdem das Erstellen von Freiformen sowie von Innen- und Außenradien in höchster geometrischer Genauigkeit.

Alle Serien- und Einzelteile werden auf dem 5-Achs CNC-Bearbeitungszentrum gefertigt. Bearbeitet werden unter anderem:

  • Holzwerkstoffe
  • Massivhölzer
  • Verbundwerkstoffe
  • Mineralwerkstoffe
  • Verschiedene Kunststoffe

Aufgrund der CNC Frästechnik ist die Reproduzierbarkeit und Nachproduktion jederzeit möglich - ein Vorteil, den die Schreinerei Ebert gerne nutzt.

Weitere Bilder

Erfahrungen mit der Holzher CNC 5-Achs von Holzher - positive Erfahrungen mit dem CNC Bearbeitungszentrum
Erfahrungen CNC Holzher - Beispiel Werkstück Holzbearbeitung
Erfahrungen CNC Holzher - Beispiel Werkstück Holzbearbeitung Feinarbeit Präzision

HOLZ-HER Produktportfolio als zentrale Produktionsstütze

Binni ist eines der führenden Unternehmen in der Republik Kosovo in den Bereichen Inneneinrichtung sowie Türen und Fenster. Über 200 Mitarbeiter arbeiten auf etwa 18.000 m2 Produktionsfläche und stellen Kapazitäten von mehr als 10.000 Türen pro Jahr sowie mehr als 5.000 Küchen pro Jahr bereit. Jedes Jahr werden mehr als 50 neue Produkte auf den Markt gebracht. Das Unternehmen exportiert in verschiedene europäische Länder wie beispielsweise die Schweiz, Deutschland, Belgien oder die Niederlande.

Binni wurde im Jahr 1989 gegründet und stellt die Fortführung einer Familientradition dar. Das Geschäftsmodell verbindet die traditionelle albanische Holz- und Möbelbearbeitung mit innovativen Prozessen und Technologien internationaler Standards.

Dieser internationale Standard wird durch den Einsatz verschiedenster HOLZ-HER Maschinen gewährleistet, die einen großen Teil der Produktion des Unternehmens ausmachen. Neben den zwei horizontalen Plattensägen, setzt das Unternehmen eine vertikale CNC EVOLUTION 7405 und ein CNC Bearbeitungszentrum PRO-MASTER 7125 ein. Auch eine Kantenanleimmaschine des Typs SPRINT 1327 ist im Einsatz. Die HOLZ-HER Maschinen sind als wesentliche Produktionsstütze aus dem Geschäftsalltag des Großunternehmens nicht mehr wegzudenken.

Das dargestellte Video zeigt einen Auszug des Imagevideos von Binni. Das vollständige Video finden Sie im Binni Youtube Channel.

Modernste Holzbearbeitung mit digitaler CNC-Technologie

Holzher Referenz CNC Schreinerei Böhme

Politik und Kammer unterstützen innovatives Handwerk in Sachsen-Anhalt

Modernste Holzbearbeitung mit digitaler CNC-Technologie

Die digitale Steuerung der Bearbeitung von Werkstoffen und in Konstruktionsprozessen schreitet mit zunehmender Perfektionierung voran. Besonders mittelständische Unternehmen bleiben durch den Einsatz von CNC-Technologie wettbewerbsfähig und verschaffen sich Marktvorteile.  Das zeigte der Besuch von Sachsen-Anhalts Wirtschaftsminister, Hartmut Möllring, in der Tischlerei  Rainer Böhme GmbH in Sangerhausen bei Halle am 20. Januar 2016. Politik und Handwerkskammer rücken dort in einer gemeinsamen Initiative innovative Unternehmen in den Fokus der Öffentlichkeit. Herzstück der Produktion bei Böhme ist das 5-Achs-CNC- Bearbeitungszentrum PRO-MASTER 7125 von Holz-Her.

Der Besuch in der Tischlerei Böhme war der Auftakt zu einer Veranstaltungsreihe zur Stärkung der insgesamt 14.700 Handwerksbetriebe im Kammerbezirk Halle/Saale. Eine der Botschaften für die strukturschwache Region eines ehemaligen Bergbaugebietes: Industrie 4.0 im mittelständischen Handwerk führt zum Erfolg. Innovationsgeist und gute finanzielle Planung machen die Investition in die CNC-Bearbeitung besonders von Holzwerkstoffen schnell rentabel.

„Im enger werdenden europäischen Wettbewerb sichert moderne Technik den Unternehmen Vorteile; Doch die Verknüpfung alter Handwerkskunst und moderner Technologien in unseren Handwerksbetrieben ist der prägende Unterschied“, betonte der Präsident der Handwerkskammer Halle/Saale, Thomas Keindorf. Das hatte auch Tischlermeister Rainer Böhme erkannt: „Wir haben in den vergangenen Jahren die Bedürfnisse unserer Kunden genau angeschaut und festgestellt, dass trotz IKEA und Co. der Kunde eine individuelle Beratung will.“

Stillvoll und mit handwerklicher Maßarbeit

Die Tischlerei Rainer Böhme GmbH ist mit zwölf Mitarbeitern neben der Fertigung von Türen und Fenstern Spezialist für den gehobenen Innenausbau sowie im Treppenbau und der Treppensanierung. Wert gelegt wird hier – besonders bei Restaurationen und Arbeiten im Altbestand - auf eine umfassende Beratung unter Berücksichtigung denkmalpflegerischer Aspekte und lokaler Stilelemente. Für diese qualitativ hochwertigen Bereiche mit vielen individuellen Anforderungen lag die Investition in ein digitales Bearbeitungszentrum nahe.

Die Wahl fiel auf eine 5-Achs-CNC PRO-MASTER 7125 von Holz-Her. Durch diese Anschaffung sind heute nahezu alle Produktionsabläufe komplett digitalisiert.  So wurde die Tischlerei - 1993 auf dem Gelände einer ehemaligen Schachtanlage des lokalen Bergbaus eröffnet - zum Vorreiter im Prozess der zunehmenden Digitalisierung, unter dessen starken Einfluss das traditionelle Handwerk steht.

Starker, schneller Allrounder auf fünf Achsen

 „Nahezu unbegrenzte Möglichkeiten“ in der Holz- und Kunststoffbearbeitung verspricht Holz-Her dem Anwender der PRO-MASTER 7125. Und das Leistungsspektrum des 5-Achs-Kraftpakets, das für überdurchschnittlich hohe Belastungen ausgelegt ist, kann sich sehen lassen. Hochdynamische Antriebe und Steuerungstechnik sorgen nicht nur für brillante Ergebnisse, sondern bestechen mit extremen Beschleunigungswerten – und das auf einer Bearbeitungsfläche von wahlweise 3620 bis 5420 mm (X-Achse) und einer Bearbeitungstiefe von 1350 mm (Y-Achse), die mit allen Bohrern und Aggregaten erreicht wird. Die Arbeitshöhe von 210 mm ab der Oberkante der Vakuumsauger ist enorm und laut Hersteller einmalig in dieser Klasse. Sehr gut für den Einsatz von langen Werkzeugen geeignet ist der große Z-Hub von 565 mm. Dadurch ist das Fräsaggregat höchst flexibel und universell einsetzbar.

„Die Kantenbearbeitung, das Nuten, Fräsen  und Bohren – beispielsweise von Treppenstufen oder Wangen – wird in einem Arbeitsgang komplett erledigt“, erklärt Martin Johannes Diebes. Der Tischlermeister ist der Bediener der PRO MASTER im Hause Böhme und schreibt die CNC-Programme. Das in die PRO MASTER integrierte Software-Paket „Campus“ ist eine vielseitige und bedienerfreundliche CNC-Software mit Büro und Maschinenlizenz, CAD-Modul und vielseitige Makros für leichte Programmerstellung. Sowohl Möbelteile als auch Bauelemente wie Türen oder Fenster lassen sich problemlos mit wenigen Klicks voll parametrisch erzeugen.

Beste Fräsergebnisse bei maximaler Geschwindigkeit

Mit der von Holz-Her für Büro und Maschine mitgelieferten Variante der Möbeldesign- und Programmier-Software „CabinetControl“ können Schränke und so weiter designt werden. Und ein vollständiges CAD-Programm bietet Campus bereits in der Standardvariante durch das „Academy“-Modul. Über eine offene Schnittstelle der Campus-Software können – zum Beispiel für aufwändige 5-Achs-Bearbeitungen - aber auch andere dreidimensionale CAD-/CAM-Programme aller führenden Hersteller angebunden werden.  Für eine optimale Dynamik, beste Fräsergebnisse und maximale Bearbeitungsgeschwindigkeiten beim Fräsen von Kurven und dreidimensionalen Formen bietet Holz-Her optional das „CURVE-3D Performance Paket“.

Bei der Böhme GmbH wird mit einer speziellen Treppenbau-Software des Unternehmens DDX gearbeitet. Bei Treppenarbeiten kommt außerdem ein digitales Aufmaßsystem zum Einsatz, dessen Daten dann von der Konstruktions-Software verarbeitet werden. „Das erspart uns aufwändige Arbeiten vor Ort mit Schablonen und so weiter“, erinnert sich Rainer Böhme an alte Zeiten. So wurde durch die digitale Produktion eine luxuriöse Wendeltreppe in einem öffentlichen Gebäude in Köln mit Podesten und insgesamt 60 Stufen in insgesamt nur drei Wochen gefertigt.

Dreidimensionale Ablaufsimulation

Bei der Fertigung der einzelnen Komponenten wie Stufen oder Wangen können die Arbeitsschritte der CNC-Bearbeitung durch die PRO MASTER über eine dreidimensionale Ablaufsimulation vorab am großen 19"-Monitor überprüft werden. Eine automatische Positionierung der Konsolen erledigt die Vorbereitung des Maschinentisches und sorgt zusätzliche für Betriebssicherheit. Mit einem optionalen Decken-Laser lässt sich die Position aller Sauger für eine optimale Werkstückfixierung sogar in einem Schritt darstellen.

Eine Vielzahl Vakuumsauger und variabler Rahmenspanner sorgen bei Der PRO MASTER für ein problemloses Handling unterschiedlichster Werkstücke. Der Bohrkopf verfügt wahlweise über eine 16er Spindel (Standard) oder eine 24er Spindel (Option) für variable Bohrbilder. Beide Bohraggregate sind mit integrierter Nutsäge ausgestattet. Dabei wird die Werkzeugabfolge durch die Maschinen-Software selbsttätig optimiert. Und ein mitfahrender 18-fach-Tellerwechsler sowie die kurze Span-zu-Span-Zeit lassen die PRO MASTER bereits in der Grundausstattung sehr flexibel agieren. Zudem werden je nach Anwendung bis zu 76 zusätzliche Werkzeugplätze angeboten.

Weitere Bilder

Erfahrungen mit Holzher Maschinen - Kundenreferenz CNC Promaster
Referenzen und Erfahrungen mit Holzher Maschinen
Referenzen und Erfahrungen mit Holzher Maschinen

Erfolgreich mit der 5-Achs PRO-MASTER 7125

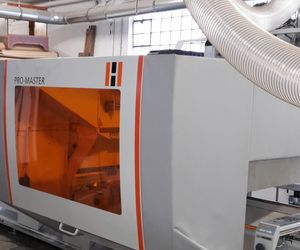

Erfahrungen der Schreinerei Matt mit der HOLZHER 5-Achs CNC Pro-Master

Die Möbelschreinerei Matt fertigt individuelle Möbel für Privat- und Firmenkunden. Das Leistungsspektrum beinhaltet den kompletten Innenausbau, wie Einbauschränke, Theken, Regale oder Badezimmermöbel. Durch höchsten Qualitätsanspruch an Material und Handwerk stellt das Unternehmen seine Kunden seit vielen Jahren zufrieden.

Um diesem Qualitätsanspruch auch bei der technologischen Ausstattung zu entsprechen, setzt die Möbelschreinerei Matt nun eine CNC Bearbeitungsmaschine von HOLZ-HER ein. Neben dem 5-Achsen CNC Bearbeitungszentrum PRO-MASTER 7125 freut sich das Unternehmen außerdem künftig über den Einsatz einer Kantenanleimmaschine des Typs AURIGA 1308 XL.


Mehr Informationen

Downloads

Einfach, schnell und umweltfreundlich: weitere Details als PDF-Dokument zum Download.

Prospekt PRO-MASTER 7122 (PDF, 3 MB)

Technische Daten

Tabelle öffnen
