CNC Bearbeitungszentrum PRO-MASTER 7225 Black Matrix: Exzellente Bearbeitungsergebnisse mit 5 interpolierenden Achsen

5-Achsen CNC Maschine PRO-MASTER Black Matrix von HOLZHER - Holz- und Plattenbearbeitung auf höchstem Niveau

Die PRO-MASTER 7225 Black Matrix bietet enorme Flexibilität und höchste Bedienfreundlichkeit. Das neue 5-Achs CNC-Bearbeitungszentrum ermöglicht durch ihre hochwertigen Komponenten Präzision und Betriebssicherheit auf Jahre. Dies beinhaltet unter anderem abgedeckte, gehärtete und geschliffene Linearführungen auf allen Achsen. Zudem werden durch die optimierten, extrem steifen Maschinen- und Fahrständerständer exzellente Bearbeitungsergebnisse erreicht. Die Präzisions-Kugelrollspindeln für die Z-Achse und die schrägverzahnte geschliffene Zahnstange in X- und Y-Richtung ermöglichen eine hochpräzise Bearbeitung über die gesamte Maschinenlänge. Und das beste: nur bei HOLZ-HER CNC bekommen Sie 10 Jahre Garantie auf alle Linearführungen!

Die PRO-MASTER 7225 Black Matrix verfügt über eine modernste Steuerungs- und Antriebstechnologie mit kraftvollen Direktantrieben auf allen voll interpolierenden Achsen. Durchzugsstarke Fräsaggregate mit ausgezeichneten Leistungskurven und höchster Laufruhe setzen Ihre Kreativität in Produkte mit höchster Bearbeitungsgüte um. Das Bohraggregat ist für kurze Taktzeiten und variantenreiche Bearbeitungen ausgelegt.

Der präzise gefräste „High-Flow-Vakuum-Tisch“ sorgt für sicheren Halt der Werkstücke. Die Anschlagbolzen sind eloxiert und geführt in gehärteten und nachstellbaren Exzenterbuchsen für dauerhaft genaue Nullpunkte. Mitfahrende Werkzeugwechsler und feststehende Pick-Up Wechsler sorgen für kurze Werkzeugwechselzeiten.


Technische Details

Power-5-Achs-Fräsaggregat "Matrix"

Power-5-Achs-Fräsaggregat mit bis zu 17 kW
Power-5-Achs-Fräsaggregat für die Pro-Master Black Matrix
Power-5-Achs-Fräsaggregat: kardanischer Bearbeitungskopf mit bis zu 17 kW

Die „Fünfte Dimension“ in der Holzbearbeitung

Der kardanische Bearbeitungskopf mit bis zu 17 kW (Standard 10 kW) sorgt für eine präzise Fertigung von komplex geschwungenen oder gekrümmten Teilen wie Treppenläufen oder Möbel- und Modellbauformen in aufwändigem Design. Der kompakte, kraftvolle und voll interpolierende Bearbeitungskopf arbeitet mit bis zu 24.000 min Umdrehungen pro Minute und ist durch seine keramischen Lager und die Flüssigkeitskühlung extrem belastbar.

Die Besonderheit der optionalen 17-kW Spindel (S6), ist die PRO-TORQUE Technologie, das durch eine automatisierte, mechanische Fixierung der A- und C-Achse extrem hohe Drehmomente an der Spindel zulässt. Eine optimale Absaugung wird durch die 8-fach verstellbare Absaughaube erreicht.

CabinetControl - Möbel einfach Programmieren

Möbel einfach Programieren
Die hochwertige und bedienerfreundliche HOLZ-HER Maschinensteuerung
Erstellt das CNC-Bearbeitungsprogramm automatisch per Knopfdruck

CabinetControl – Software zum einfachen Erstellen von Korpusmöbeln

Die hochwertige und bedienerfreundliche HOLZ-HER Maschinensteuerung ist integraler Bestandteil der Maschinenkonzeption. Zum Ausstattungspaket gehört das CAMPUS / NC Hops mit Büro- und Maschinenlizenz und die vollwertige CAD Software aCADemy. Die integrierte Möbeldesignsoftware CabinetControl Base rundet das Paket vollwertig ab. Dieses Angebot schafft die Voraussetzungen für eine effektive Bearbeitung und komfortable Bedienung durch Barcodeschnittstelle, Handbediengerät, Importmöglichkeiten und vieles mehr.

  • CabinetControl Base bereits Standard im Softwarepaket.
  • Gestaltung von Korpusmöbeln.
  • Ansichten in 2-D und 3-D darstellbar.
  • Schnelle Anpassung an individuelle Wünsche des Möbelkäufers.
  • Perfekte Präsentation der Möbel.
  • Automatische Erstellung der Zuschnittpläne.
  • Erstellt das CNC-Bearbeitungsprogramm automatisch per Knopfdruck.
  • Optionale Profiversion CabinetControl PRO zusätzlich mit Bibliothek, Kalkulation, Datenübergabe an Druckbalkensäge etc.
  • Ideal auch für Küchen und Raumplanung.

CAMPUS 5-Achs-Module - 3D Simulation

CAMPUS 5-Achs-Modul Simultanfräsen

3D-Abtragssimulation als Standardfeature

Bereits in der Grundausstattung werden die PRO-MASTER Maschinen mit einer ausgereiften 3D-Abtragssimulation geliefert. Als Zusatzoption kann die CAMPUS 3D-Maschinensimulation bestellt werden. Diese bietet:

  • Kollisionsüberwachung
  • Dreidimensionale Simulation der Maschinenbewegungen und des Materialabtrags am Werkstück
  • Grafische Darstellung von Bearbeitungskopf, Werkzeug und Werkzeugaufnahme, Tisch und Spannmittel.

Echtes High-Speed-5-Achs-Fräsen mit CURVE 3D

Für 5-Achs Power User bietet das optionale CURVE 3D Performance Paket zusätzliche Vorteile. Damit wird die erstklassige Leistung der 5-Achs-Spindel für echtes High-Speedfräsen mit perfekten Ergebnissen genutzt. Das CURVE 3D Modul ist auch ideal zur Steigerung der Leistung bei Anbindung von CAD/CAM Fremdsoftware und bietet perfekte Spline-Interpolationen.

CAMPUS 5-Achs-Modul Simultanfräsen

Das Ergänzungsmodul zu NC-HOPS unterstützt die interpolierende 5-Achs-Bearbeitung in vielen Bereichen, zum Beispiel:

  • 5-Achs-Simultanfräsen.
  • Unterstützung der 5-Achs-Interpolation durch obere und untere Leitkurve (Simultanbearbeitung).
  • Zwei Konturen auf definierten Layern werden als 5-achsige Bearbeitung interpretiert.

Integrierter Bohrkopf

Integrierter Bohrkopf 16- bzw. 24-Spindeln

Mit den integrierten Bohrköpfen ist die PRO-MASTER perfekt bestückt.

16-Spindler

  • Bohraggregat mit 10 Vertikalspindeln (X = 6 / Y = 4)
  • Sechs Horizontalspindeln (Zwei Doppelbohrspindeln in X-Richtung / eine in Y-Richtung).
  • Integrierte Nutsäge in X-Richtung.
  • Noch mehr Power für das Bohraggregat durch den im Standard gelieferten Druckbooster.

24-Spindler

  • Bohraggregat mit 18 Vertikalspindeln (X = 11 + 2 / Y = 6)
  • Sechs Horizontalspindeln (Zwei Doppelbohrspindeln in X-Richtung / eine in Y-Richtung).
  • Integrierte Nutsäge in X-Richtung.
  • Noch mehr Power für das Bohraggregat durch den im Standard gelieferten Druckbooster.

Bearbeitungskopf - optimiert für die Praxis

Bohren, sägen, fräsen, nuten – der Bearbeitungskopf der PRO-MASTER Serie

Bohren, sägen, fräsen, nuten – der Bearbeitungskopf der PRO-MASTER Serie ist multifunktional ausgestattet und perfekt bestückt für die rationelle Fertigung einfacher und komplexer Korpusteile im Dauereinsatz.

Die integrierte und kompakte Bauweise macht den Bearbeitungskopf zum Vorbild in Dynamik, Beschleunigung und Positioniergenauigkeit. Bereits in der Basisbestückung bietet die PRO-MASTER Serie ein breites Bearbeitungsspektrum.

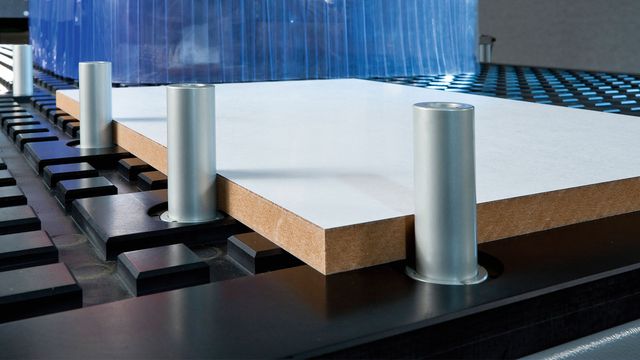

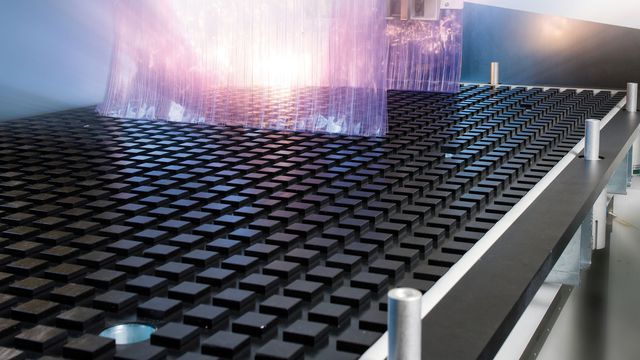

Hoch-Flexibler Nestingtisch

Hoch-flexibler Nestingtisch - Nesting-Technologie für die rationelle Fertigung
High-Flow Nesting Table - Nesting-Technologie für die rationelle Fertigung
Hoch flexibler Nesting Tisch - Die Nesting-Technologie ermöglicht ein optimiertes Bearbeiten und Aufteilen von plattenförmigen Werkstoffen.

High-Flow Nesting Table

Nesting-Technologie für die rationelle Fertigung. Beim Nesting wird eine poröse Verschleißplatte – meist eine dünne MDF-Platte – über ein Vakuum auf den Maschinentisch gespannt. Sie dient als Flächensauger und Auflage für die zu bearbeitenden Werkstücke. Die Nesting-Technologie ermöglicht ein optimiertes Bearbeiten und Aufteilen von plattenförmigen Werkstoffen.

  • Zum Formatieren verschachtelter Schnittpläne auf dem Nestingtisch.
  • Bearbeitung von Werkstücken auf manuell positionierten Vakuumsaugern.
  • Das kleine Rastermaß – 50 mm – des HOLZ-HER Nesting-Tischs garantiert einen guten Fluss des Vakuums auf der gesamten Tischfläche.
  • 4 Bearbeitungsfelder vorne (150 mm Hub) und hinten (70 mm Hub) mit Anschlägen.

Viel Platz für alle Werkzeugbestückungen

Der mitfahrende Tellerwechsler mit 12 oder 18 Werkzeugplätzen
14-fach oder 16-fach-Linearwechsler
Viel Platz für variantenreiche Werkzeugbestückungen

Der mitfahrende Tellerwechsler mit 12 oder 18 Werkzeugplätzen sorgt für kurze Rüstzeiten und höchste Produktivität. Für Sägeblätter bis Ø 350 mm steht ein spezieller Pick-Up Wechsler zur Verfügung.

Ergänzend gibt es Pick-up-Wechsler mit zwei Plätzen für große Winkelgetriebe sowie 14-fach oder 16-fach-Linearwechsler für umfangreiche Werkzeugausstattungen.

Für werkzeugintensive Anwendungen, wie zum Beispiel im Fensterbau, kann die Ausstattung um einen zusätzlichen Shuttle-Wechsler mit bis zu 60 Werkzeugplätzen ergänzt werden.

Innovative Wechselaggregate

Wechselaggregaten für unterschiedlichste Anwendungen

Ihr Vorsprung für hohe Produktqualität

Eine Vielzahl von Wechselaggregaten für unterschiedlichste Anwendungen stehen für alle Maschinen der PRO-MASTER Serie zur Auswahl. Diese reichen von herkömmlichen Mehrspindlern, Schlosskasten- und Sägeaggregaten bis zu Sonderanwendungen wie Hohlstemmmeißeln und Schneideaggregate für die Bearbeitung von Schaumstoffen etc.

Für präzise Winkelschnitte und Bohrungen sind Winkelschwenkgetriebe mit digitaler Winkelanzeige und zentraler Winkelverstellung lieferbar.

TouchLabel - Überblick beim Etikettieren

TouchLabel - der im Paket enthaltene Etikettendrucker erzeugt selbstklebende Barcode Etiketten
TouchLabel - die perfekte Lösung beim Etikettieren

TouchLabel - die perfekt Lösung beim Etikettieren

Der 21.5" TouchScreen bietet den perfekten Überblick über das Bearbeitungsergebnis. Durch einfaches Antippen des Werkstücks erzeugt der im Paket enthaltene Etikettendrucker selbstklebende Barcode-Labels.

Das integrierte CAMPUS Modul Etikettendruck erlaubt dabei den Druck von Normaltext und Barcodes (Strichcode und 2D Data-Matrix). Selbstverständlich lassen sich mit dem Etikettenvorlageeditor Ihre Barcodelabels individuell anpassen.

Mehrkreis Vakuumsysteme

Flexible Vakuumzonen für variable Plattengrößen

Flexible Vakuumzonen für variable Plattengrößen

Die optionalen Mehrkreis-Vakuumsysteme geben Ihnen die Möglichkeit über die Steuerung den Nestingtisch in verschiedene Vakuumzonen aufzuteilen. Dabei können Sie zwischen 2-Feld, 4-Feld und 8-Feld Lösungen auswählen.

Ideal zur Anpassung des Bearbeitungstisches an unterschiedliche Werkstückgrößen bei gleichzeitig optimiertem Vakuum.

Perfekt für Sonderanwendungen

CNC 5 Achs Black Matrix: Stark bei jeder Anwendung, durch nützliche Extras
Die Black Matrix ist dank flexibler Optionen perfekt ausgelegt für die Verarbeitung von verschiedenen Materialien
Die Black Matrix ist perfekt ausgelegt für die Verarbeitung von Metallen, Verbundmaterialien und Kunststoffen

Stark bei jeder Anwendung, durch nützliche Extras

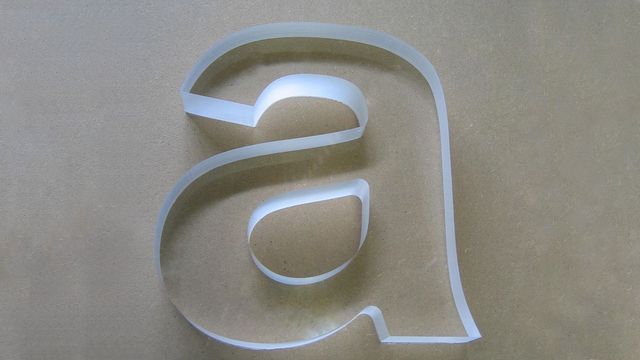

Die PRO-MASTER Black Matrix ist dank flexibler Optionen perfekt ausgelegt für die Verarbeitung von:

  • NE-Metallen
  • Verbundmaterialien (z.B.: ALUCOBOND)
  • Kunststoffen

Dank der "ColdGun" bleiben Ihr Werkstück und der Fräser immer kühl. Damit sorgt diese Option auch für extrem lange Werkzeugstandzeiten. Alternativ dazu bietet die Minimalmengenschmierung die Möglichkeit beim Bearbeiten Trennmittel feinst dosiert einzusetzen.

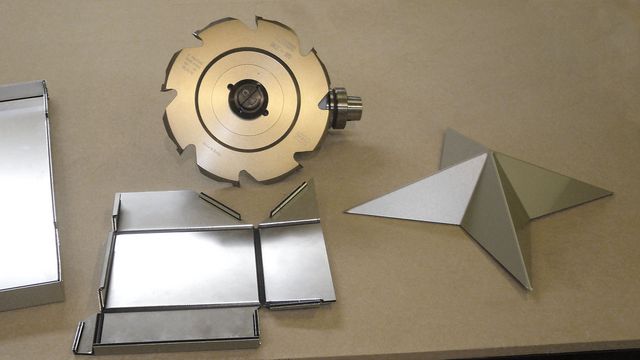

Durch den Einsatz von V-Nut-Fräsern und Sägeblättern auf HOLZ-HER Wechselaggregaten können zudem Prozesszeiten erheblich minimiert werden.

Schlosskastenfräser für Türenprofis

Schlosskastenfräser für Türenprofis
Effektive Bearbeitung von Tür- und Rahmenbauteilen

Schlosskasten Fräsen

Durchzugsstarke Fräsmotoren am optionalen Horizontalfräsaggregat machen die PRO-MASTER Serie zum absoluten Türenprofi. In der 5-Achs Ausführung übernimmt das Fräsaggregat natürlich auch diese Aufgabe.

  • Passend dazu bietet HOLZ-HER eine breite Auswahl an leistungsstarken und zuverlässigen Wechselaggregaten für alle Einsatzgebiete.

Laserpointer serienmäßig

Laserpointer jeweils rechts und links am Bearbeitungskopf
Laserpointer jeweils rechts und links am Bearbeitungskopf
Laserpointer jeweils rechts und links am Bearbeitungskopf

Laserpointer zum genauen Positionieren der Vakuumsauger bzw. zum Abfahren der Werkstückkontur, jeweils rechts und links am Bearbeitungskopf angebracht.

Konturlaser – die umfassende Positionierlösung

Konturlaser – die umfassende Positionierlösung
Konturlaser – die umfassende Positionierlösung

Konturlaser – projiziert die komplette Werkstückkontur und alle benötigten Vakuumsauger gleichzeitig sowie alle Konsolenpositionen ohne Einschränkung bei der Anzahl der zu projizierenden Linien.

Variable Sicherheitskonzepte

3-Feld-Trittmatten oder Sicherheits-Bumper

Moderne Sicherheitskonzepte lassen Ihnen die Wahl zwischen patentierten 3-Feld-Trittmatten oder Sicherheits-Bumper. Damit können HOLZ-HER Bearbeitungszentren individuell und sicher auf Ihre Betriebssituation abgestimmt werden..

Effiziente Vakuumtechnik

Extrem leistungsstarke und effiziente Vakuumpumpen
ECO VAC

Extrem leistungsstarke und effiziente Vakuumpumpen sorgen für sicheren Halt der Werkstücke. Die wartungsarmen Trockenläufer zeichnen sich außerdem durch niedrige Geräuschemissionen und extrem geringen Wartungsaufwand aus.

Die intelligente Vakuumsteuerung ECO VAC steuert zudem beim Einsatz mehrerer Pumpen softwarebasierend die benötigte Vakuumleistung.

Flexible Absaugung

Flexible Absaugung – auf acht Positionen programmierbar

Flexible Absaugung – auf acht Positionen programmierbar

Am Bearbeitungskopf vollautomatisch auf acht Positionen positionierbar, zur maßgenauen Anpassung der Haube auf die Werkstückhöhe. Somit ist eine optimale Absaugung der Späne garantiert.

Fahrbares Bedienpult

Fahrbares Bedienpult für HOLZHER CNC Bearbeitungszentren

Die ergonomische Gestaltung Ihres Arbeitsplatzes ist von immer größerer Bedeutung. HOLZ-HER bietet standardmäßig für alle PRO-MASTER Modelle ein fahrbares Bedienpult, welches mit einem 21,5" und 16:9 Bildschirm ausgestattet ist und Ihnen eine perfekte Bediener-Ergonomie bietet. Durch die angebrachten Rollen kann das Pult dort platziert werden, wo es den Arbeitsprozess bestmöglich unterstützen kann.


Gut zu wissen

Ein durchgängiger Maschinenverbund erlaubt Ihnen eine hoch effiziente Fertigung

Effizienz durch HOLZ-HER Maschinenverbund

HOLZ-HER lässt Ihre Fertigungsidee vom ersten MouseClick zum fertigen Möbel mit einer nahtlosen Maschinenvernetzung in 20 Minuten Wirklichkeit werden.

Mehr erfahren


Energiesparen leichtgemacht

Mit dem intelligenten Energiemanagement ECO MODE für HOLZ-HER CNC Maschinen schonen Sie nicht nur die Umwelt sondern sparen dazu auch noch bares Geld.

Mehr erfahren


Referenzen

Maßarbeit bis ins kleinste Detail

Referenzkunde Riedinger aus Bühl ist sehr zufrieden mit der Kantenanleimmaschine und der CNC-Maschine

Die Massivholz-Möbel GmbH Riedinger in Bühl beschäftigt sich mit der Herstellung hochwertiger Massivholz-Möbel und fertigen diese nach den Wünschen und Vorstellungen Ihrer Kunden an. Das Unternehmen arbeitet mit verschiedenen Maschinen der Firma HOLZ-HER. Sowohl eine Kantenanleimmaschine AURIGA 1308XL als auch ein 5-Achs CNC-Bearbeitungszentrum PRO-MASTER 7225 werden in der Möbelproduktion der Firma Riedinger eingesetzt.

Die AURIGA 1308XL bietet eine kompakte aber dennoch äußerst effiziente Komplettbearbeitung von Kanten und verfügt über drei Finishaggregate. Das CNC-Bearbeitungszentrum PRO-MASTER 7225 bietet dem Unternehmen ein innovatives Maschinendesign mit einem an jede Betriebssituation anpassbarem Leistungsspektrum – und das mit fünf interpolierenden Achsen.

Maßarbeit bis zum kleinsten Detail – diesem Motto wird die Firma Riedinger durch die eingesetzten HOLZ-HER Maschinen mehr als gerecht.

Weitere Bilder

Das CNC-Bearbeitungszentrum Pro-Master 7225 beim HOLZHER Referenzkunden Riedinger
Das CNC-Bearbeitungszentrum Pro-Master 7225 beim HOLZHER Referenzkunden Riedinger
Das CNC-Bearbeitungszentrum Pro-Master 7225 beim HOLZHER Referenzkunden Riedinger

Professionelle Markeninszenierung durch professionelle Maschinen

Referenzkunde ARNO GmbH aus Wolfschlugen mit einer HOLZHER Tectra und Pro-Master

Die ARNO GmbH mit dem Headquarter in Wolfschlugen nahe Stuttgart inszeniert Marken am Point of Sale – ästhetisch, anspruchsvoll, anziehend und effizient. Über 80 Jahre Erfahrung und mehr als 250 engagierte Mitarbeiter weltweit machen das Unternehmen zum branchenübergreifenden Experten in den Bereichen Store, Shop in Shop, Display und Digital. Das Kompetenzportfolio umfasst alles von Design, Value Engineering über Konstruktion und Produktion bis hin zu Logistik und Installation. Komplexe, internationale Projekte aller Größenordnungen für multinationale Marken- und Handelsunternehmen werden koordiniert. ARNO ist Global Player mit zertifizierten Prozessen und klarem Ziel: Erlebniswelten schaffen, die zum Kaufen motivieren. Zur ARNO Group gehören das Headquarter in Wolfschlugen bei Stuttgart sowie weitere Firmen in München, Bristol, Istanbul, Moskau, Guangzhou, Shanghai und eine strategische Allianz in New York.

Seit Ende April werden in der technischen Produktvorbereitung, dem Prototypenbau und in der Produktion der ARNO GmbH zwei neue Maschinen, eine PRO-MASTER 7125 5-Achs CNC Maschine und eine TECTRA 6120 Druckbalkensäge der Firma HOLZ-HER, eingesetzt. Nach detaillierten Marktanalysen und -vergleichen waren es die Maschinen von HOLZ-HER, die den hohen Erwartungen und Anforderungen an sämtliche Bearbeitungsmöglichkeiten der breiten Produktionspalette von ARNO entsprachen. Nicht nur das Preis-Leistungs-Verhältnis, sondern auch die unmittelbare Nähe zum Hersteller sowie die Unterstützung beim Abbau der Altmaschinen und bei der Installation der Neumaschinen überzeugten die Verantwortlichen. Nach umfangreichen Schulungstagen konnten die ersten Aufträge mit beiden Maschinen zur vollsten Zufriedenheit des Unternehmens erfüllt werden. Peter Köstlin, Team Leader Technical Pre-Production, ist vom Einsatz der neuen Maschinen begeistert: „Es macht einfach Spaß, mit den neuen Maschinen zu arbeiten und immer wieder neue Möglichkeiten zu entdecken.“

Weitere Bilder

ARNO GmbH aus Wolfschlugen ist zufrieden mit ihrer Plattensäge Tectra
ARNO GmbH aus Wolfschlugen ist zufrieden mit ihrer CNC Fräsmaschine Pro-Master
ARNO GmbH aus Wolfschlugen ist zufrieden mit ihrer CNC Fräsmaschine Pro-Master

Kantenanleimen, CNC & Komplettbearbeitung vereint in der Produktion

Holzher Referenz - CNC, Komplettbearbeitung, Kantenanleimen - positive Erfahrungen mit Holz-her Maschinen

Das Unternehmen Henss Innenausbau aus Feldkirch, besser bekannt als AUF&ZU, ist zufriedener HOLZ-HER Kunde und besitzt mittlerweile einen Großteil der Produktionsmaschinen von dem Traditionshersteller aus Nürtingen.

AUF&ZU als Marke ist aus jahrzehntelanger Erfahrung im Innenausbau entstanden. Basierend auf Schiebetüren hat sich eine Philosophie in der Schrankgestaltung entwickelt. Die Schränke sind zu Räumen geworden, wo jeder Zentimeter des Raumes sinnvoll genutzt werden kann. Die AUF&ZU Systeme sind planerisch nach Bedürfnissen und optisch nach dem Geschmack orientiert - und dies ohne gestalterische Grenzen. In über 60 Jahren Branchenerfahrung hat sich ein Know-how entwickelt, das viele Stammkunden zu schätzen wissen.

Alle Produkte des Unternehmens kommen aus eigener Fertigung. Seit dem Jahr 2013 produziert AUF&ZU mit HOLZ-HER Maschinen. Installierte Produkte sind unter anderem das 5-Achs CNC Bearbeitungszentrum PRO-MASTER 7225 sowie das vertikale CNC Bearbeitungszentrum EVOLUTION 7405 für die Komplettbearbeitung von Werkstücken. Neben der CNC-Bearbeitung setzt das Unternehmen außerdem auf die Kantenanleimmaschinen von HOLZ-HER. Aktuell ist das Vorgängermodell der ACCURA installiert: eine ARCUS 1334.

Mit den HOLZ-HER Maschinen vertritt AUF&ZU das, was dem Unternehmen wichtig ist: Präzises Arbeiten, modernste Technologie und der Einsatz europäischer Erzeugnisse, um hochwertige und nachhaltige Produkte für die Kunden zu produzieren.

Weitere Bilder

positive Erfahrungen mit Holz-her Maschinen: 5-Achs CNC, Kantenanleimmaschine, 4-seitige Bearbeitung
Positive Erfahrungen/Referenzen mit Maschinen von Holzher: langjähriger Einsatz von Holzher Maschinen

Mehr Informationen

Technische Daten

Tabelle öffnen

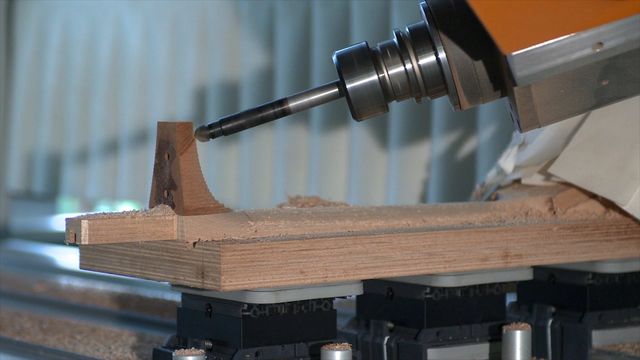

Video
