HOLZ-HER NEXTEC – für jede Herausforderung gerüstet
Sie haben die Wahl: die NEXTEC Modelle

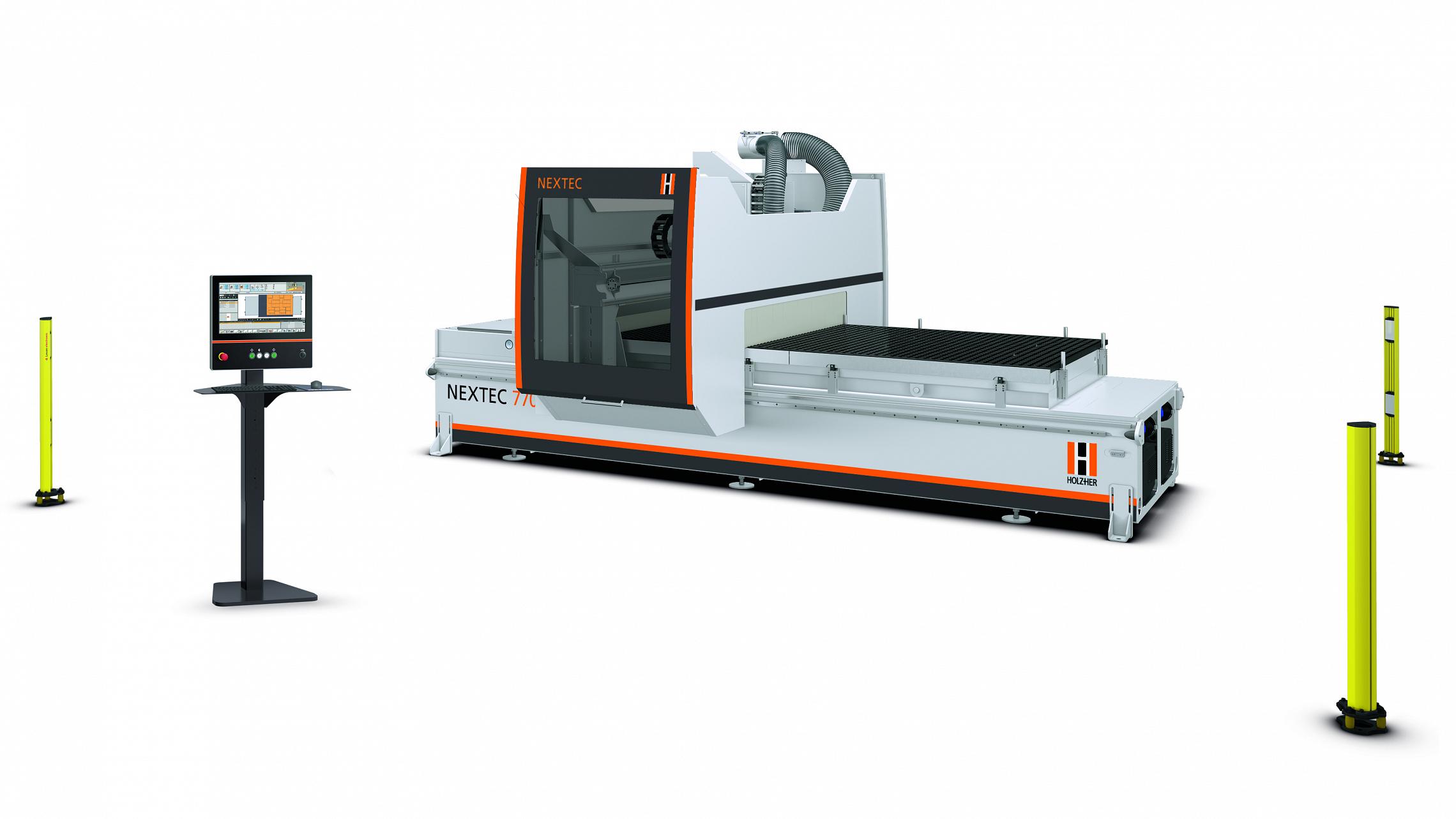

NEXTEC 7705 classic
- Bearbeitungsmaß 3100/3700 mm (X) und 1580 mm (Y)
- Bohrkopf mit 14 oder 24 Spindeln
- Software-Paket und Schulung inklusive
- Optional Abschieber mit integrierter Absaugung und Abnahmetisch (push-Variante)

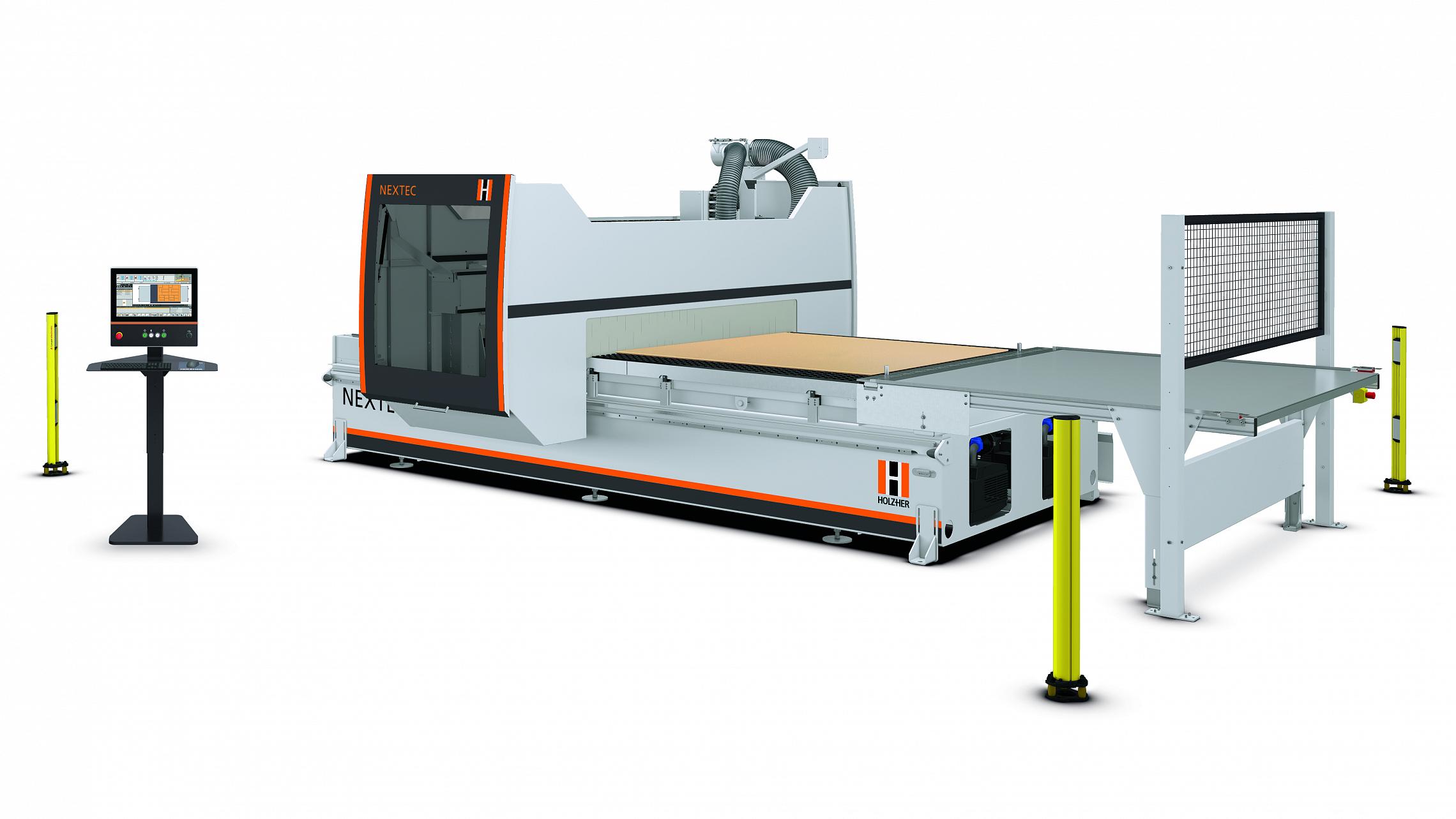

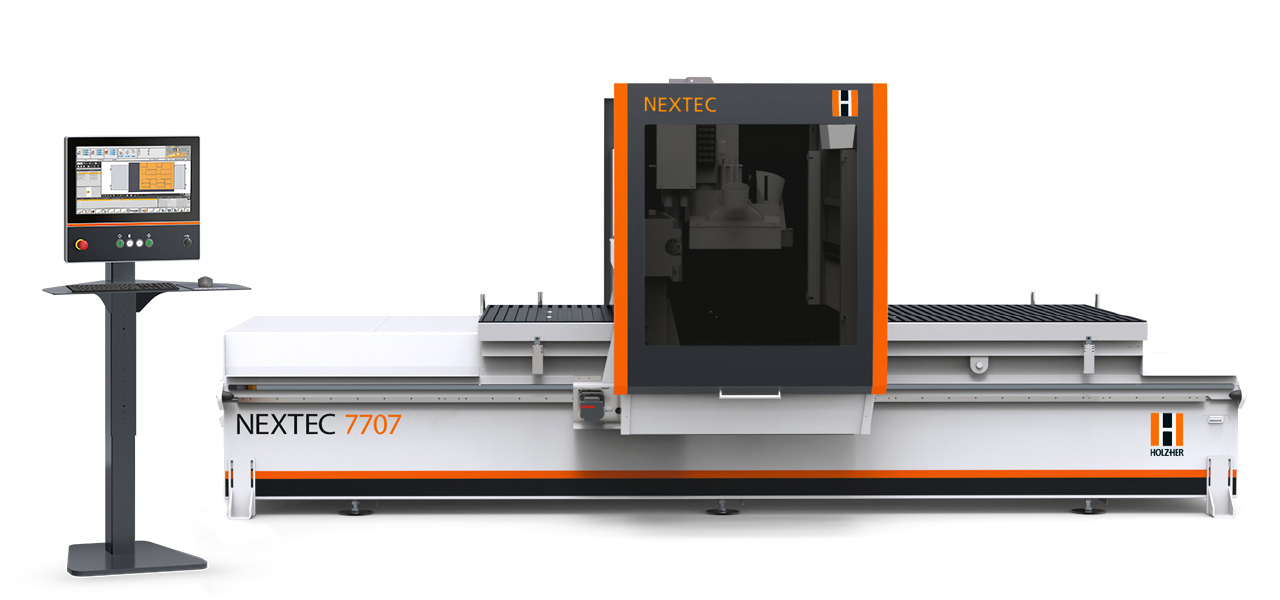

NEXTEC 7707 push
- Bearbeitungsmaß 3100/4600 mm (X) und 2200 mm (Y)
- Automatischer Abschieber mit integrierter Absaugung
- Fester Abnahmetisch; Optional auch mit mit Förderband erhältlich
- Auch in classic-Variante ohne Automatisierungskomponenten erhältlich
Auch als hochflexible 5-Achs Variante erhältlich

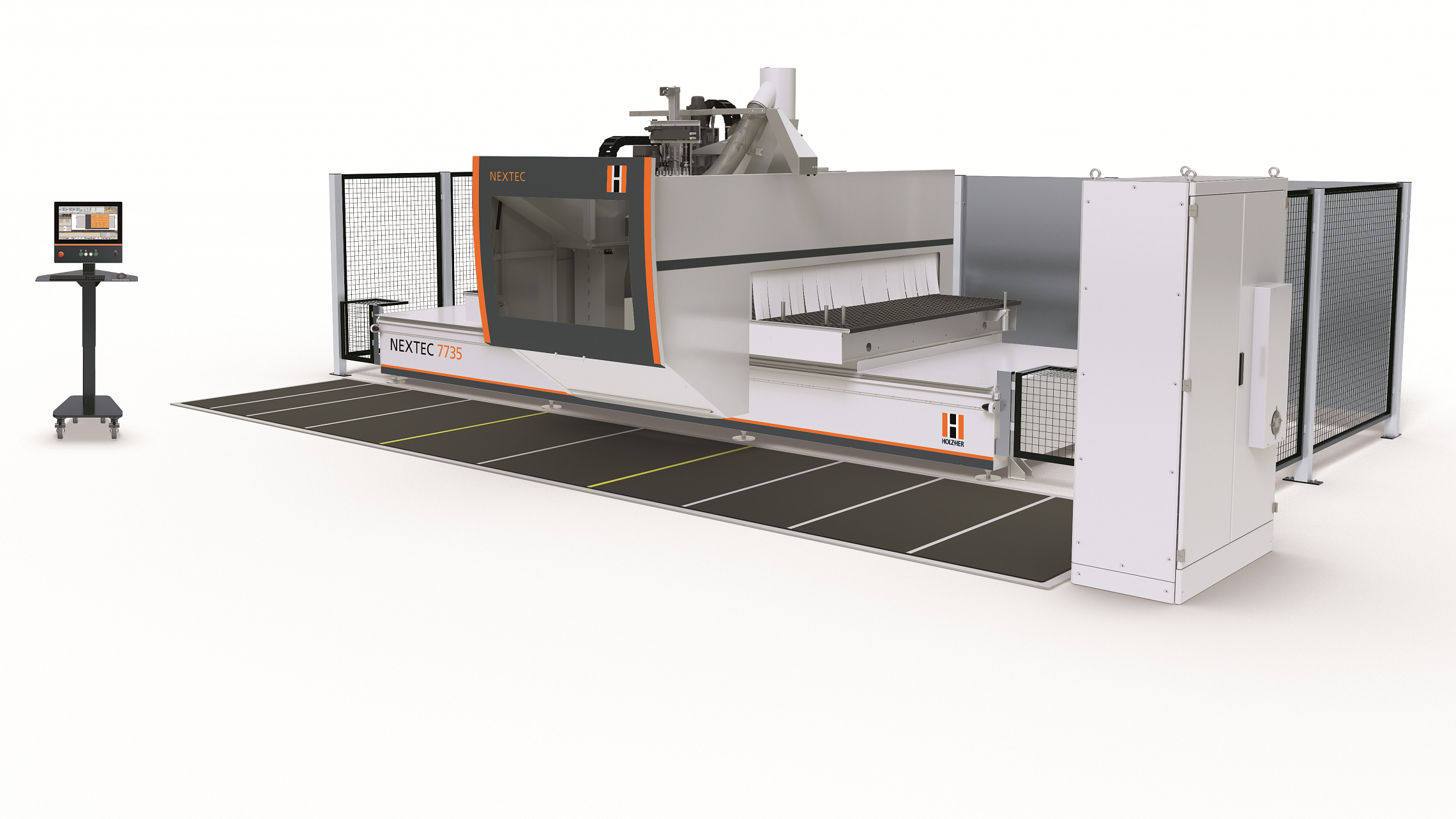

NEXTEC 7735 classic
- Bearbeitungsmaß 3700/4600/6250 mm (X) und 2200 mm (Y)
- Bohrkopf mit 16 oder 24 Spindeln
- 5-Achs-Fräsaggregat: 10/12/17 kW flüssiggekühlt
- Software-Paket und Schulung inklusive

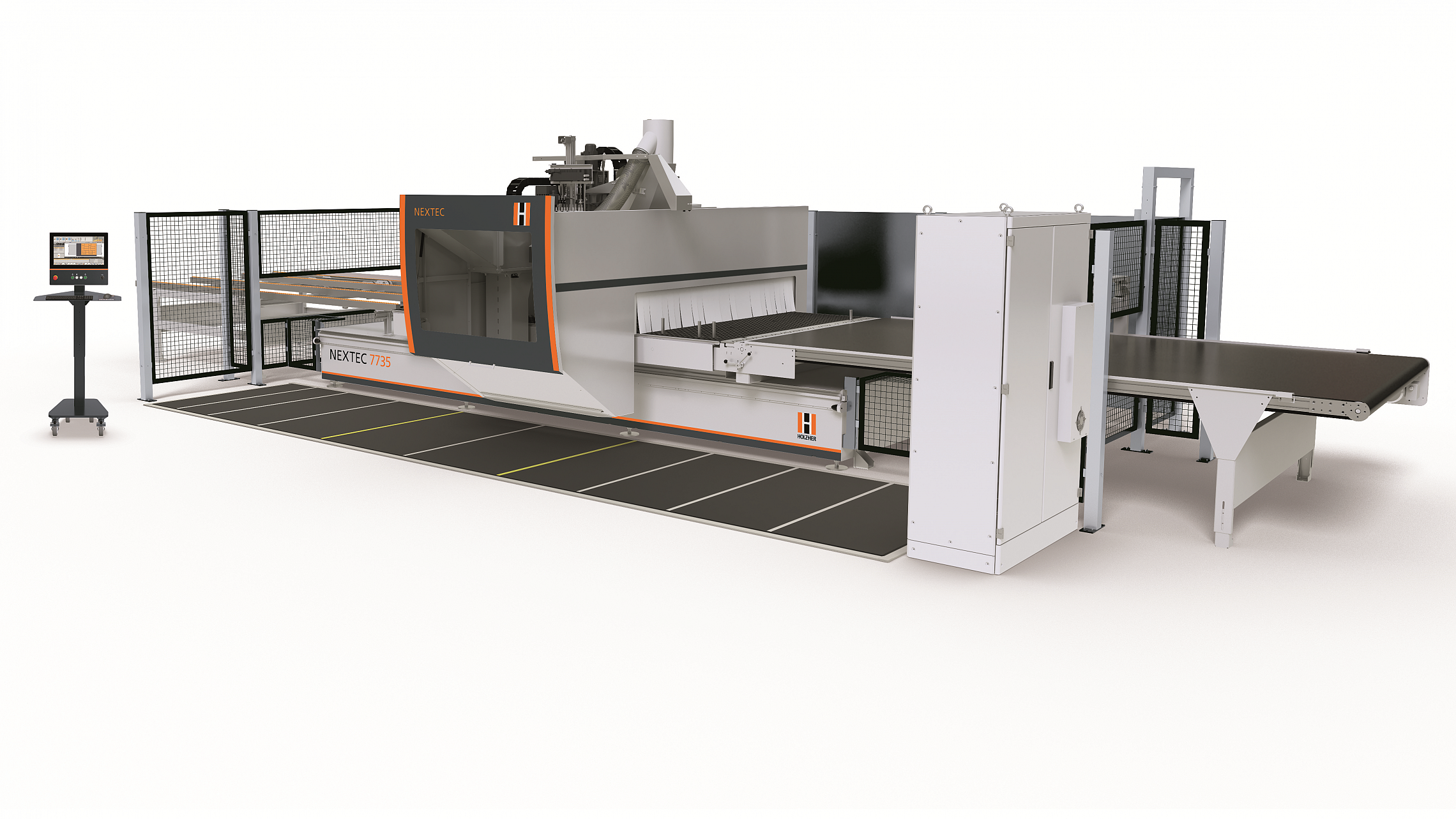

NEXTEC 7735 push / automatic / lift
- NEXTEC 7735 push mit automatischem Abschieber und Förderband
- NEXTEC 7735 lift mit Hubtisch und Einfuhrrollenbahnen
- NEXTEC 7735 automatic für die Anbindung an ein Plattenlager
Die Highlights der HOLZ-HER NEXTEC
Die HOLZ-HER NEXTEC Bearbeitungszentren sind dank ihres durchdachten Software-Pakets und zahlreicher technischer Highlights die Komplettlösung für die Möbelproduktion der Zukunft. Hier finden Sie die wichtigsten im Überblick:

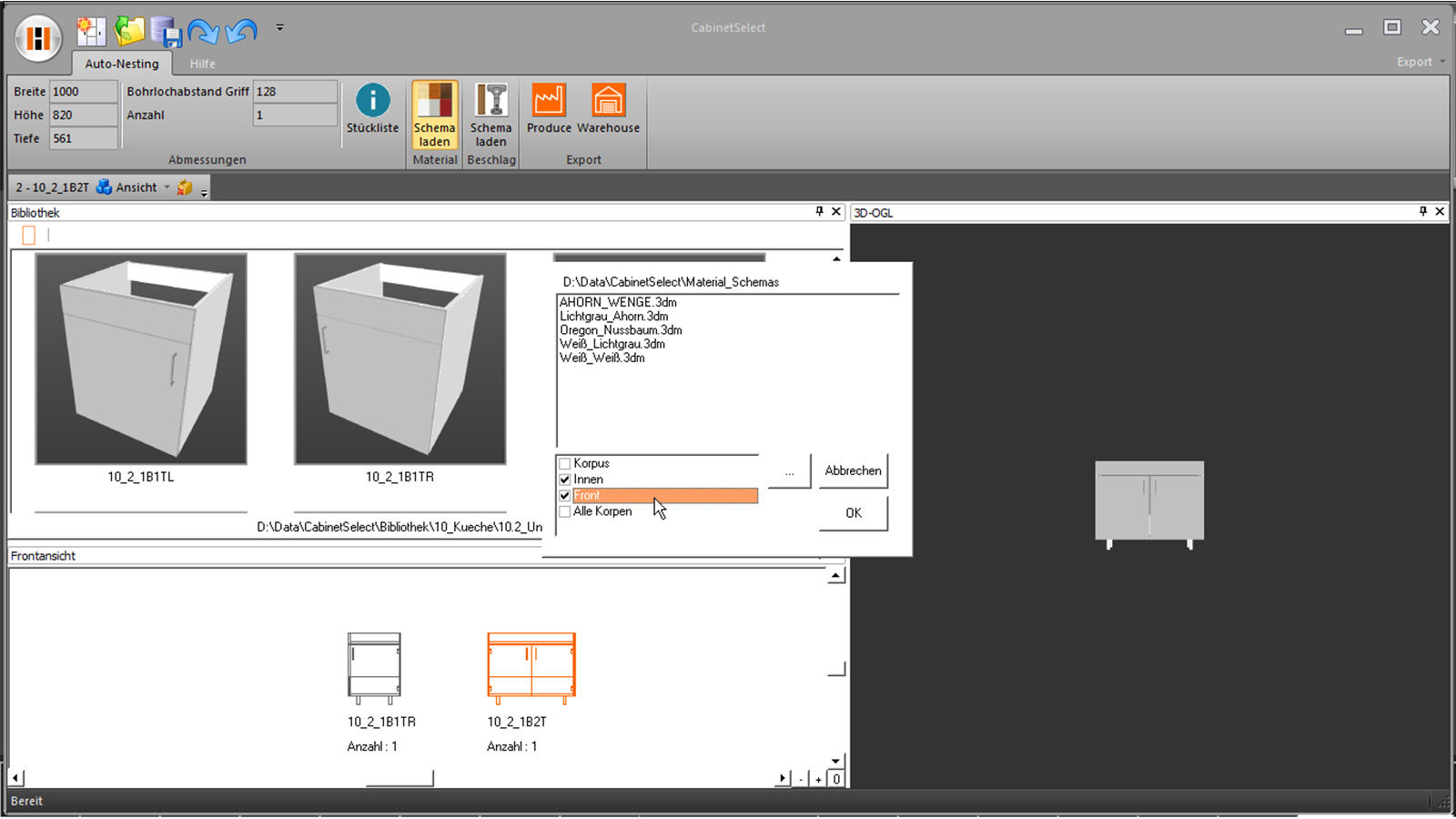

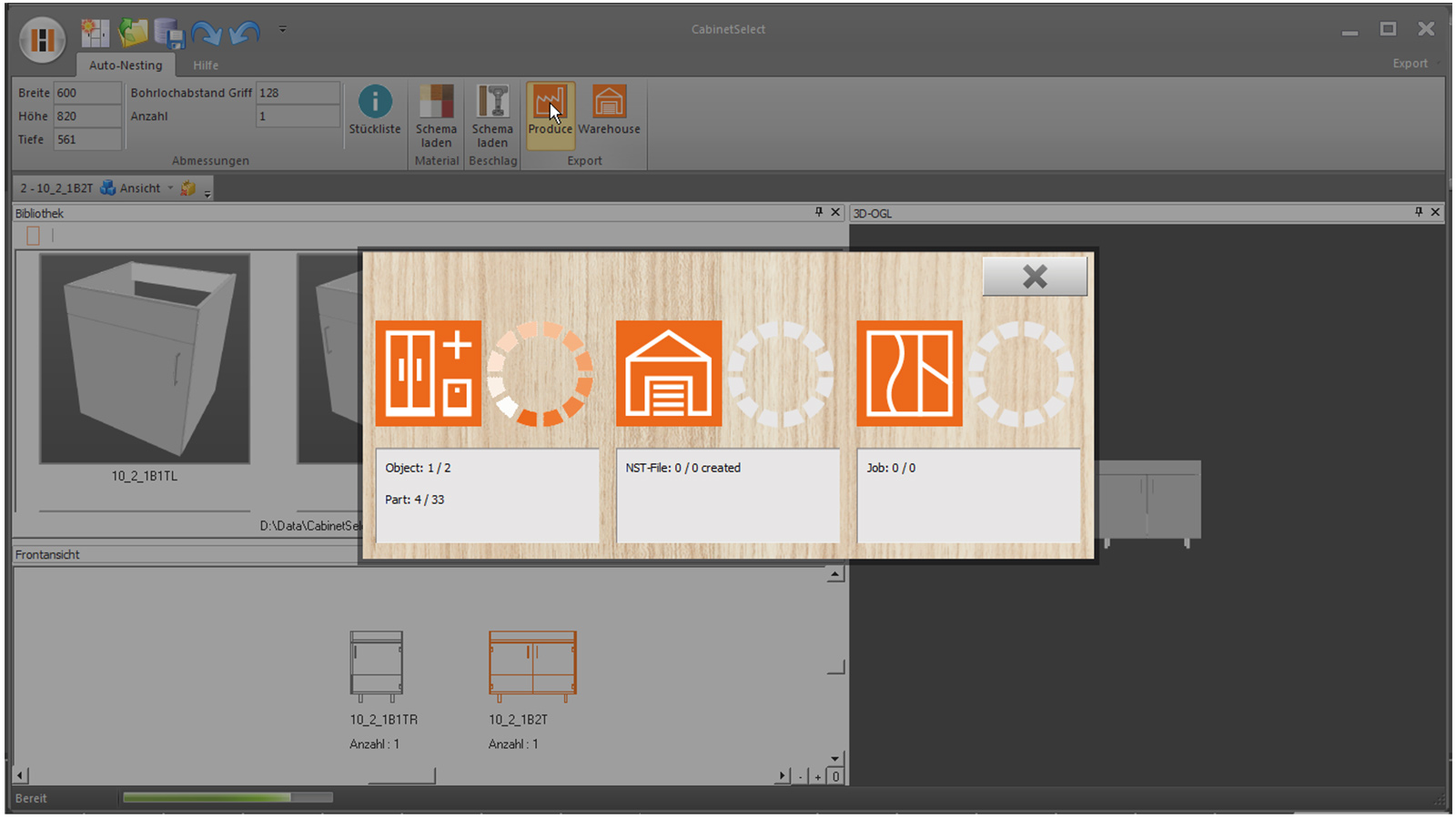

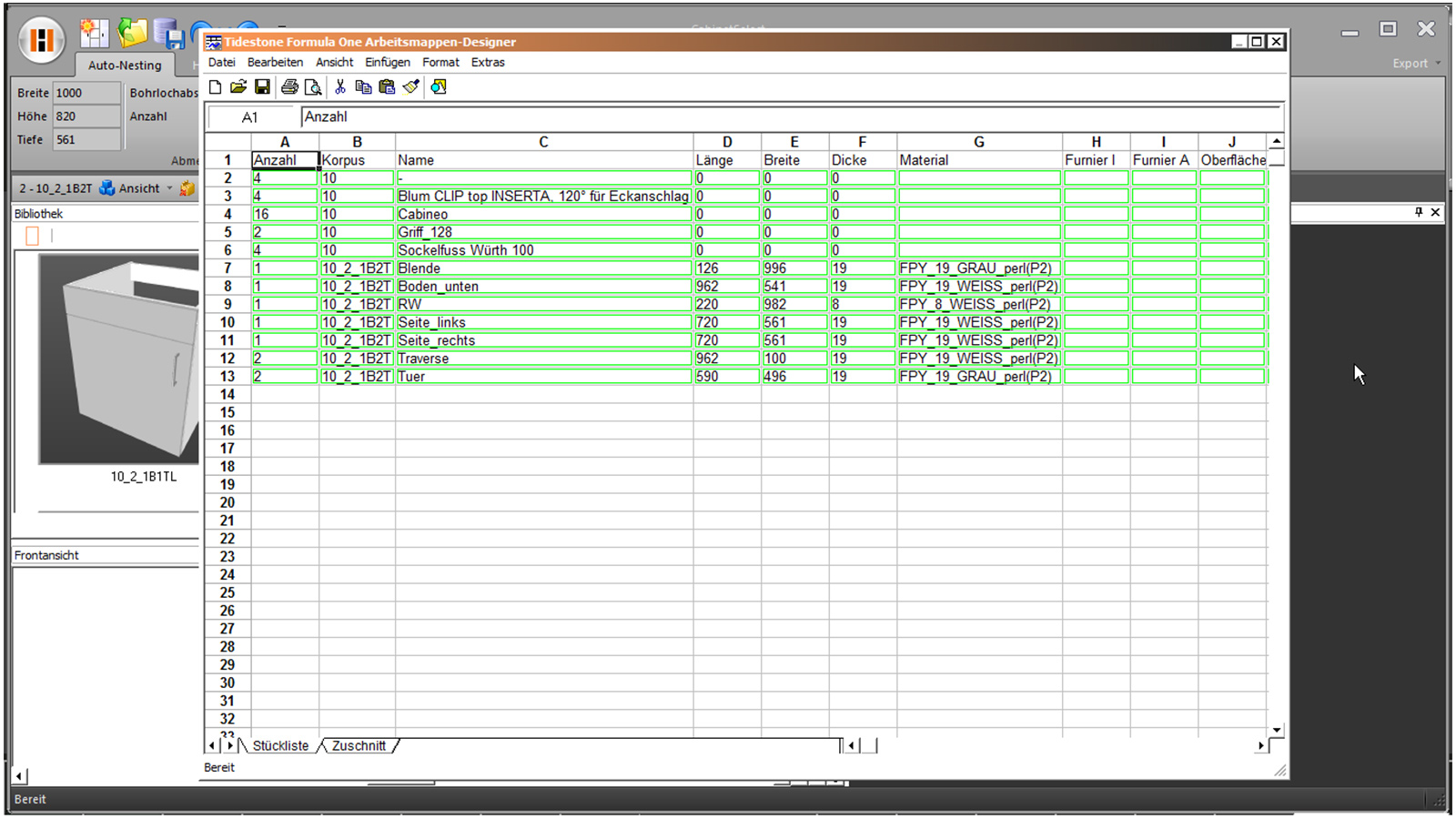

CabinetSelect
Die CabinetSelect Software ist das Herzstück der NEXTEC CNC. Aus einer Bibliothek mit über 300 Möbelvorlagen können Sie das gewünschte Möbel auswählen und dieses individuell in den Maßen, der Stückzahl sowie in der Materialauswahl und der Beschlagstechnik anpassen.
Sie ziehen die benötigten Möbel einfach in den Warenkorb und stellen so den Kundenauftrag, wie beispielsweise eine komplette Küchenzeile, zusammen.
Selbstverständlich können Sie die Bibliothek mit dem mitgelieferten CabinetControl Base-Modul jederzeit um eigene Entwürfe erweitern. Mit der NEXTEC bauen Sie Maßmöbel so individuell wie Ihre Kunden!

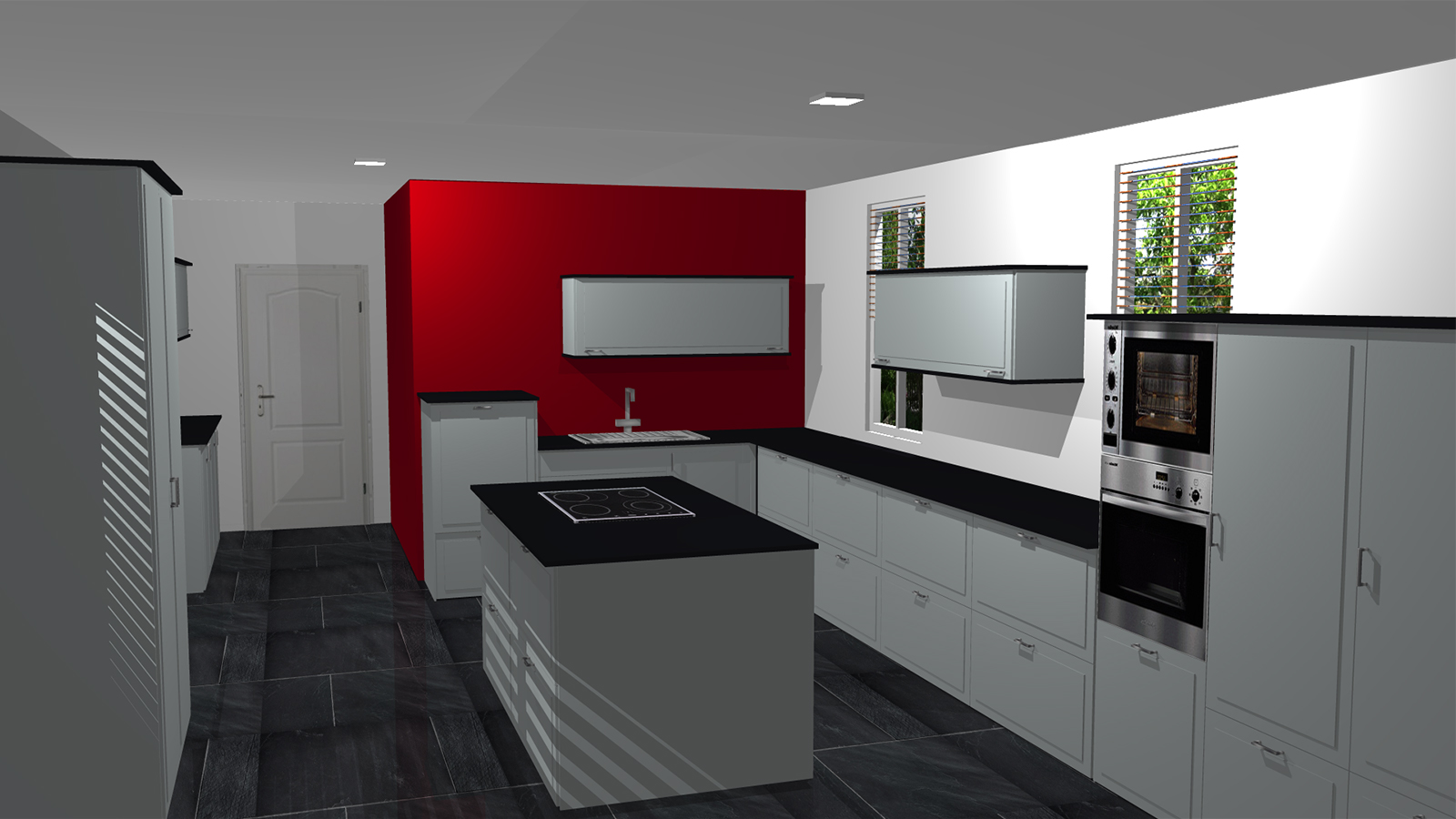

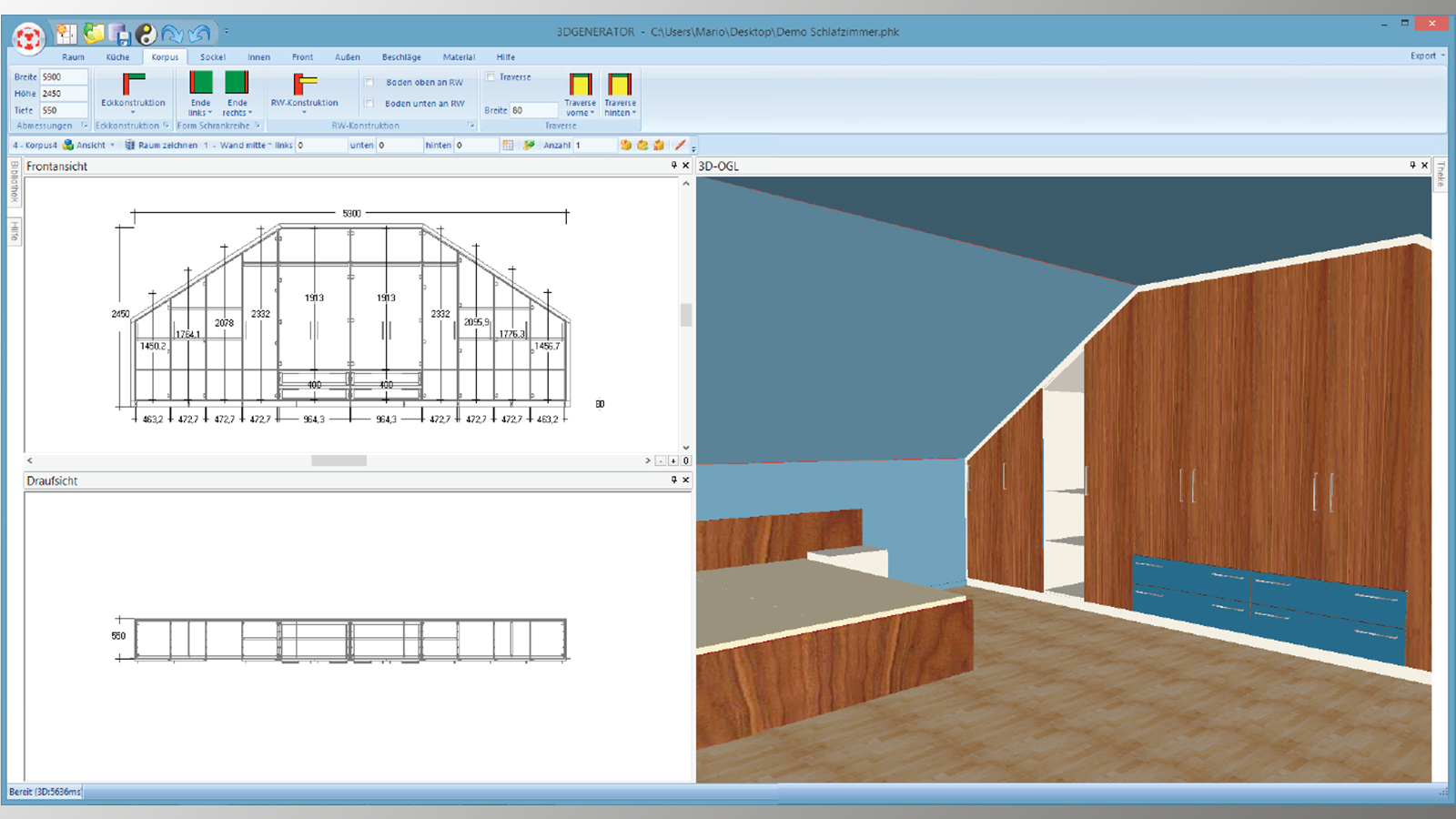

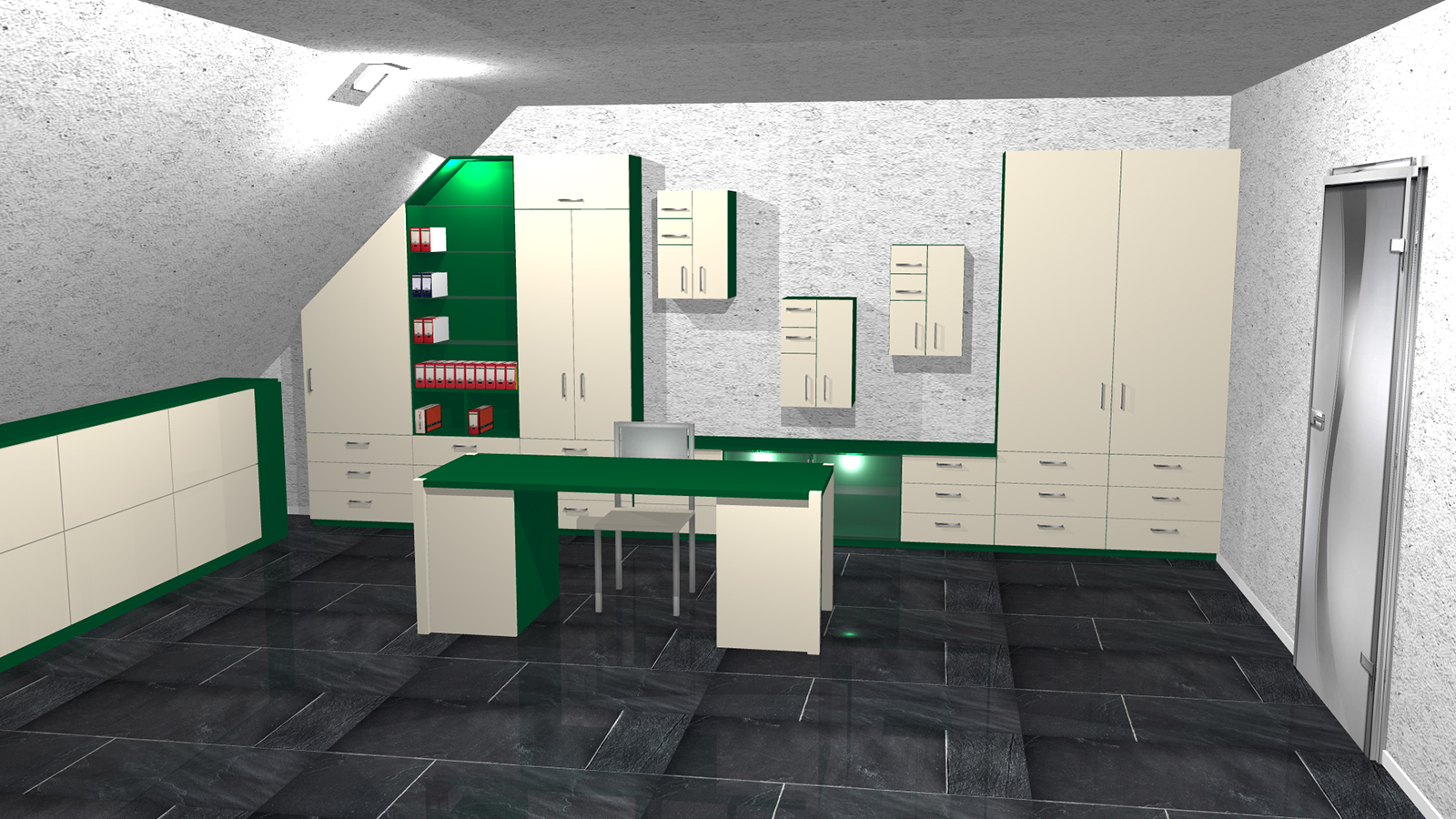

CabinetControl Pro - Perfekte 3D-Raumplanung
CabinetControl Pro - Perfekte 3D-Raumplanung mit Korpusgenerator
CabinetControl Pro ist die Erweiterung für den professionellen Einsatz für Möbelplanung und Kundenpräsentation. Planen Sie Möbel oder gestalten Sie ganze Wohnsituationen. Unterstützen Sie das Vorstellungsvermögen Ihres Kunden für schnellere Entscheidungen. Präsentieren Sie die geplanten Möbel fotorealistisch aus jeder Perspektive direkt beim Kunden vor Ort.
Möbel
- Planen Sie Ihre Möbel in verschiedenen Raumsituationen: Kleiderschränke, Dachschrägenschränke, Gaubenschränke, Küchen, Badmöbel, Büromöbel, Garderoben, Schiebetürschränke, Wohnzimmermöbel, Anrichten, Einbauschränke, Hifi- und TV-Möbel, Theken, Betten, Tische etc.
Einfach
- Als Schreiner wissen Sie, wie Möbel gebaut werden. Sie gelangen mit wenigen Eingaben direkt zur fertigen Planung, ganz ohne CAD-Kenntnisse. Von dort ist es nur noch ein Knopfdruck und alle Daten für die Fertigung stehen bereit. So gelangen Sie einfach und schnell zur Planung und Arbeitsvorbereitung.
Planen
- Gemeinsam mit Ihrem Kunden planen und präsentieren Sie zügig und anschaulich seine Möbel. Jeden spontanen Änderungswunsch setzen Sie direkt um und Ihr Kunde weiß sofort ganz genau, was er bekommt. Das erleichtert seine Entscheidung und Sie kommen schneller zum Auftrag.
Mit der Planung sind automatisch die Zuschnittdaten und die CNC-Programme für Ihre HOLZ-HER Plattensäge und die HOLZ-HER CNC Maschine erzeugt. Die Zusatzoption TrunRAY perfektioniert die Darstellung der erstellten Renderings.

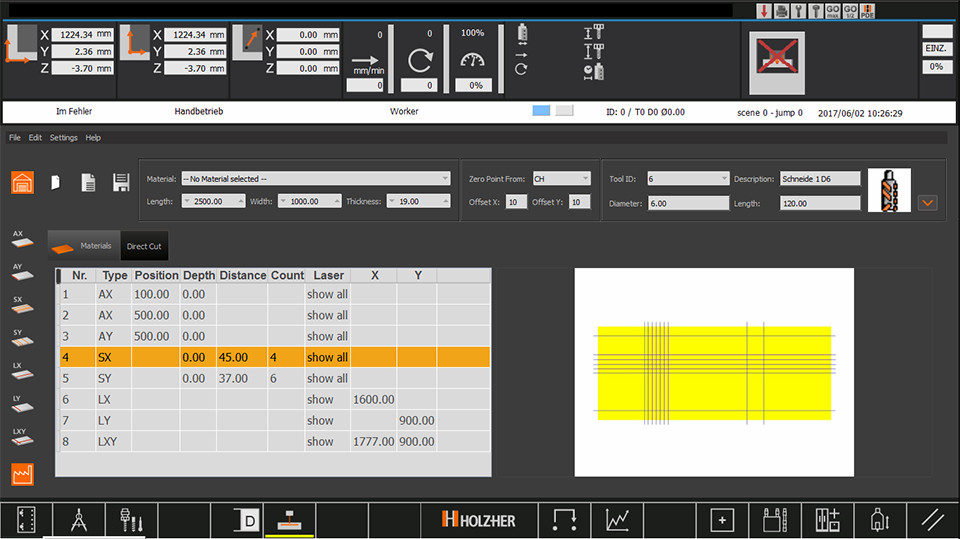

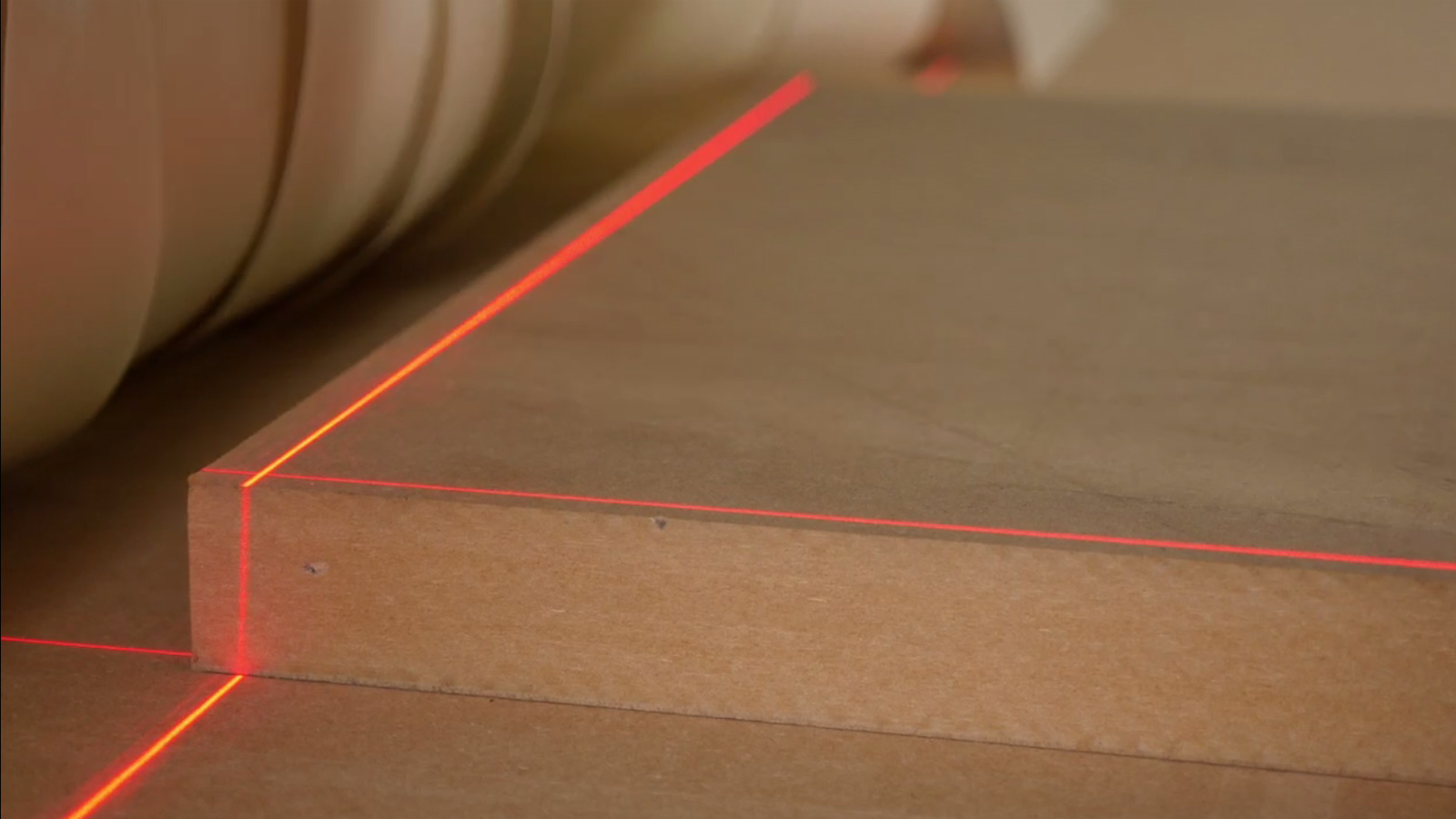

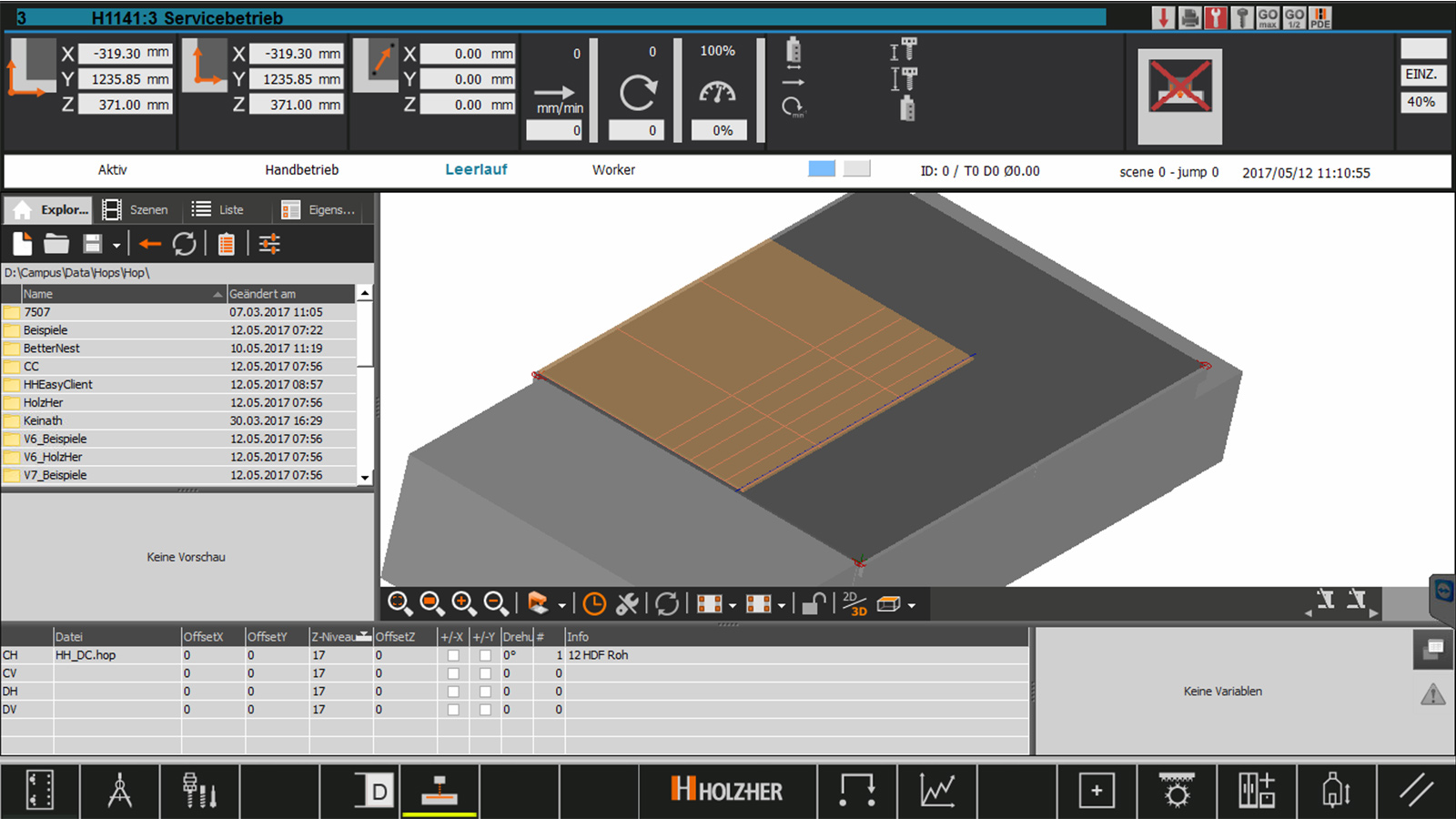

DirectCut Linienlaser
Der laserunterstützte schnelle Schnitt macht aus Reststücken wertvolle Werkstücke. Die in der DirectCut Software integrierte Teach-Funktion macht das richtige Positionieren auch von Freiformteilen und gemaserten Werkstücken zum Kinderspiel. Einfach den Richtlaser an die Plattenkanten anfahren. Die Position über das Handbediengerät einteachen und das CNC-Programm starten.
Sie benötigen schnell einen Schnitt durch ein Werkstück? Mit der Einzelschnittfunktion der DirectCut Software sparen Sie sich den Gang zur Formatsäge. Der Laser zeigt wo der genaue Schnitt verläuft.

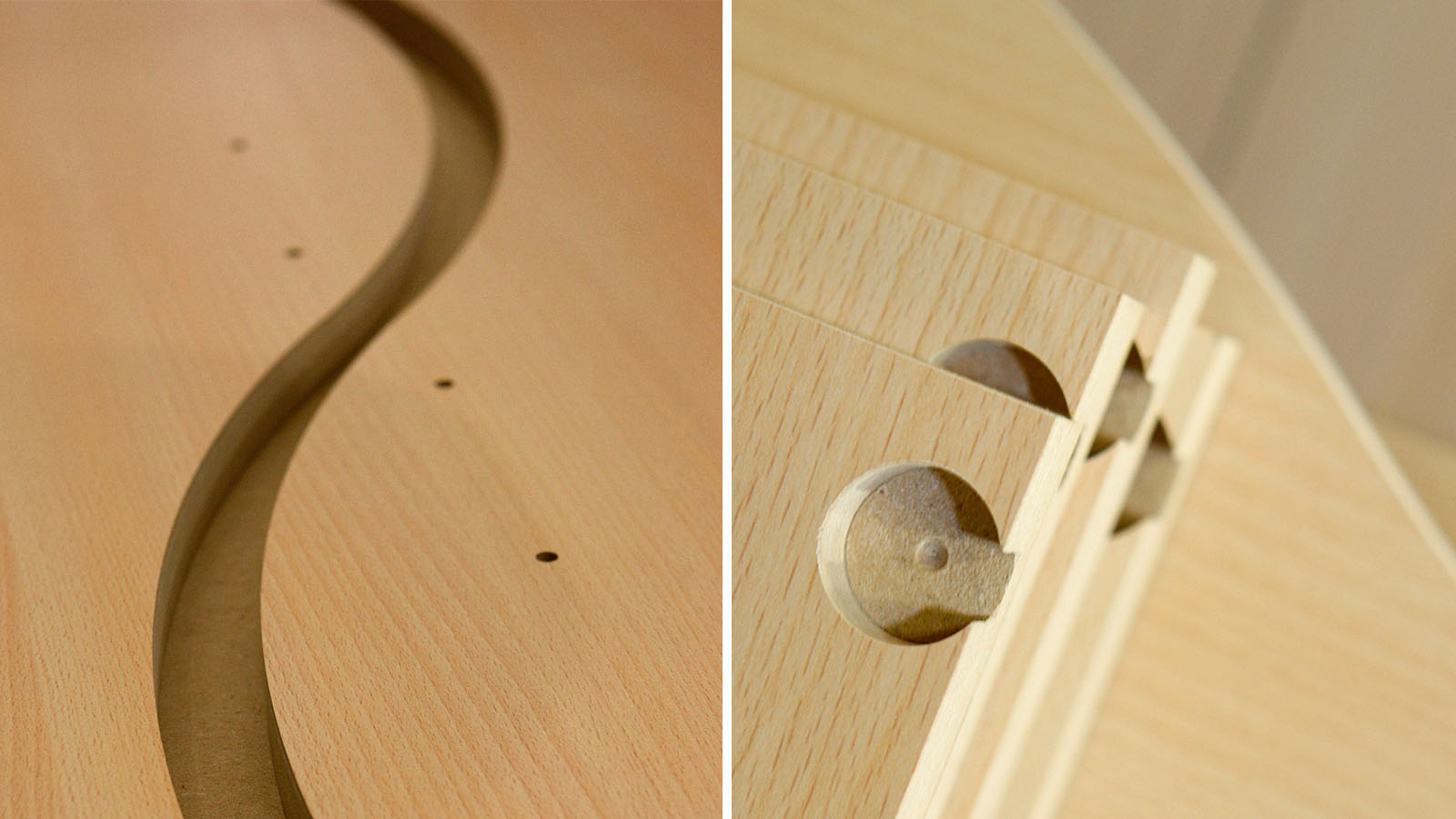

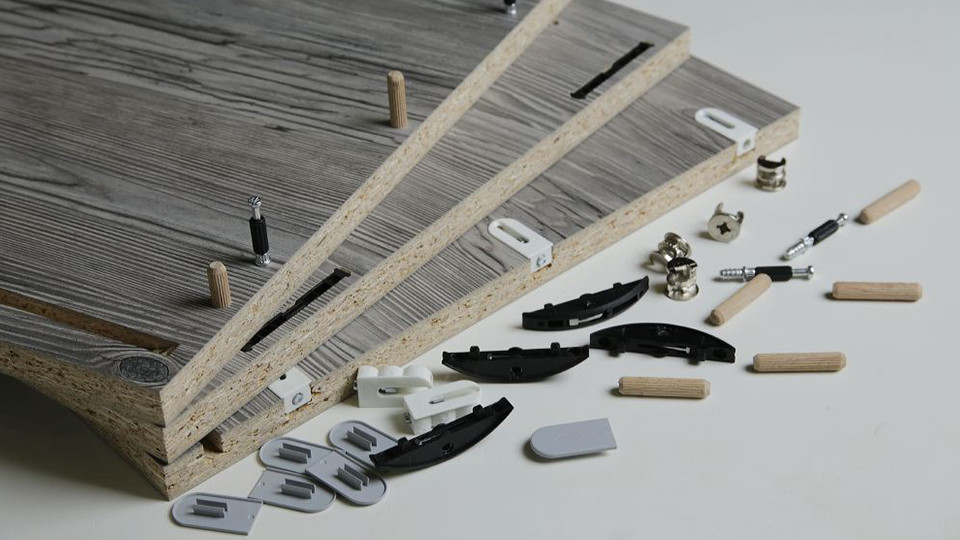

Freie Wahl der Verbindertechnik
Die NEXTEC Baureihe bietet für alle gängigen Möbelverbinder durchdachte Lösungen. Ob klassische Verbinder für die Nestingtechnologie oder der neue Cabineo-Verbinder – die Software kennt die notwendigen Bearbeitungen und platziert sie an die richtigen Stellen.
Für herkömmliche Dübelverbindungen mit Horizontalbohrungen hält die NEXTEC gleich zwei Optionspakete bereit: Sie können sich für eine zweite Bearbeitung der Werkstücke auf speziell entwickelten Vakuumsaugern entscheiden und damit Bohrungen für Dübel und Minifix einbringen. Selbstverständlich können so auch horizontale Taschen, Nutverbindungen und andere Fräsarbeiten vorgenommen werden.

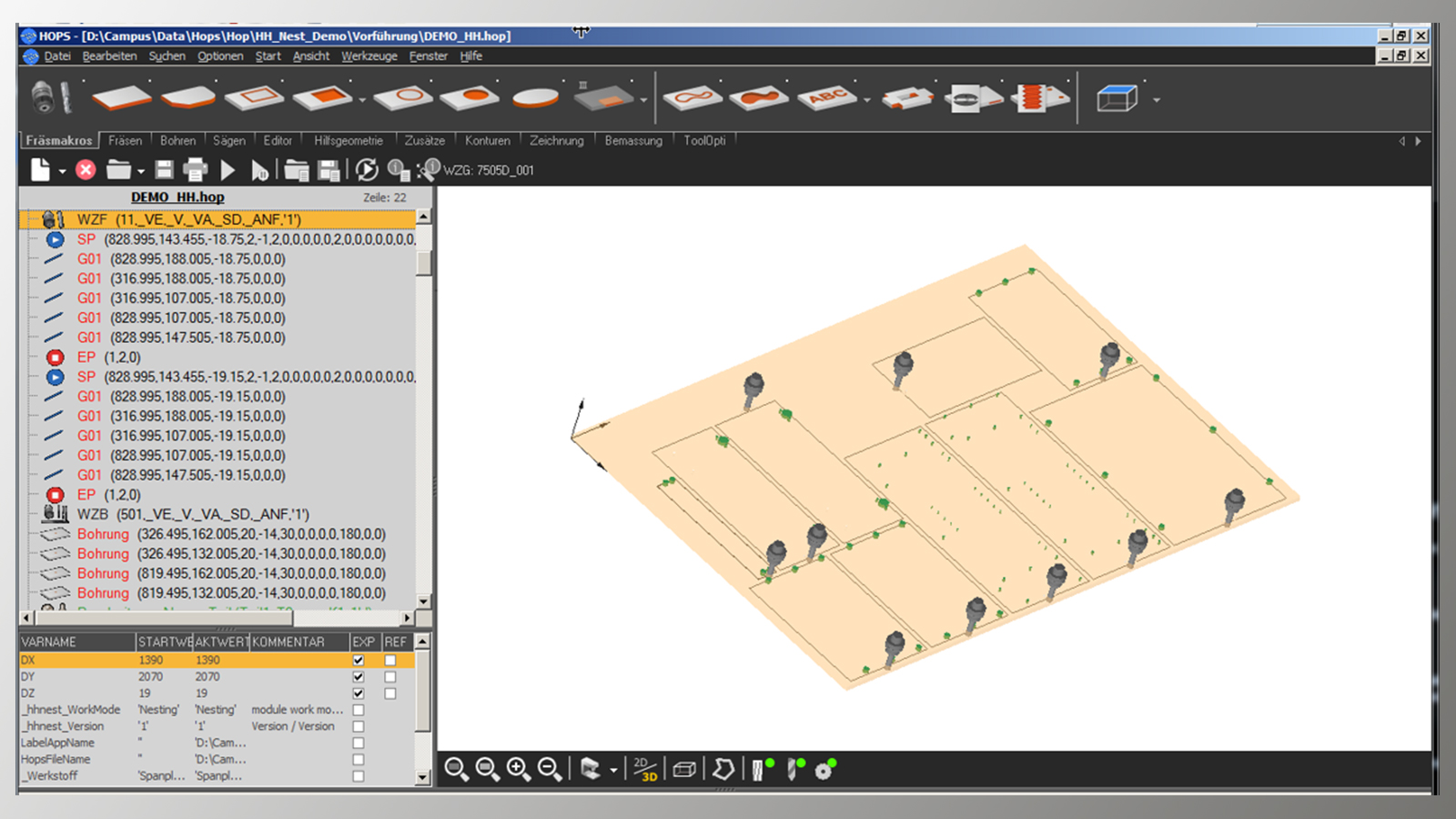

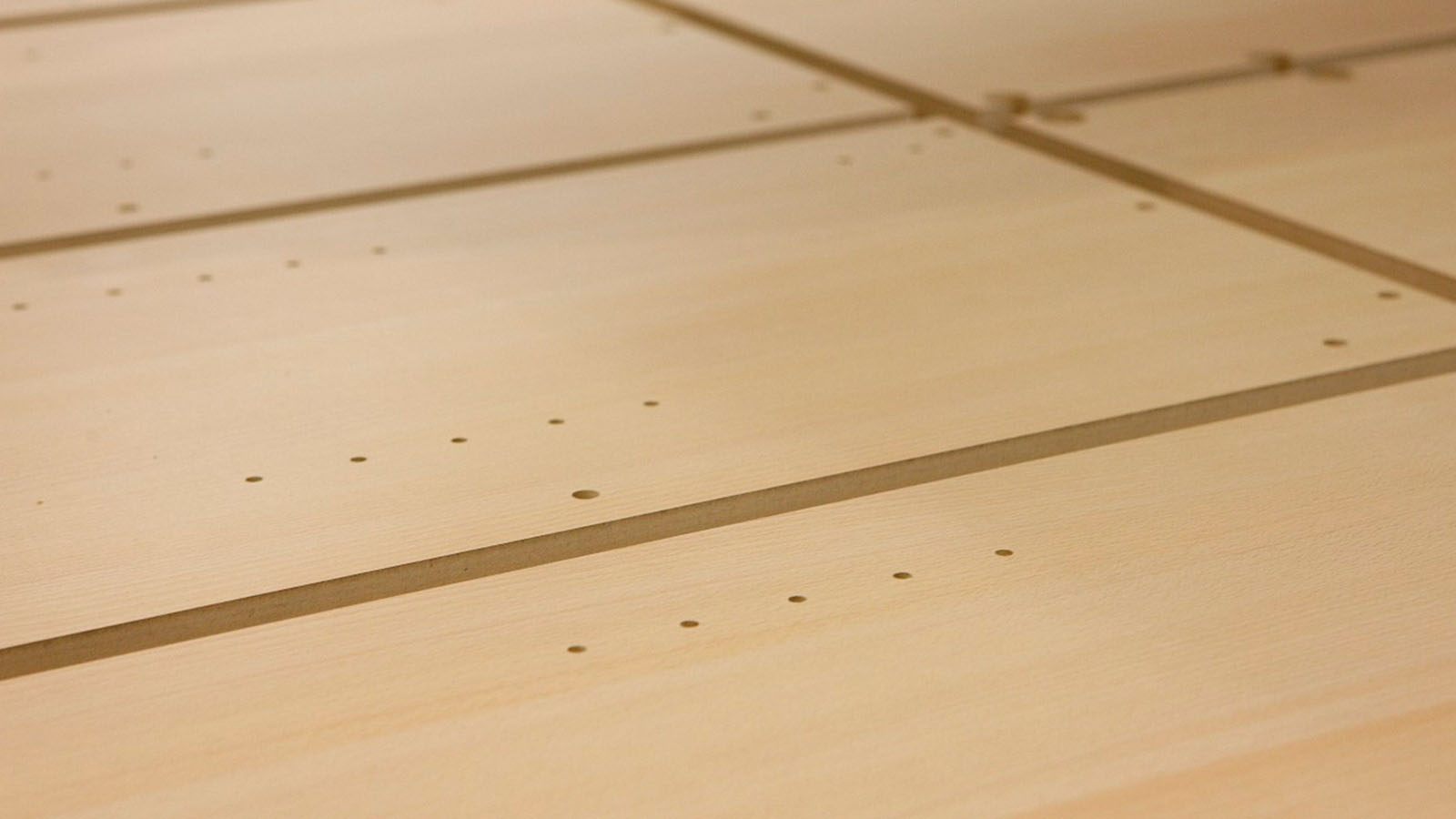

„BetterNest“ die optimale Verschachtelungssoftware
Verschnitt- und Verfahrensoptimierung durch neuartige Bedienersoftware
Die rasche Verbreitung der Nestingtechnologie als kombinierte Zuschnitt- und CNC-Bearbeitungslösung auch für große Plattenmengen, stellt auch erhöhte Anforderungen an die Verschachtelungssoftware. Daher bietet HOLZ-HER für die funktionellen Nesting-BAZ der NEXTEC Serie die „BetterNest“ Software als Zusatzmodul zur CAMPUS / NC Hops Software an.
Das Modul ist als reine Rechteckverschachtelung oder als Freiformvariante erhältlich und bietet über einen komplett neuartigen Algorithmus bisher nicht erreichbare Verschachtelungsergebnisse mit sehr viel weniger Verschnitt als von herkömmlicher Nestingsoftware bekannt. Zusammen mit der trotz der enormen Vielseitigkeit einfachen Bedienung bietet sich dem Anwender im Büro und an der Maschine eine erhebliche Erleichterung beim Programmieren und eine hohe Prozesssicherheit.
Flexibilität dank 5-Achs Kopf für die NEXTEC 7735
Die „Fünfte Dimension“ in der Holzbearbeitung
Der kardanische Bearbeitungskopf mit bis zu 17 kW (Standard 10 kW) sorgt für eine präzise Fertigung von komplex geschwungenen oder gekrümmten Teilen wie Treppenläufen oder Möbel- und Modellbauformen in aufwändigem Design. Der kompakte, kraftvolle und voll interpolierende Bearbeitungskopf arbeitet mit bis zu 24.000 min Umdrehungen pro Minute und ist durch seine keramischen Lager und die Flüssigkeitskühlung extrem belastbar.
Die Besonderheit der optionalen 17-kW Spindel (S6), ist die PRO-TORQUE Technologie, das durch eine automatisierte, mechanische Fixierung der A- und C-Achse extrem hohe Drehmomente an der Spindel zulässt. Eine optimale Absaugung wird durch die 8-fach verstellbare Absaughaube und ein optionales Späneförderband erreicht.

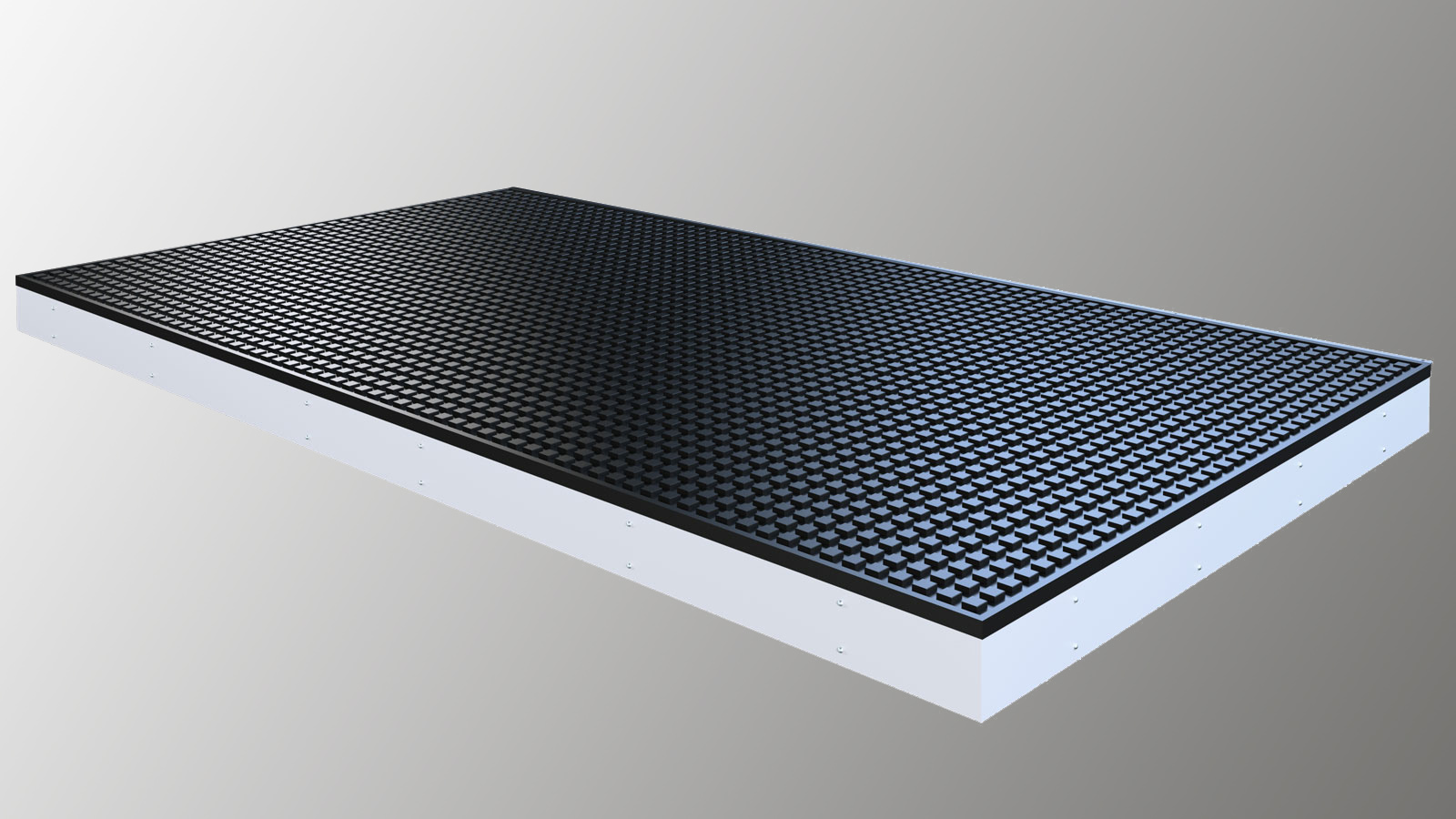

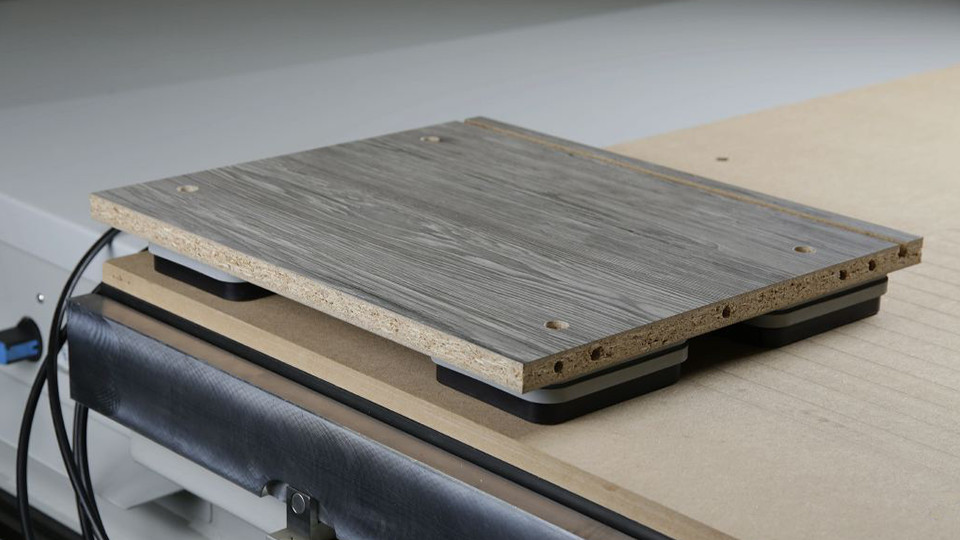

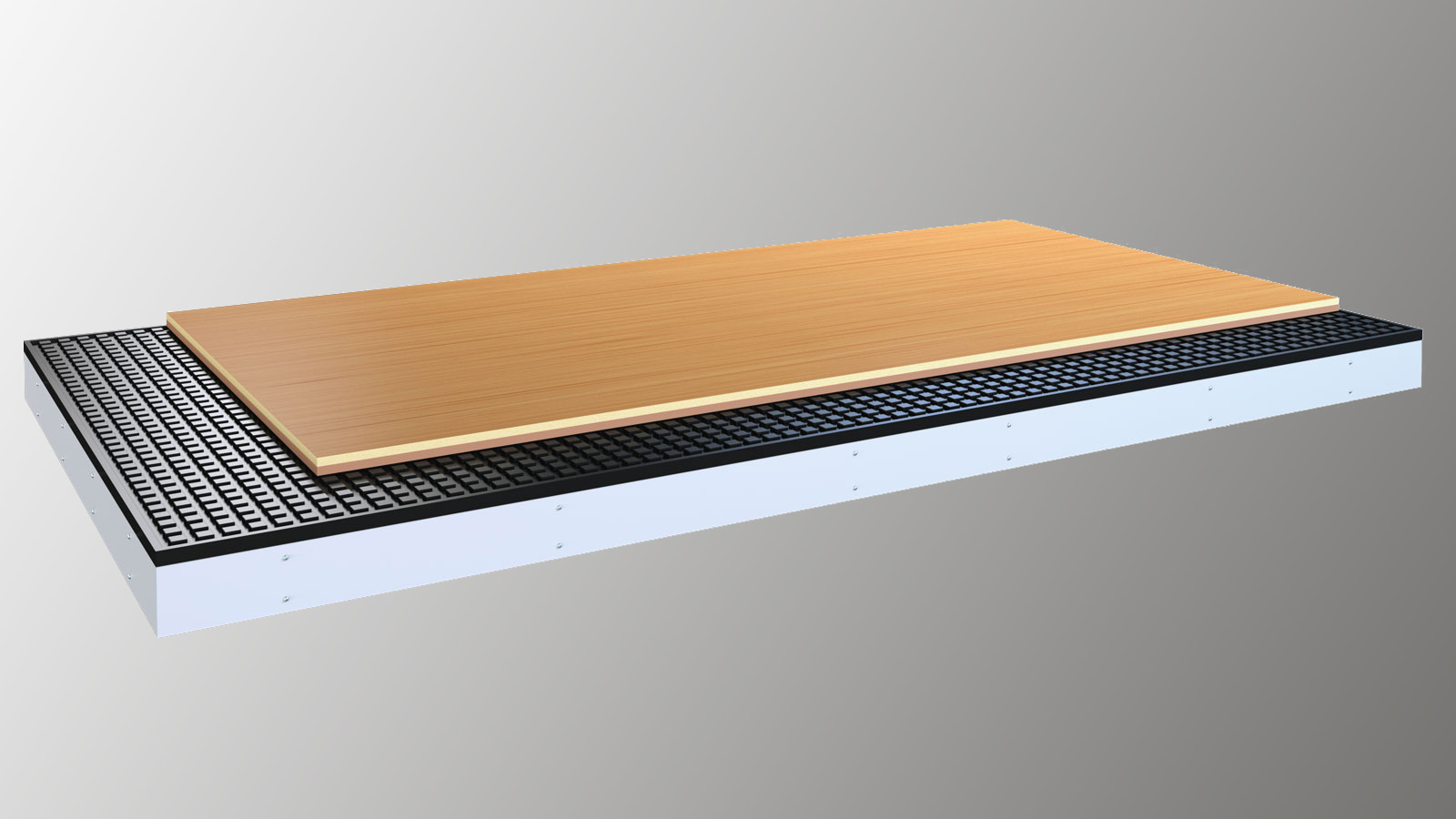

Hoch-Flexibler Nestingtisch
High-Flow Nesting Table
Nesting-Technologie für die rationelle Fertigung. Beim Nesting wird eine poröse Verschleißplatte – meist eine dünne MDF-Platte – über ein Vakuum auf den Maschinentisch gespannt. Sie dient als Flächensauger und Auflage für die zu bearbeitenden Werkstücke. Die Nesting-Technologie ermöglicht ein optimiertes Bearbeiten und Aufteilen von plattenförmigen Werkstoffen.
- Zum Formatieren verschachtelter Schnittpläne auf dem Nestingtisch.
- Bearbeitung von Werkstücken auf manuell positionierten Vakuumsaugern.
- Das kleine Rastermaß – 50 mm – des HOLZ-HER Nesting-Tischs garantiert einen guten Fluss des Vakuums auf der gesamten Tischfläche.

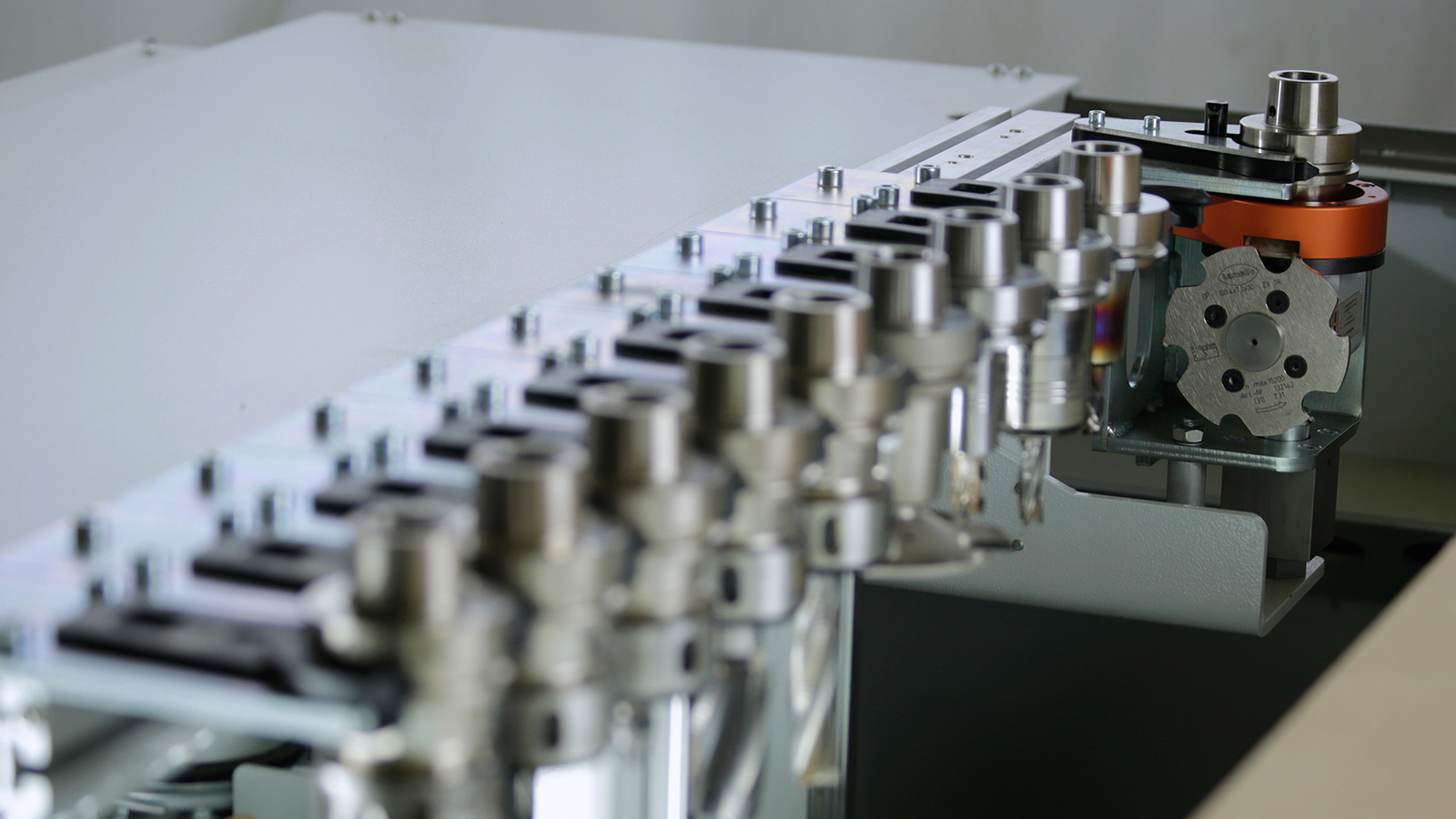

Bohrkopf mit Upgrade-Möglichkeit
Überzeugende Bearbeitungsergebnisse
Bereits im Standard werden die NEXTEC 7705 und 7707 mit einem vollausgestatteten Bohrkopf mit 14 Spindeln und Nutsäge geliefert. Die NEXTEC 7735 verfügt sogar über 16 Bohrspindeln. Für höhere Bohrleistungen ist der XL-Bohrkopf mit bis zu 24 Bohrspindeln und einer Nutsäge in X-Richtung die perfekte Lösung.

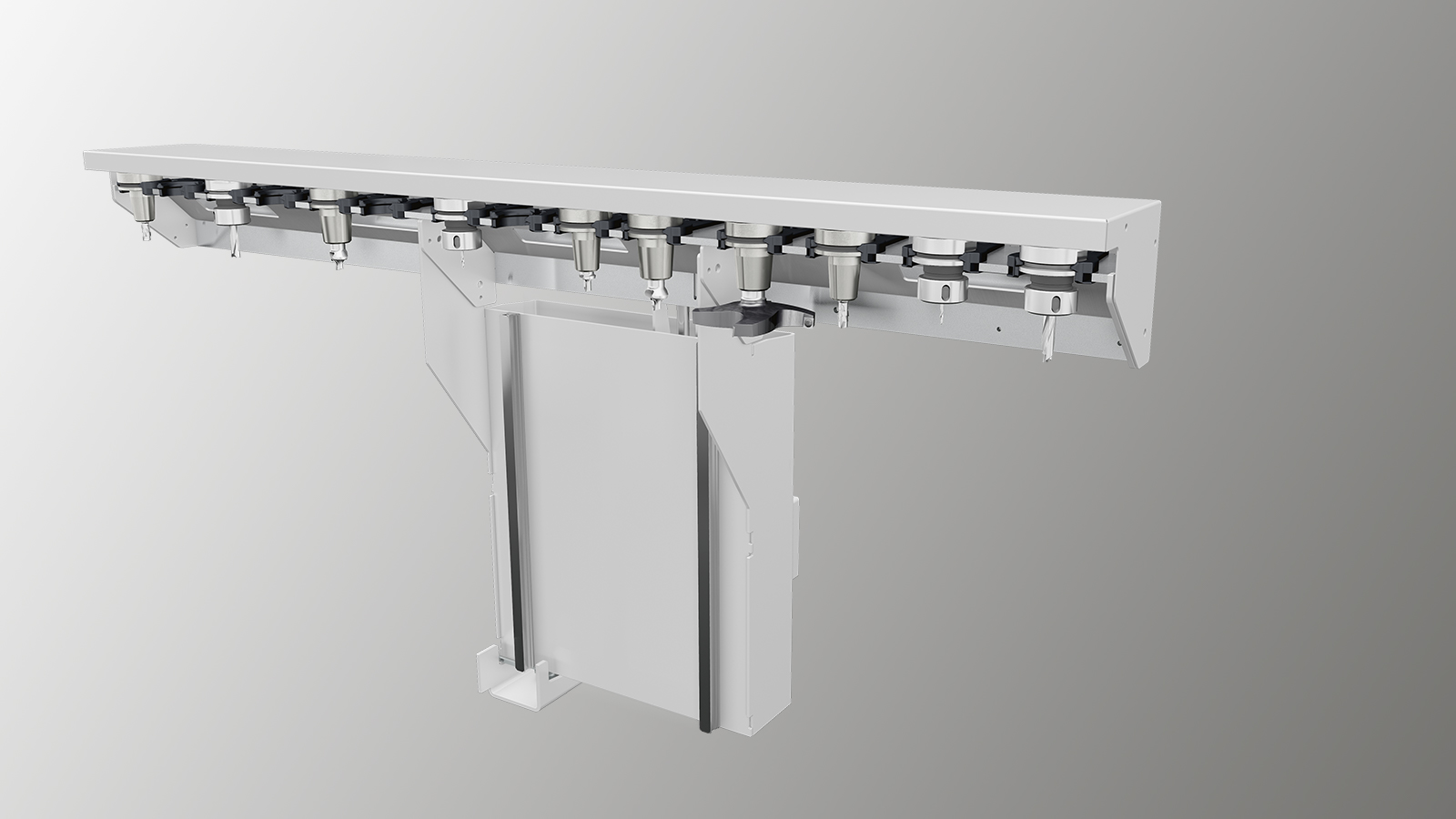

Flexibler Werkzeugwechsler 7705/7707
- Der 10-fach-Pick-Up-Wechsler ist im Maschinengestell integriert und über eine pneumatisch gesteuerte Abdeckung vor Staub und Spänen geschützt. Eine Erweiterungsoption auf bis zu 12 Werkzeugplätze ist vorhanden.
- Optional auch mit X/Y-Wechsler-Erweiterung für das NEXTEC Winkelgetriebe.

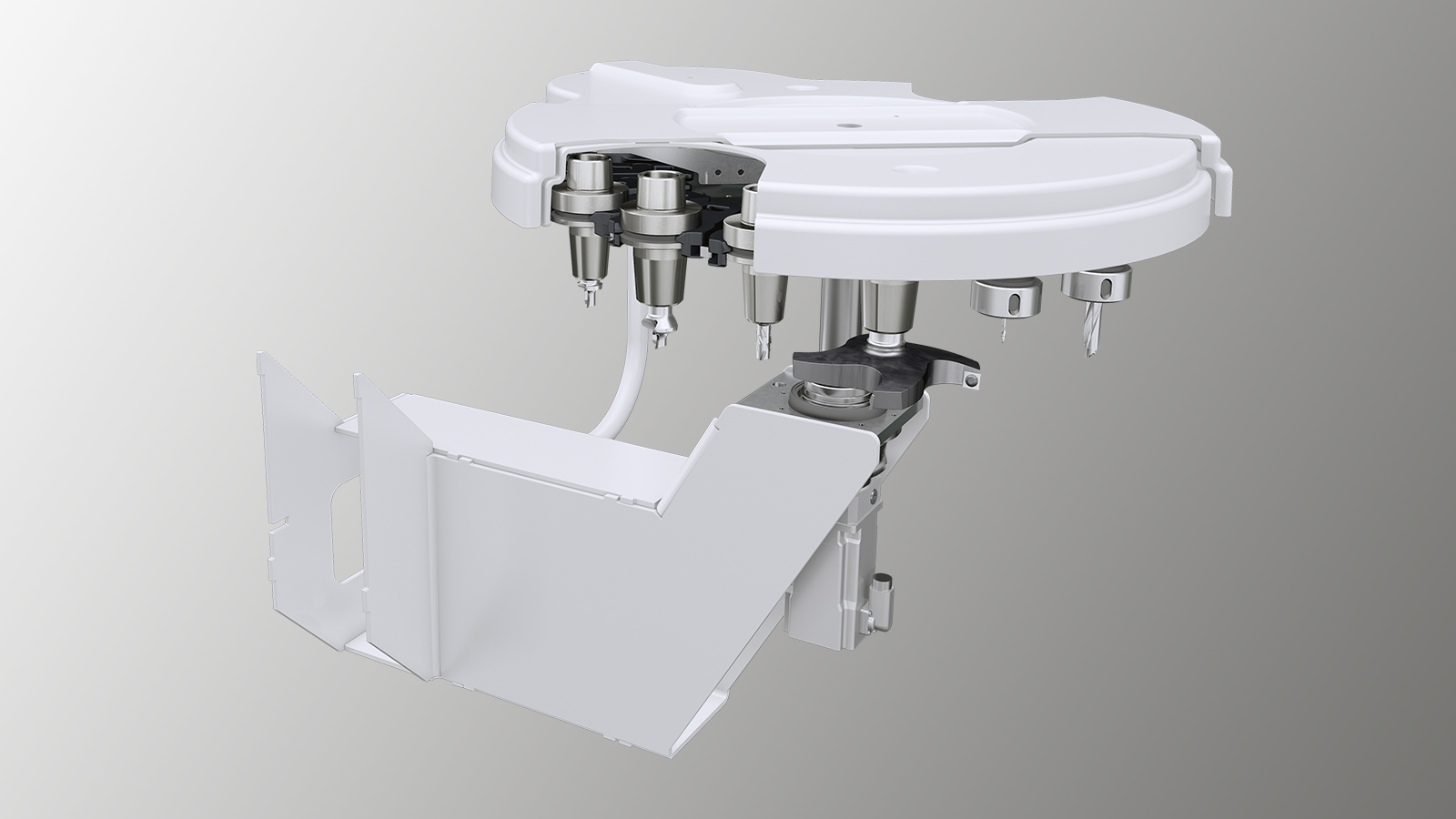

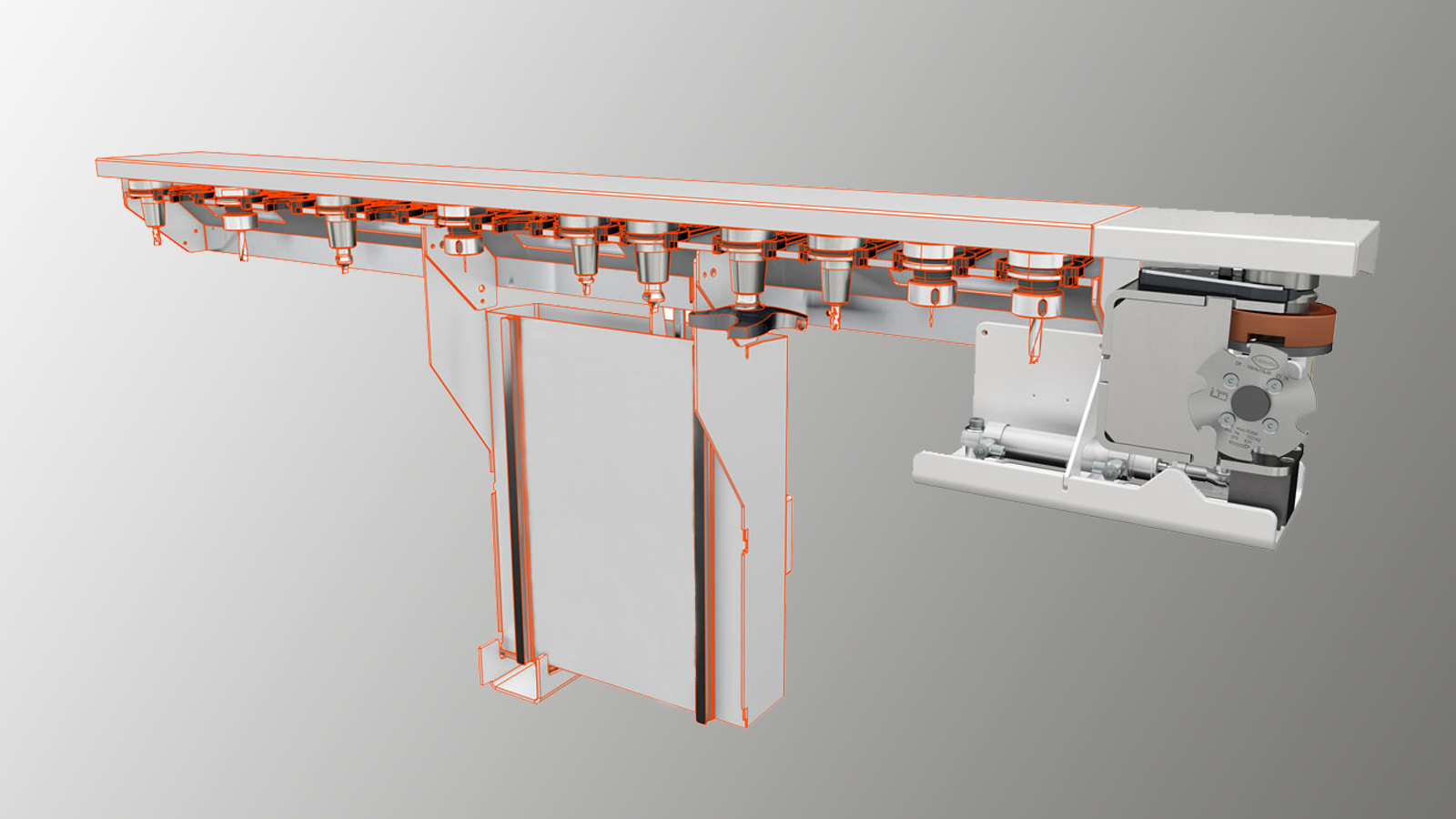

Flexibilität im Fokus - Werkzeugwechsler 7735
- Mit 14 Werkzeugplätzen ist der Standard Linear-Werkzeugwechsler gut bestückt.
- Einfach Pick-Up-Wechsler X/Y zur Übergabe eines Winkelgetriebes an die Spindel in X- oder Y-Richtung.
- Anstelle des Linearwechslers kann auch ein mitfahrender 18-Fach-Tellerwechsler bestellt werden. Ideal zum Beispiel für die 2-Feld-Bearbeitung im Pendelbetrieb.
LED-Maschinenschriftzug
Der Maschinenschriftzug "NEXTEC" ist LED-beleuchtet. Abhängig von der Farbe des LED-Maschinenschriftzugs lässt sich der Betriebszustand der Nesting Maschine auf einen Blick bestimmen.
- Grüner Schriftzug: Maschine ist betriebsbereit
- Orangener Schriftzug: Maschine ist in Betrieb
- Roter Schriftzug: Maschine ist nicht betriebsbereit

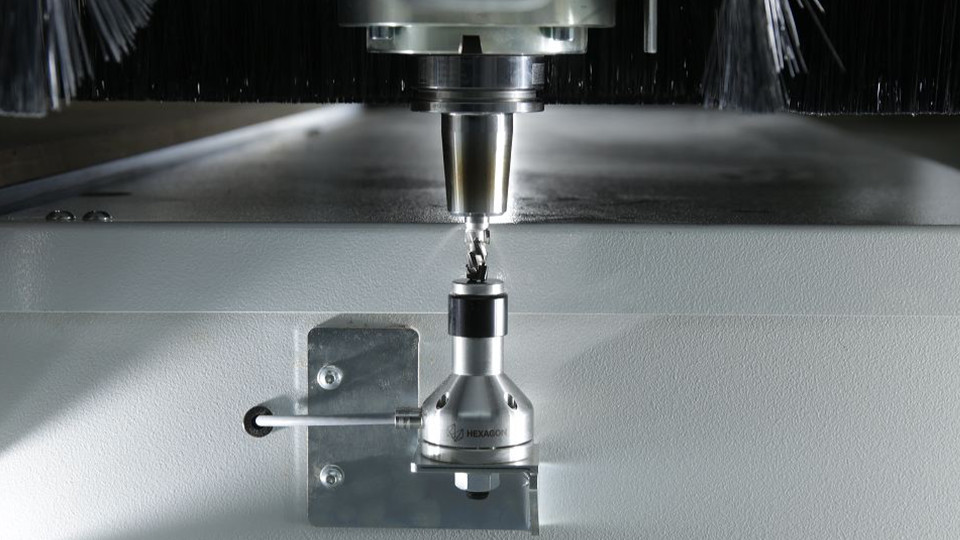

TouchTool Werkzeuglängenvermessung
TouchTool ist das ideale System für die Werkzeuglängenvermessung und korrigiert die entsprechenden Werte in der Werkzeugdatenbank. Außerdem ermöglicht Touchtool das frühzeitige Erkennen von Werkzeugbruch.

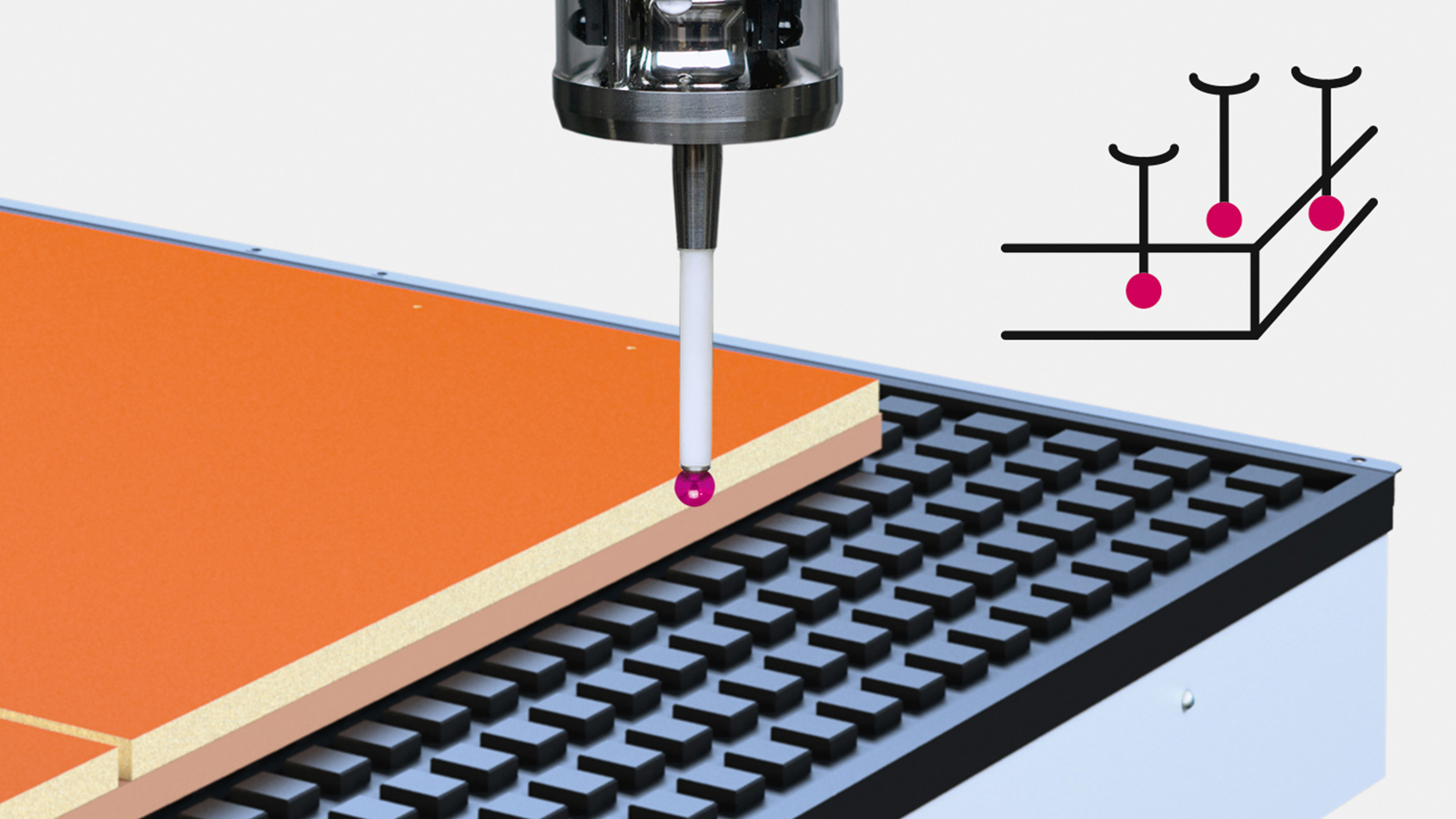

TouchProbe Werkstückvermessung
Der Präzisionsmesstaster TouchProbe vermisst mit seinem keramischen Kugeltaster Werkstücklänge, Werkstücktiefe und Materialdicke und übermittelt die Daten an die Steuerung der CNC-Maschine. Messabweichungen im Programm werden dadurch automatisch korrigiert.

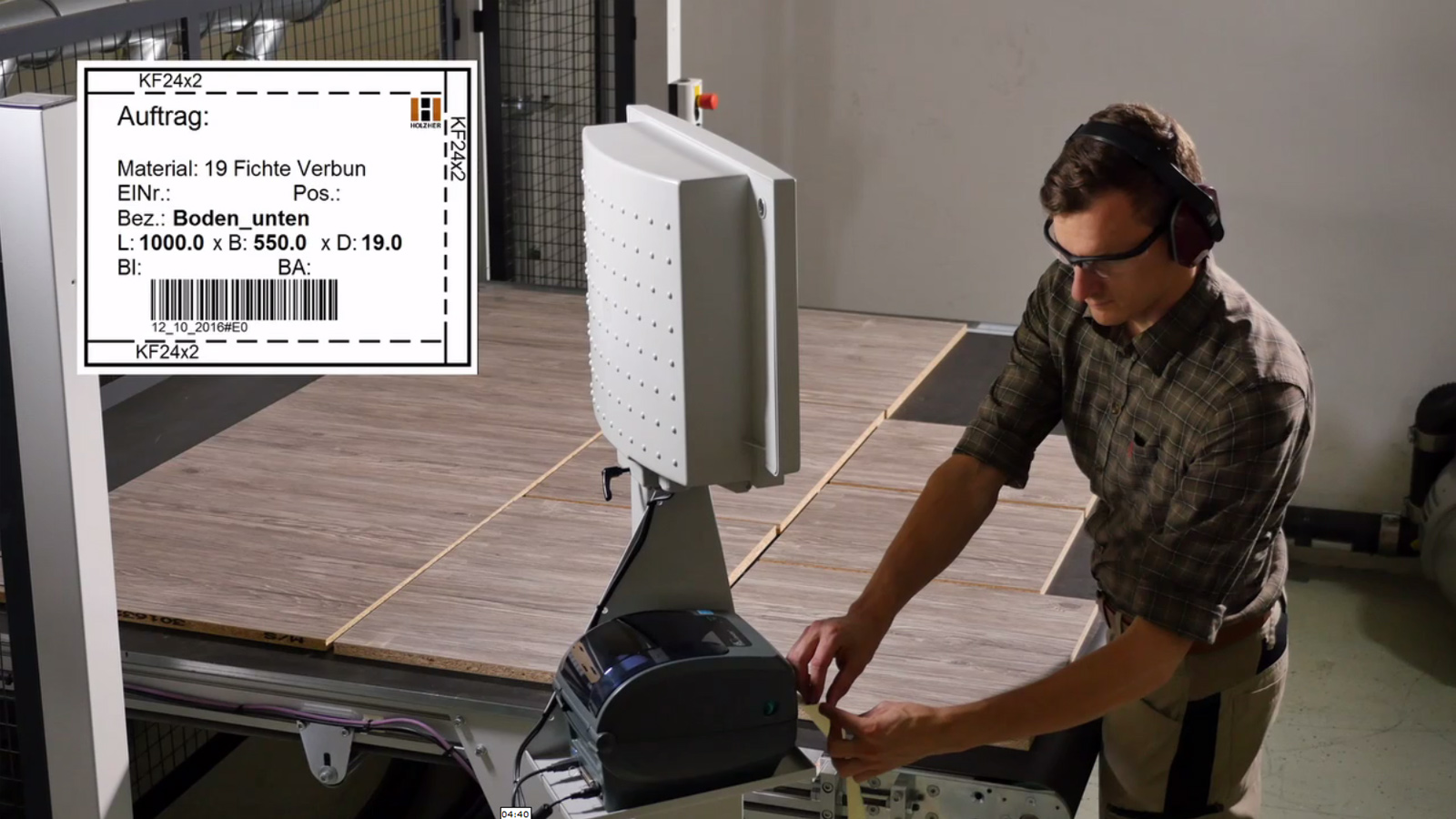

TouchLabel - Überblick beim Etikettieren
TouchLabel - die perfekte Lösung beim Etikettieren

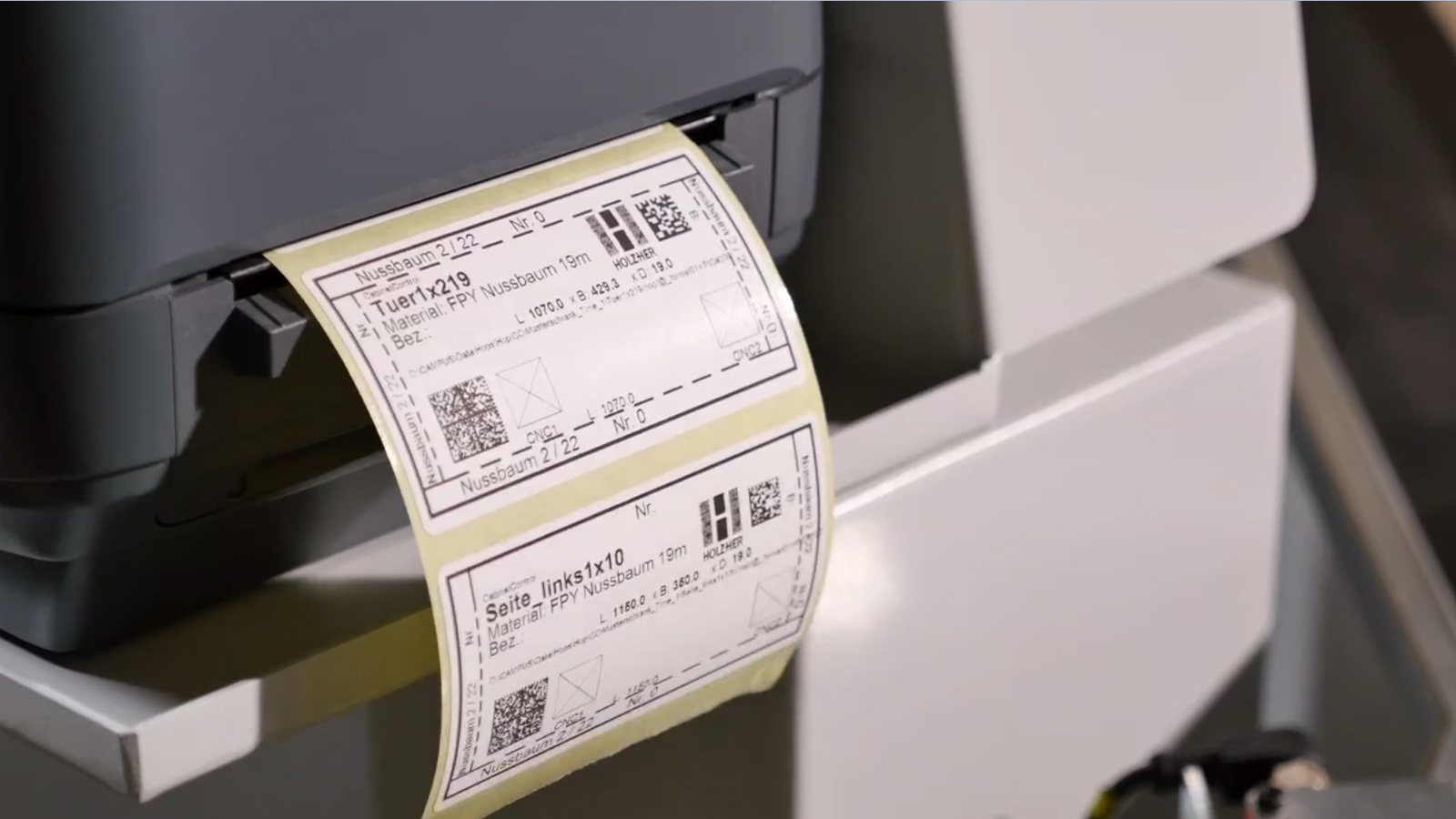

Der 21,5" TouchScreen bietet den perfekten Überblick über das Nesting-Ergebnis. Durch einfaches Antippen des Werkstücks erzeugt der im Paket enthaltene Etikettendrucker selbstklebende Barcode-Labels.
Das integrierte CAMPUS Modul Etikettendruck erlaubt dabei den Druck von Normaltext und Barcodes (Strichcode und 2D Data-Matrix). Selbstverständlich lassen sich mit dem Etikettenvorlageeditor Ihre Barcodelabels individuell anpassen.

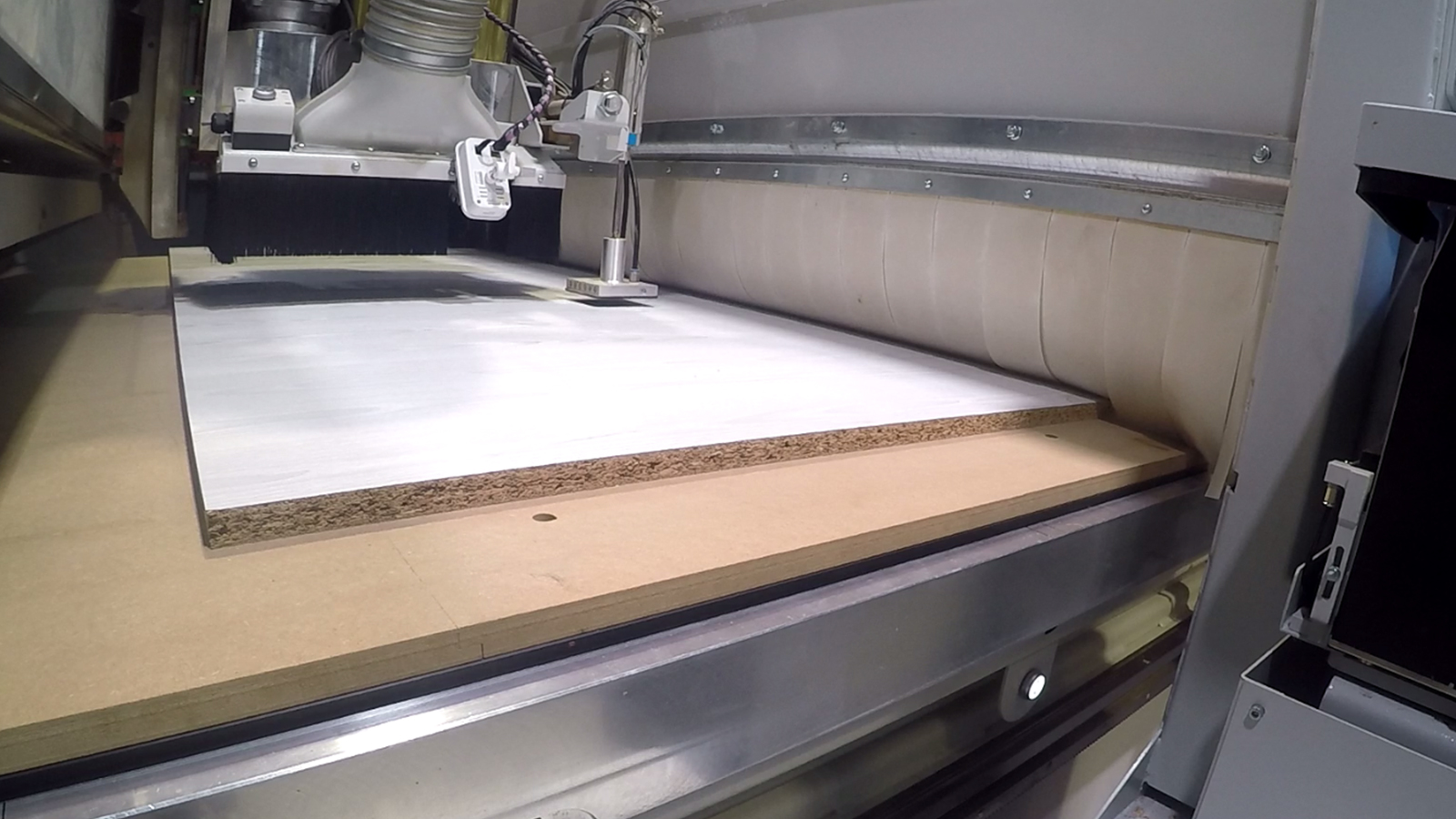

Direct Label - integrierter vollautomatischer Etikettendrucker
Die industrielle Druckereinheit Direct Label ist bedienerfreundlich in einer Schutzumhausung im Fahrständer der Nesting Maschine verbaut. Die Erzeugung und Übergabe der Labelpositionen erfolgt vollautomatisch über die CAMPUS Maschinensoftware und die BetterNest Verschachtelungssoftware.
Die Maschine holt die Etiketten der Reihe nach über einen um 90° drehbaren Stempel am Drucker ab und positioniert diese vor der Nestingbearbeitung vollautomatisch auf der Rohplatte. Möglich sind sowohl Normaltext als auch Barcodeausdrucke (Strichcode und 2D Data-Matrix). Integriert ist zudem ein Etikettenvorlageeditor zur Verknüpfung mit Labelvariablen.

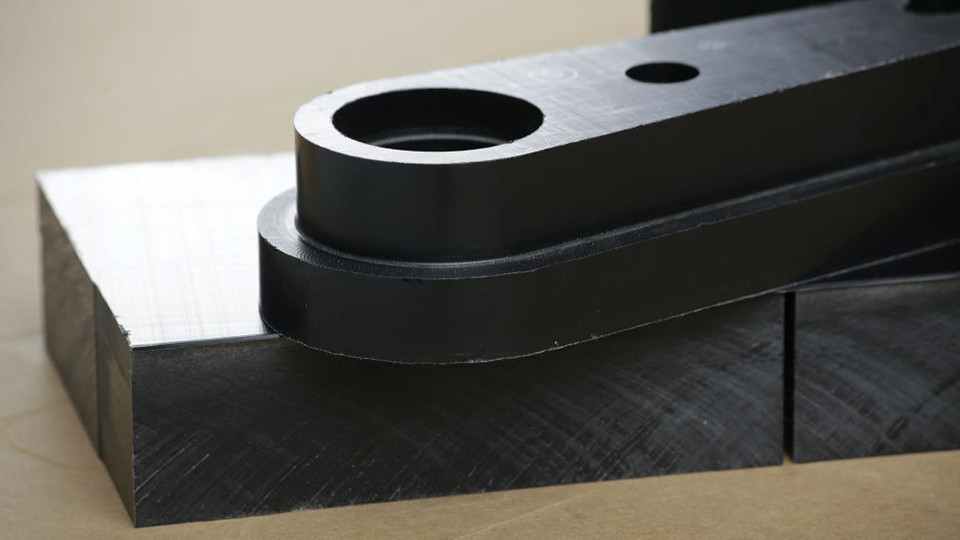

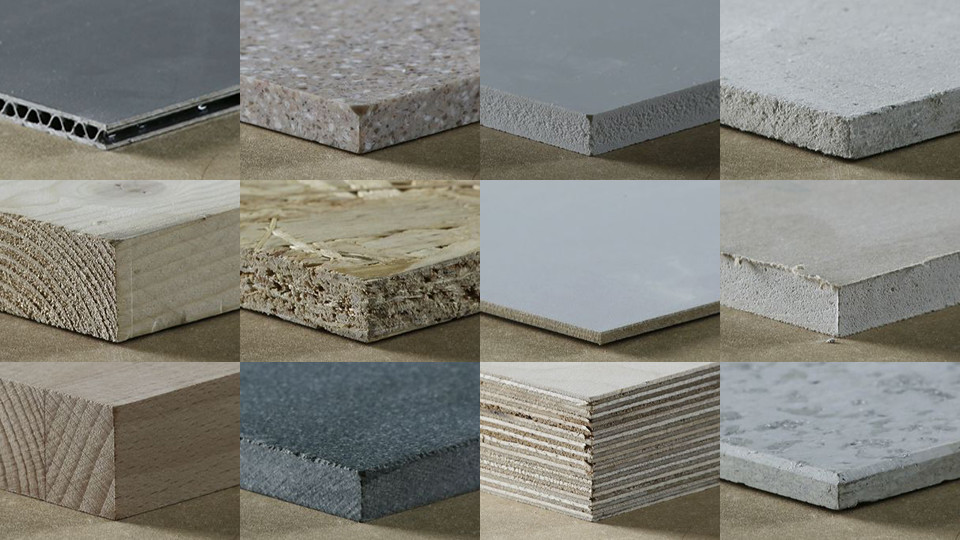

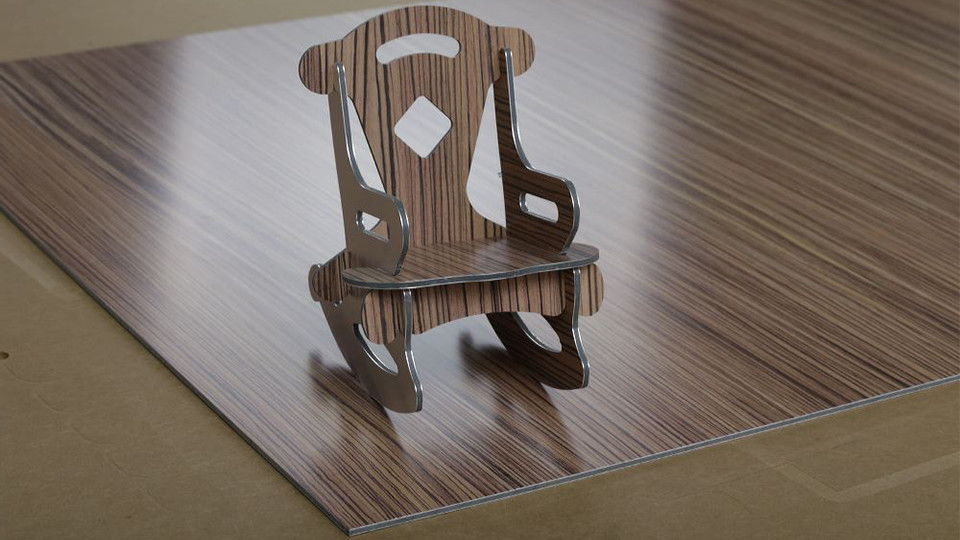

Perfekte Lösung für Ihre Materialvielfalt
Eine Maschine - Unbegrenzte Möglichkeiten
Die NEXTEC Modelle sind dank flexibler Optionen perfekt auf die Verarbeitung verschiedenster Materialien ausgelegt. Die Bearbeitung empfindlicher und schwerer Materialien wird durch Luftkissen ermöglicht. "ColdGun" eignet sich besonders für Kunststoffe, Aluminium und Verbundwerkstoffe. Dank der "ColdGun" bleiben Ihre Werkstücke und der Fräser stets kühl. Damit sorgt dieser Option auch für extrem lange Werkzeug Standzeiten. Unter anderem können folgende Materialien mit den NEXTEC Modellen bearbeitet werden:
- Plexiglas
- Kunststoff
- Acrylstein
- Aluminiumverbundstoffe
- Alu Core
- Alu Profil
- Holzwerkstoffplatten
- MDF Platten
- Massivholz Leimplatten

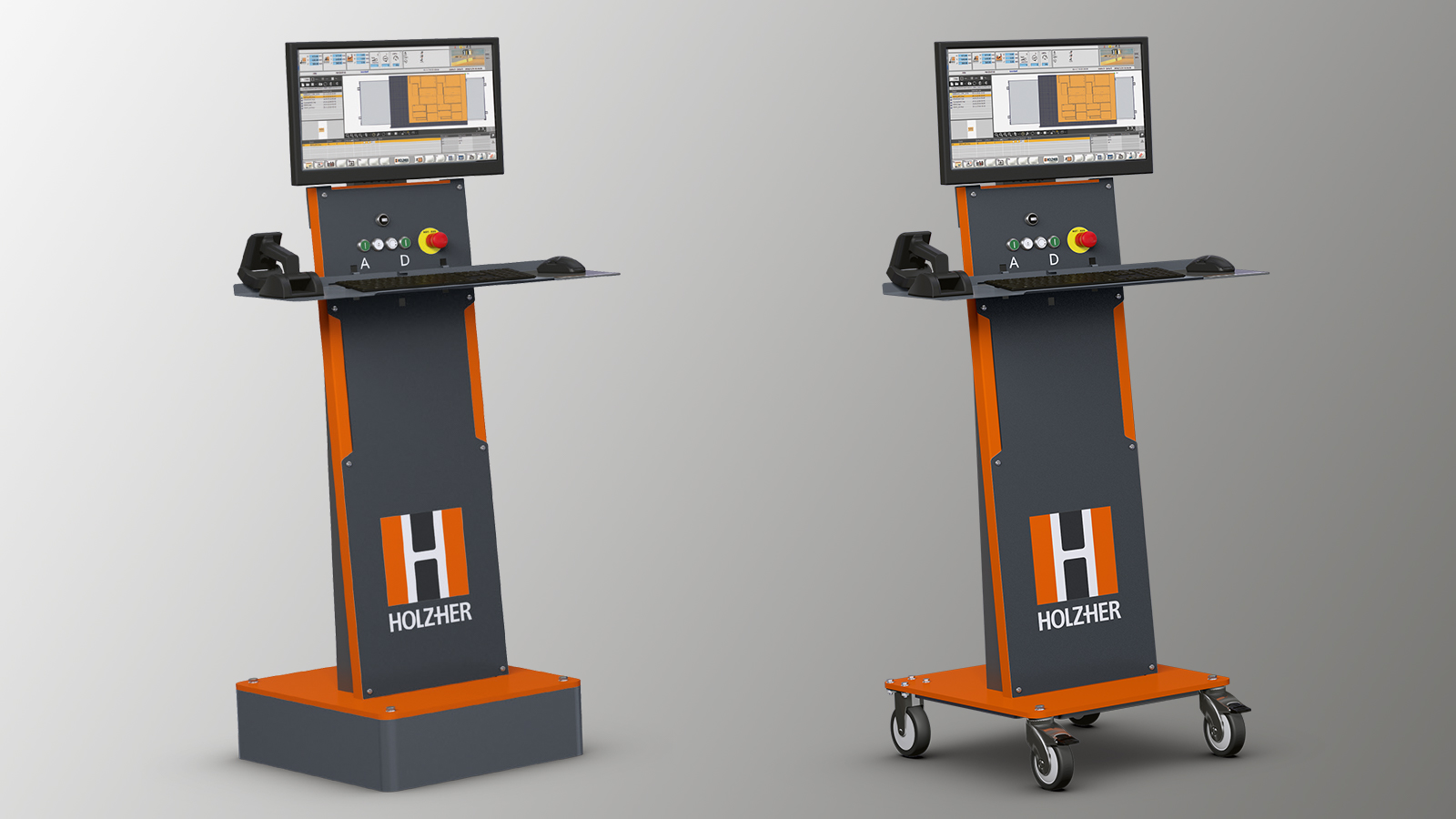

Ausgezeichnete Bediener-Ergonomie
Die ergonomische Gestaltung Ihres Arbeitsplatzes ist von immer größerer Bedeutung. HOLZ-HER bietet Ihnen ein für die NEXTEC Serie entwickeltes Bedienpult, welches mit einem 21,5" und 16:9 Bildschirm ausgestattet ist und Ihnen eine perfekte Bediener-Ergonomie bietet.
Abhängig von der Maschinenausstattung können Sie optional das Bedienpult mit fahrbarem Untersatz wählen. Durch die angebrachten Rollen kann das Pult dort platziert werden, wo es den Arbeitsprozess bestmöglich unterstützen kann.
Mit Sicherheit die volle Nutzung
Die Möglichkeit, Werkstücke optional auch an der vorderen Anschlagleiste anzuschlagen macht die NEXTEC-Baureihe noch flexibler. Formatierte Werkstücke können mühelos exakt positioniert und bearbeitet werden. Spezielle Sauger für den Rastertisch erlauben z. B. Horizontalbohrungen und Profilbearbeitungen an unterschiedlichsten Werkstücken.
Integrierte Vakuumpumpen
Die Vakuumpumpen sind bei der NEXTEC 7705 und bei der NEXTEC 7707 in das Maschinengestell integriert und daher äußerst platzsparend. Die extrem leistungsstarken und effizienten Vakuumpumpen sorgen für sicheren Halt der Werkstücke. Die wartungsarmen Trockenläufer zeichnen sich außerdem durch niedrige Geräuschemissionen und extrem geringen Wartungsaufwand aus. Die NEXTEC 7735 verfügt in der Grundausstattung über eine hocheffiziente 500m3/h Ex-live Vakuumpumpe.
Die intelligente Vakuumsteuerung ECO VAC steuert zudem beim Einsatz mehrerer Pumpen softwarebasierend die benötigte Vakuumleistung.
Alle Zahlen, alle Daten, alle Fakten – auf Knopfdruck
