HOLZ-HER NEXTEC — готов к любым задачам

Выбор за вами: модели NEXTEC

NEXTEC 7705 classic

NEXTEC 7705 classic — это идеальное решение для экономичного производства корпусной мебели на небольших и средних предприятиях.
  • Обрабатываемые размеры: 3100/3700 мм (X) и 1580 мм (Y)
  • Сверлильная головка с 14 или 24 шпинделями
  • Программный пакет и обучение входят в комплект поставки
  • Опциональный толкатель со встроенной вытяжкой и приемным столом (вариант push)

NEXTEC 7707 push

Для предприятий с высоким уровнем автоматизации станок NEXTEC 7707 push дополнительно оснащен удобным приемным столом с ленточным транспортером.
  • Обрабатываемые размеры: 3100/4600 мм (X) и 2200 мм (Y)
  • Автоматический толкатель со встроенной вытяжкой
  • Неподвижный приемный стол; в качестве опции оснащается ленточным транспортером
  • Также предлагается в варианте classic без автоматизирующих компонентов

Также предлагается в виде особо гибкого 5-осевого варианта

NEXTEC 7735 classic

NEXTEC 7735 classic предлагает все возможности технологии NEXTEC, дополненные гибкостью 5-осевой обработки. Великолепная 5-осевая обработка с ЧПУ на высочайшем уровне — и при этом просто и с точностью ЧПУ.
  • Обрабатываемый размер 3700/4600/6250 мм (X) и 2200 мм (Y)
  • Сверлильная головка с 16 или 24 шпинделями
  • 5-осевой фрезерный агрегат: 10/12/17 кВт, с жидкостным охлаждением
  • Программный пакет и обучение входят в комплект поставки

NEXTEC 7735 push / automatic / lift

Для предприятий с высоким уровнем автоматизации компания HOLZ-HER предлагает идеальное решение для любых требований с самыми разными вариантами автоматизации
  • NEXTEC 7735 push с автоматическим толкателем и ленточным транспортером
  • NEXTEC 7735 lift с подъемным столом и подающими роликовыми транспортерами
  • NEXTEC 7735 automatic для интеграции со складом плитных материалов

Отличительные особенности HOLZ-HER NEXTEC

Благодаря продуманному программному пакеты и многочисленным техническим преимуществам обрабатывающие центры HOLZ-HER NEXTEC представляют собой комплексное решение для мебельного производства будущего. Здесь вы найдете краткий обзор всех преимуществ:

CabinetSelect

Программное обеспечение CabinetSelect — это главный компонент системы ЧПУ станка NEXTEC. Благодаря библиотеке, содержащей более 300 шаблонов, вы можете выбрать требуемый образец мебели и индивидуально изменить его размеры и количество в штуках, а также подобрать материалы и фурнитуру.

Просто перетащите необходимые образцы в рабочую область, составив таким образом заказ для клиента, например, весь кухонный гарнитур.

Само собой разумеется, что благодаря модулю CabinetControl Base можно в любой момент пополнить библиотеку собственными проектами. Благодаря центру NEXTEC ваша мебель будет такой же индивидуальной, как и ваши клиенты!

Линейный лазер DirectCut

Быстрая распиловка с размещением заготовок по лазерным линиям делает ценные детали из обрезков. Функция обучения, интегрированная в программное обеспечение DirectCut, максимально упрощает правильное позиционирование даже для деталей произвольной формы или со свилеватой структурой. Просто переместите лазер к кромке плиты. Сохраните это положение с помощью пульта и запустите программу ЧПУ.



Вам нужно быстро распилить какую-нибудь деталь? Функция отдельного распила в программном обеспечении DirectCut избавит вас использования форматной пилы. Лазерный луч точно показывает, где пройдет распил.

Свободный выбор соединителей

Серия NEXTEC предлагает продуманные решения для всех распространенных соединителей. Классические соединители для технологии Nesting или новые соединители Cabineo — программа знает все необходимые операции и выполняет их в правильном месте.

Для стандартных дюбельных соединений с горизонтальными отверстиями у NEXTEC есть целых два опциональных пакета: вы можете использовать вторую технологическую операцию для деталей на специально разработанных присосках, чтобы выполнить отверстия для дюбелей и креплений Minifix. Конечно же, так можно выполнять и горизонтальные вырезы, пазовые соединения и другие фрезерные работы.

Оптимальное ПО для раскладки деталей BetterNest

Оптимизация отходов и методов благодаря новому управляющему программному обеспечению

Быстрое распространение технологии Nesting в качестве комбинированного решения для раскроя и обработки на станках с ЧПУ, в том числе и большого количества плитных материалов, также предъявляет повышенные требования к соответствующему программному обеспечению. Поэтому для обрабатывающих центров серии NEXTEC компания HOLZ-HER предлагает программное обеспечение BetterNest, представляющее собой дополнительный модуль к программному обеспечению CAMPUS / NC Hops.

Этот модуль предлагается в версии только для прямоугольных деталей или же в варианте для деталей произвольной формы. Благодаря совершенно новому алгоритму работы он обеспечивает ранее недостижимые результаты с гораздо меньшим объемом обрезков по сравнению с другим программным обеспечением для технологии Nesting. Вместе с управлением, которое отличается простотой несмотря на широкие возможности станка, обеспечивается значительное облегчение программирования как в офисе, так и на самом станке, а также повышается безопасность технологического процесса.

Гибкость в применении благодаря 5-осевой головки для NEXTEC 7735

«Пятое измерение» в обработке древесины

Карданная обрабатывающая головка мощностью до 17 кВт (стандартная комплектация: 10 кВт) обеспечивает прецизионное изготовление сложных дугообразных или изогнутых деталей, например, для лестничных маршей мебельных и строительных элементов со сложным дизайном. Компактная мощная обрабатывающая головка с полной интерполяцией работает с частотой вращения до 24 000 оборотов в минуту и выдерживает очень высокие нагрузки благодаря керамическим подшипникам и жидкостному охлаждению.

Особенностью опционального шпинделя мощностью 17 кВт (S6) является технология PRO-TORQUE, которая благодаря автоматической механической фиксации оси A и C позволяет получать очень высокий крутящий момент на шпинделе. Оптимальный отсос стружки обеспечивается возможностью позиционирования отсасывающего кожуха в восьми положениях и предлагаемым в качестве опции транспортером для стружки.

Гибкий в применении стол Nesting

Высокоэффективный стол Nesting

Технология Nesting для рационального производства. При использовании этой технологии пористая подложка (чаще всего тонкая плита из МДФ) прижимается к столу станка под действием вакуума. При этом данная плита служит как своего рода плоская присоска и опора для обрабатываемых деталей. Технология Nesting позволяет оптимально обрабатывать и раскраивать плитные материалы.

  • Для форматирования согласно вложенным схемам раскроя на столе Nesting.

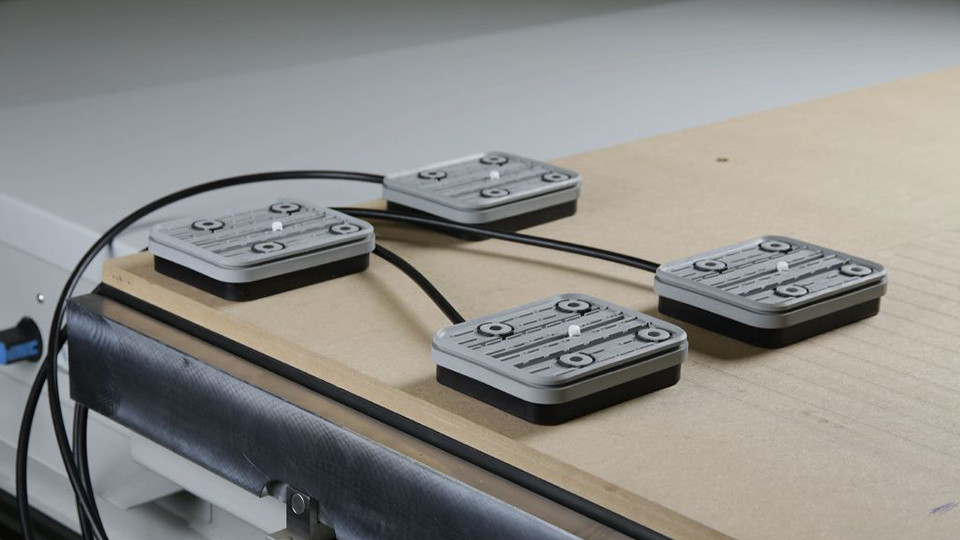

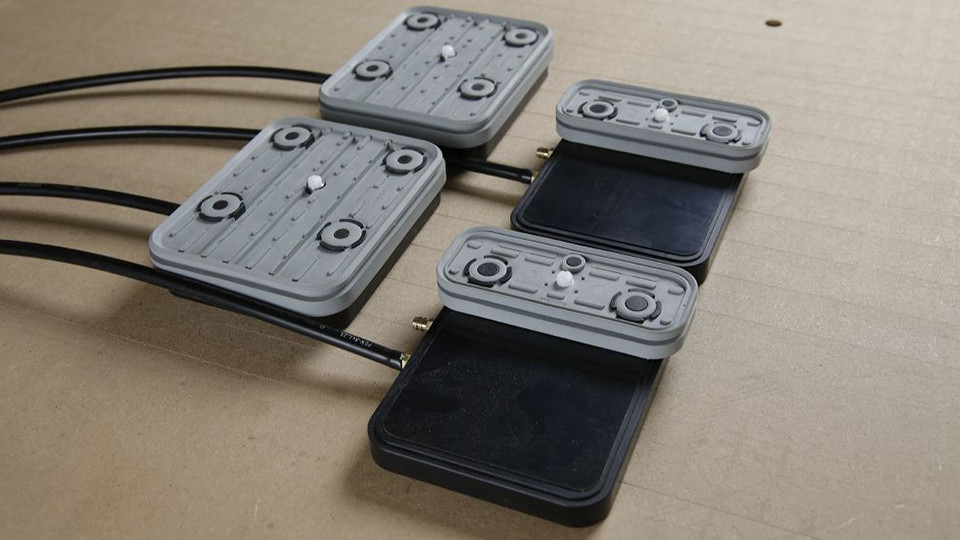

  • Обработка деталей на вакуумных присосках с ручным позиционированием.
  • Минимальный шаг (50 мм) стола Nesting от компании HOLZ-HER гарантирует хорошее создание вакуума по всей площади стола.

Сверлильная головка с возможностью расширения

Убедительные результаты обработки

Уже в стандартной комплектации станок NEXTEC 7705 и 7707 оснащается полностью оснащенной сверлильной головкой с 14 шпинделями и пазовальной пилой. NEXTEC 7735 оснащен даже 16 сверлильными шпинделями. Если требуется повысить производительность сверления, можно использовать сверлильную головку XL, имеющую до 24 сверлильных шпинделей и пазовальную пилу для оси X.

Гибкое устройство смены инструментов 7705/7707

  • 10-местное устройство смены инструментов встроено в станину станка и защищено кожухом от пыли и стружки. Перемещение кожуха выполняется пневматическим приводом. Возможно расширение до 12 мест.
  • В качестве опции также с расширением устройства смены инструментов для осей X/Y с целью использования углового редуктора NEXTEC.

Гибкость на переднем плане — устройство смены инструментов 7735

  • Хорошая оснащенность линейного устройства смены инструментов с 14 местами в стандартном варианте.
  • Простое устройство смены инструментов X/Y для угловой передачи на шпиндель по оси X или Y.
  • Вместо линейного устройства также можно заказать синхронизированное 18-местное дисковое устройство смены инструментов. Оно идеально подходит, например, для обработки в двух секциях в маятниковом режиме.

Надпись на станке со светодиодной подсветкой

Надпись NEXTEC на станке имеет светодиодную подсветку. В зависимости от цвета этой подсветки оператор может сразу определить рабочее состояние станка.

  • Зеленая надпись: станок готов к работе
  • Оранжевая надпись: станок работает
  • Красная надпись: станок не готов к работе

Система измерения длины инструмента TouchTool

TouchTool — это идеальная система для измерения длины инструмента, которая корректирует соответствующие значения в базе данных инструментов. Кроме того, она позволяет заблаговременно распознать возможность поломки инструмента.

Система измерения деталей TouchProbe

Прецизионный измерительный щуп TouchProbe с керамической головкой измеряет длину и глубину детали, а также толщину материала и передает полученные данные в систему управления станка с ЧПУ. Это позволяет автоматически корректировать измерения размеров в программе.

TouchLabel — наглядность при этикетировании

TouchLabel — превосходное решение для этикетирования

21,5-дюймовый сенсорный экран обеспечивает прекрасный обзор результатов обработки по технологии Nesting. При простом прикосновении к отображаемой заготовке на экране принтер этикеток, который входит в комплект поставке, распечатывает самоклеющиеся этикетки со штриховым кодом.

При этом встроенный модуль CAMPUS для печати этикеток позволяет печатать как обычный текст, так и штриховые коды (Strichcode и 2D Data-Matrix). Конечно же, этикетки со штриховым кодом можно изменять в редакторе шаблонов с учетом ваших индивидуальных требований.

Direct Label — интегрированный автоматический принтер этикеток

Промышленный принтер Direct Label удобно размещен в защитном кожухе в подвижной стойке станка с технологией Nesting. Программное обеспечение станка CAMPUS и ПО для раскладки деталей BetterNest автоматически создают и передают данные о размещении этикеток.

Станок поочередно захватывает этикетки с принтера с помощью поворачиваемого на 90° штемпеля и автоматически размещает их на плите перед обработкой по технологии Nesting. Возможна печать как обычного текста, так и штриховых кодов (Strichcode и 2D Data-Matrix). Также интегрирован редактор шаблонов этикеток, позволяющий использовать переменные этикеток.

Превосходное решение для самых разных материалов

Один станок — безграничные возможности

Благодаря различным опциям модели NEXTEC идеально подходят для обработки самых разных материалов. Работа с чувствительными и тяжелыми материалами облегчается благодаря воздушной подушке. Опция ColdGun особенно хорошо подходит для пластмасс, алюминия и композитных материалов. Благодаря ей детали и фреза всегда остаются холодными. Таким образом, данная опция гарантирует чрезвычайно долгий срок службы инструментов. Ниже перечислены некоторые материалы, которые могут обрабатываться на станках NEXTEC.

  • Плексиглас
  • Пластмасса
  • Акриловый камень
  • Композитные алюминиевые материалы
  • Материалы с алюминиевым сердечником
  • Алюминиевые профили
  • Плитные древесные материалы
  • Плиты из МДФ
  • Клееные щиты из массивной древесины

Великолепная эргономика для оператора

Эргономика рабочего места всегда имеет большое значение. Для станков серии NEXTEC компания HOLZ-HER предлагает специально разработанный пульт управления, оснащенный монитором с диагональю 21,5" и соотношением сторон 16 : 9, который гарантирует идеальные условия работы для оператора.

В качестве опции и в зависимости от комплектации станка можно выбрать пульт с передвижной стойкой. Благодаря колесикам пульт можно разместить именно в том месте, где на нем удобнее всего работать.

Полное использование возможностей

Возможность в качестве опции упереть заготовки об переднюю упорную планку делает станки серии NEXTEC еще более гибкими в эксплуатации. Раскроенные по формату детали можно без труда точно позиционировать и обработать. Специальные присоски для стола с координатной сеткой позволяют, например, сверлить горизонтальные отверстия и обрабатывать профили на самых разных деталях.

Встроенные вакуумные насосы

На станках NEXTEC 7705 и NEXTEC 7707 вакуумные насосы встроены в станину и поэтому не занимают много места. Данные высокопроизводительные и эффективные вакуумные насосы надежно удерживают детали. Кроме того, эти насосы с сухим ходом отличаются малой шумностью и почти не требуют технического обслуживания. Станок NEXTEC 7735 в стандартной комплектации оснащен высокоэффективным вакуумным насосом Ex-live производительностью 500 м3/ч.

В случае использования нескольких насосов интеллектуальная программная система ECO VAC управляет требуемой мощностью вакуума.

Любые числа, любые данные, любые факты — одним нажатием кнопки

Брошюра NEXTEC 7705|7707

Все, что вы хотите узнать о моделях HOLZ-HER NEXTEC 7705|7707, можно найти в нашей брошюре в компактной форме. (PDF/2,3 МБ)

Брошюра NEXTEC 7735

В нашей брошюре в компактной форме содержится вся техническая информация о 5-осевом решении NEXTEC 7735.
(PDF/0,5 МБ)
