CNC Bearbeitungszentrum EPICON 7135: 5-Achsen - der Leistungsträger für Ihre Werkstatt

5-Achsen CNC Maschine Epicon 7135 von HOLZHER - Holzbearbeitung und Plattenbearbeitung

Perfekte Fräsergebnisse – dafür sorgen die schwere Bauweise und hochgenaue Komponenten der kompletten EPICON-Familie. Der 13-kW-5-Achskopf und optimal ausgestattete Bohrgruppen machen dieses Bearbeitungszentrum auch in Ihrer Werkstatt zum absoluten Leistungsträger.

Ob für die Plattenbearbeitung, im Massivholz oder bei Verbundwerkstoffen – die EPICON CNC-Bearbeitungszentren überzeugen mit optimalen Ergebnissen! Die EPICON 7135 ist mit einer Bearbeitungstiefe von 1500 mm lieferbar.

Egal ob Sie den Maschinentisch über die praktischen Punktlaser einrichten wollen, die visuelle Unterstützung durch den einzigartigen VISE LED-Tisch bevorzugen oder den komplett automatischen Synchro Drive-Tisch favorisieren: Die EPICON wird Sie auf jeden Fall überzeugen!

Preise
x

Unterschiedliche Anforderungen – unterschiedliche Preise

Der Preis für eine HOLZ-HER Maschine ist so individuell wie Ihre Anforderungen. Deshalb besprechen wir am besten kurz, was Ihnen wichtig ist – und schon bekommen Sie ein erstes, unverbindliches Angebot von uns.

* Erforderliche Felder

  1. Ich bin damit einverstanden, dass meine oben eingegebenen Daten zur Beantwortung und Dokumentation meiner Anfrage in den Systemen der Weinig Gruppe gemäß der Datenschutzerklärung verarbeitet werden.
Persönliche beratung
x

Persönliche Beratung – für eine höhere Produktivität und mehr Effizienz

Gemeinsam mit Ihrem HOLZ-HER Experten finden Sie die optimale Maschine für Ihre Anforderungen. Senden Sie uns einfach das ausgefüllte Formular zu – und Ihr HOLZ-HER Experte vor Ort bespricht alles Weitere mit Ihnen.

* Erforderliche Felder


Das bietet Ihnen die HOLZ-HER EPICON Serie

Das bietet Ihnen die HOLZ-HER EPICON 7135

Technische Details

Power-5-Achs-Fräsaggregat

Bewährte 5-Achs-Technologie – inkl. Beckhoff Antriebe und Steuerung

Die vollständig interpolierende 13 kW 5-Achsen-Spindel (Standard) ist beidseitig keramisch gelagert und sorgt für extrem hohe Haltekräfte der Antriebe.

Für die extreme Massivholzbearbeitung ist die optionale PRO-Torque-Spindel ideal. Mit einer Leistung von 18 kW und mechanischen Bremsen in den A- und C-Achsen sorgt diese für extreme Steifigkeit und perfekte Ergebnisse bei hohen Vorschubgeschwindigkeiten und großer Spanabnahme.



Bluetooth Monitoring Chip

Datenerfassung und Spindelmonitoring

Alle Fräsaggregate der HOLZ-HER CNC Bearbeitungszentren können ab sofort mit dem Monitoring-Chip „ChipControl“ ausgestattet werden.

Über Bluetooth werden alle überwachten Daten an den Rechner bzw. an die viaCockpit App übermittelt. Bei Überschreitung von Sicherheitsparametern wird ein Alarm am Maschinenmonitor und auf ViaCondition bzw. viaCockpit angezeigt und die jeweiligen Informationen zur Verfügung gestellt.

Das neue ChipControl

  • meldet Vibrationen die z.B. bei unwuchtigem Werkzeug oder Schneidenbruch entstehen
  • meldet wenn ein Lager einen leichten Defekt auf Grund eines Crashs oder ähnlichem hat
  • überwacht die Lagertemperatur bei Bearbeitungen mit hoher Spindelbelastung
  • meldet eine Überhitzung der Spindel bzw. der Lagerung
  • redundante Drehzahlüberwachung
  • ermöglicht eine präventive Diagnose für vorausschauende Wartungen

CAMPUS 5-Achs-Module - 3D Simulation

CAMPUS 5-Achs-Modul Simultanfräsen

3D-Abtragssimulation als Standardfeature

Bereits in der Grundausstattung werden die EPICON  Maschinen mit einer ausgereiften 3D-Abtragssimulation geliefert. Als Zusatzoption kann die CAMPUS 3D-Maschinensimulation bestellt werden. Diese bietet:

  • Kollisionsüberwachung
  • Dreidimensionale Simulation der Maschinenbewegungen und des Materialabtrags am Werkstück
  • Grafische Darstellung von Bearbeitungskopf, Werkzeug und Werkzeugaufnahme, Tisch und Spannmittel.
  • Upgrade auf die oben gezeigte Maschinensimulation mit Darstellung der Konsolen, Sauger und Spannmittel möglich.

Perfekt optimiertes 5-Achs-Fräsen mit dem High-Speed-Curve Performance Paket

Für 5-Achs Power User bietet das optionale High-Speed-Curve Performance Paket zusätzliche Vorteile. Damit wird die erstklassige Leistung der 5-Achs-Spindel für echtes High-Speed-Fräsen mit perfekten Ergebnissen genutzt. Das High-Speed-Modul ist auch ideal zur Steigerung der Leistung bei Anbindung von CAD/CAM Fremdsoftware und bietet perfekte Spline-Interpolationen.

CAMPUS 5-Achs-Modul Simultanfräsen

Das Ergänzungsmodul zu NC-HOPS unterstützt die interpolierende 5-Achs-Bearbeitung in vielen Bereichen, zum Beispiel:

  • 5-Achs-Simultanfräsen.
  • Unterstützung der 5-Achs-Interpolation durch obere und untere Leitkurve (Simultanbearbeitung).
  • Zwei Konturen auf definierten Layern werden als 5-achsige Bearbeitung interpretiert.

Integrierter Bohrkopf 14 | 21 | 31 Spindeln

Integrierter Bohrkopf 14 Spindeln
Integrierter Bohrkopf 21- bzw. 31-Spindeln

Mit den integrierten Bohrköpfen ist die EPICON 7135 perfekt bestückt.

14-Spindler

  • Bohraggregat mit 10 Vertikalspindeln
  • Vier Horizontalspindeln (Erweiterbar um dritte Horizontalspindel in X-Richtung und zweite Horizontalspindel in Y-Richtung)
  • Integrierte Nutsäge in X-Richtung (Optional zweite Nutsäge in Y-Richtung)

21-Spindler

  • Bohraggregat mit 15 Vertikalspindeln
  • Sechs Horizontalspindeln (Erweiterbar um dritte Horizontalspindel in X-Richtung und zweite Horizontalspindel in Y-Richtung)
  • Integrierte Nutsäge in X-Richtung (Optional zweite Nutsäge in Y-Richtung)

31-Spindler

  • Bohraggregat mit 25 Vertikalspindeln
  • Sechs Horizontalspindeln (Erweiterbar um dritte Horizontalspindel in X-Richtung und zweite Horizontalspindel in Y-Richtung)
  • Integrierte Nutsäge in X-Richtung (Optional zweite Nutsäge in Y-Richtung)

Bearbeitungskopf - optimiert für die Praxis

Bohren, sägen, fräsen, nuten – der Bearbeitungskopf der EPICON Serie

Bohren, sägen, fräsen, nuten – der Bearbeitungskopf der EPICON Serie ist multifunktional ausgestattet und perfekt bestückt für die rationelle Fertigung einfacher und komplexer Korpusteile im Dauereinsatz.

Die integrierte und kompakte Bauweise macht den Bearbeitungskopf zum Vorbild in Dynamik, Beschleunigung und Positioniergenauigkeit. Bereits in der Basisbestückung bietet die EPICON Serie ein breites Bearbeitungsspektrum.

Schlosskastenfräser für Türenprofis

Schlosskastenfräser für Türenprofis
Effektive Bearbeitung von Tür- und Rahmenbauteilen

Schlosskasten Fräsen

Durchzugsstarke Fräsmotoren am optionalen Horizontalfräsaggregat machen die EPICON Serie zum absoluten Türenprofi. In der 5-Achs Ausführung übernimmt das Fräsaggregat natürlich auch diese Aufgabe.

  • Passend dazu bietet HOLZ-HER eine breite Auswahl an leistungsstarken und zuverlässigen Wechselaggregaten für alle Einsatzgebiete.

Hochflexible Bearbeitungstische

Standard Konsolentisch
X-MOVE Table
Pneumatisch heb- und senkbare Beschickungshilfen

Standard: Konsolentisch – die Werkstückauflage für optimale Arbeitsabläufe

Präzise Fertigung verlangt exaktes und sicheres Positionieren der Werkstücke. Dafür ist die EPICON Serie mit einem Konsolentisch ausgestattet. Er bietet Ihnen eine hohe Flexibilität in allen Bereichen der Bearbeitung, auch kompliziert geformte Werkstücke sind schnell und einfach zu fixieren.

  • Massive Konsolen mit Einkreisvakuumsystem, sechs leicht verschiebbare Traversen – in X-Richtung pneumatisch klemmbar. Sowohl Rechts- als auch Linkshänder können die Konsolen pneumatisch per Drehknopf leicht bedienen.
  • Maßbänder in X-Richtung zur schnellen Positionierung der Konsolen, Laserpointer zum genauen Positionieren der Vakuumsauger. Weitere Konsolen und Vakuumsauger optional erhältlich.
  • 125 Millimeter hohe Sauger verschaffen dem Bearbeitungskopf freien Zugang von allen Seiten.
  • Mitfahrende Anschläge, exzentrisch in gehärteten Führungsbuchsen. Anschläge pneumatisch versenkbar.
  • Vier pneumatisch heb- und senkbare Beschickungshilfen zum einfachen Positionieren schwerer Werkstücke. Zusätzliche Beschickungshilfen optional.
  • Zwei großflächige Druckknöpfe zum Spannen.
  • Mehr Kapazität durch zusätzliche Bearbeitungsfelder (optional).
  • Keine Vakuumverluste durch einzeln schaltbare Vakuumzonen.
  • Hochleistungsvakuumpumpen – 100 m3/h.
    Optional: Vakuumpumpen mit 140 m3/h und 250 m3/h.

SynchroDrive Maschinentisch

Moderne Fertigungstechnik mit bis zu 50 Servo-Achsen

Für schnelles, präzises und sicheres Positionieren der Vakuumsauger für wechselnde Werkstückgrößen:

  • optional mit sechs bis zehn Konsolen und drei oder vier Saugerwagen pro Konsole
  • jede Konsole und jeder Saugerwagen verfügen über einen eigenen hochpräzisen Servomotor zur Positionierung
  • alle bis zu 50 Servo-Achsen des SynchroDrive Tisches werden über die Maschinensoftware synchron angesteuert und positioniert, somit wird die Rüstzeit des Tisches auf ein absolutes Minimum reduziert und gleichzeitig eine exakte Position der Konsolen und Vakuumsauger auf dem Tisch garantiert
  • verschiedene Saugergrößen sowie spezielle Massivholzsauger und Rahmenspanner passen den SynchroDrive Tisch an jede Anwendung an

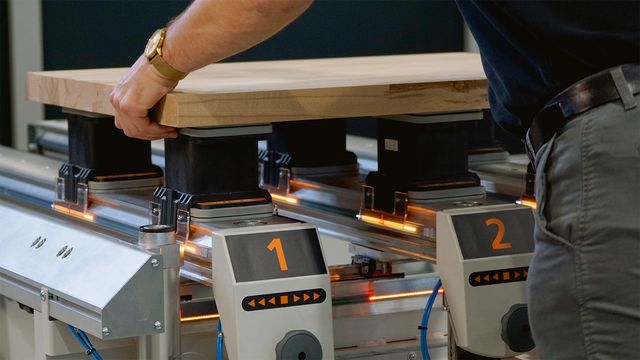

VISE LED-Tisch

VISE steht bei HOLZ-HER für Visual Setting, also die visuelle Unterstützung des Maschinenbedieners beim Einrichten der Maschine. Bereits bei dem virtuellen Auflegen eines Bauteils wird ein optimierter Vorschlag für die Positionen der Konsolen und Vakuumsauger angezeigt.

Selbstverständlich werden dabei auch die verwendeten Werkzeuge sowie Durchgangsbohrungen, Taschen und weitere Bearbeitungen berücksichtigt.

Der HOLZ-HER LED-Tisch mit Visual Setting sorgt für extrem schnelles, fehlerfreies und sicheres Rüsten der CNC und vermeidet so Bearbeitungsfehler und Beschädigungen an den Vakuumsaugern.

Durchdachte Werkstückspannung

Variables System abgestimmter Werkstückspanner

Durch den Einsatz intelligenter Software und im Zusammenspiel mit ausgereifter Technik werden CNC-Bearbeitungszentren immer leistungsfähiger. Die Einzelteil-Komplettfertigung ist inzwischen das Maß der Dinge. Alle Teile müssen in höchster Qualität und mit allen denkbaren Bearbeitungen in einem Durchlauf gefertigt werden. Die „Mehrproduktfähigkeit“ eröffnet weitere Horizonte. Zudem sorgt die CNC-Bearbeitung für die Auferstehung traditionsreicher Holzverbindungen. Wo früher handwerkliche Methoden mit hohem Arbeitsaufwand und großen Toleranzen einhergingen, braucht es heute nur noch wenige „Mausklicks“ und komplexe Verbindungen entstehen in höchster Präzision. So werden gestemmte Rahmentüren oder Schwalbenschwanzverbindungen wieder entdeckt.

Variables System abgestimmter Vakuumsauger und Werkstückspanner für die Flächenbearbeitung sowie gerade und gebogene Rahmenbauteile.

Intelligente Massivholzbearbeitung

Perfekt für eine individuelle und variantenreiche Bearbeitung ausgestattet

Die EPICON Serie bieten nahezu unbegrenzte Möglichkeiten in der Bearbeitung. Gebaut für hohe Beanspruchung präsentiert sich die massive und durchdachte Bauart beider Maschinen im modernen und anwendungsgerechten Industriedesign.

Der Konsolentisch der CNC-Bearbeitungszentren ist durch die extremen Bearbeitungslängen in X-Richtung ideal für die Bearbeitung langer Bauteile für Treppen, Wintergärten etc. vorbereitet. Selbst große Türelemente lassen sich hocheffizient und mühelos im Pendelbetrieb abarbeiten. Mit bis zu 1650 mm in Y-Richtung sowie einem Z-Hub von 565 mm ist die EPICON perfekt für eine individuelle und variantenreiche Bearbeitung ausgestattet.

Viel Platz für alle Werkzeugbestückungen 7135

Der mitfahrende Tellerwechsler mit 12 oder 18 Werkzeugplätzen
14-fach Linearwechsler
Viel Platz für variantenreiche Werkzeugbestückungen

Der mitfahrende Tellerwechsler mit 18 Werkzeugplätzen sorgt für kurze Rüstzeiten und höchste Produktivität. Für Sägeblätter bis Ø 350 mm steht ein spezieller Pick-Up Wechsler zur Verfügung.

Ergänzend gibt es Pick-up-Wechsler mit zwei Plätzen für große Winkelgetriebe sowie in Verbindung mit einem Bumper einen 14-fach-Linearwechsler für umfangreiche Werkzeugausstattungen.

Für werkzeugintensive Anwendungen, wie zum Beispiel im Fensterbau, kann die Ausstattung um einen zusätzlichen Shuttle-Wechsler mit bis zu 40 Werkzeugplätzen ergänzt werden.

Innovative Wechselaggregate

Wechselaggregaten für unterschiedlichste Anwendungen

Ihr Vorsprung für hohe Produktqualität

Eine Vielzahl von Wechselaggregaten für unterschiedlichste Anwendungen stehen für alle Maschinen der EPICON Serie zur Auswahl. Diese reichen von herkömmlichen Mehrspindlern, Schlosskasten- und Sägeaggregaten bis zu Sonderanwendungen wie Hohlstemmmeißeln und Schneideaggregate für die Bearbeitung von Schaumstoffen etc.

Für präzise Winkelschnitte und Bohrungen sind Winkelschwenkgetriebe mit digitaler Winkelanzeige und zentraler Winkelverstellung lieferbar.

Zusätzlich sorgen Kugelmesstaster für eine präzise Vermessung von Werkstücklänge, Werkstücktiefe und der Materialdicke inklusive Lagekorrektur des Werkstücks im Bearbeitungsprogramm.

Laserpointer serienmäßig

Laserpointer jeweils rechts und links am Bearbeitungskopf
Laserpointer jeweils rechts und links am Bearbeitungskopf
Laserpointer jeweils rechts und links am Bearbeitungskopf

Laserpointer zum genauen Positionieren der Vakuumsauger bzw. zum Abfahren der Werkstückkontur, jeweils rechts und links am Bearbeitungskopf angebracht.

Konturlaser – die umfassende Positionierlösung

Konturlaser – die umfassende Positionierlösung
Konturlaser – die umfassende Positionierlösung

Konturlaser – projiziert die komplette Werkstückkontur und alle benötigten Vakuumsauger gleichzeitig sowie alle Konsolenpositionen ohne Einschränkung bei der Anzahl der zu projizierenden Linien.

Variable Sicherheitskonzepte

Sicherheit für den Bediener hat absoluten Vorrang. Dazu haben Sie bei der EPICON die freie Wahl zwischen den extrem robusten Mehrfeldtrittmatten oder berührungslosen Lichtschranken.

SafeDetect - die berührungslose Sicherheitsüberwachung

Modernste Sensortechnik bietet, dank automatischer Personenerkennung mit Abstandskontrolle, Sicherheit und Bewegungsfreiheit für den Bediener. Durch die optionale SafeDetect-Technologie wird die EPICON frei zugänglich. Auch der reibungslose und effiziente Pendelbetrieb ist gewährleistet. Für perfekten Rundumschutz wird sowohl der Raum über dem Maschinentisch als auch die Umgebung vor der Maschine überwacht. Über Laserlinien wird dem Bediener zusätzlich der Sicherheitsbereich der fahrenden Maschinenhaube angezeigt. Ergänzend sichert ein moderner Schutzzaun den Zugang in den Arbeitsbereich des Bearbeitungszentrums seitlich und von hinten ab.

Effiziente Vakuumtechnik

Extrem leistungsstarke und effiziente Vakuumpumpen
ECO VAC

Extrem leistungsstarke und effiziente Vakuumpumpen sorgen für sicheren Halt der Werkstücke. Die wartungsarmen Trockenläufer zeichnen sich außerdem durch niedrige Geräuschemissionen und extrem geringen Wartungsaufwand aus.

Die intelligente Vakuumsteuerung ECO VAC steuert zudem beim Einsatz mehrerer Pumpen softwarebasierend die benötigte Vakuumleistung.

Flexible Absaugung

Flexible Absaugung – auf acht Positionen programmierbar

Flexible Absaugung – auf acht Positionen programmierbar

Am Bearbeitungskopf vollautomatisch auf acht Positionen positionierbar, zur maßgenauen Anpassung der Haube auf die Werkstückhöhe. Somit ist eine optimale Absaugung der Späne garantiert.

Fahrbares Bedienpult

Fahrbares Bedienpult für HOLZHER CNC Bearbeitungszentren

Die ergonomische Gestaltung Ihres Arbeitsplatzes ist von immer größerer Bedeutung. HOLZ-HER bietet standardmäßig für alle EPICON Modelle ein fahrbares Bedienpult, welches mit einem 21,5" und 16:9 Multi-Touch-Bildschirm ausgestattet ist und Ihnen eine perfekte Bediener-Ergonomie bietet. Durch die angebrachten Rollen kann das Pult dort platziert werden, wo es den Arbeitsprozess bestmöglich unterstützen kann.


Gut zu wissen

Ein durchgängiger Maschinenverbund erlaubt Ihnen eine hoch effiziente Fertigung

Effizienz durch HOLZ-HER Maschinenverbund

HOLZ-HER lässt Ihre Fertigungsidee vom ersten MouseClick zum fertigen Möbel mit einer nahtlosen Maschinenvernetzung in 20 Minuten Wirklichkeit werden.

Mehr erfahren


Energiesparen leichtgemacht

Mit dem intelligenten Energiemanagement ECO MODE für HOLZ-HER CNC Maschinen schonen Sie nicht nur die Umwelt sondern sparen dazu auch noch bares Geld.

Mehr erfahren
