HOLZ-HER DYNESTIC 7505: Hocheffiziente Plattenbearbeitung mit neuester Nesting-Technologie

Nesting Technologie auf höchstem Niveau - die neue Nesting-CNC-Maschine DYNESTIC 7505 von HOLZ-HER

Die Nesting CNC Maschine DYNESTIC 7505 ermöglicht eine hocheffiziente Platten-bearbeitung mit neuester Nestingtechnologie in moderner Gantry Bauweise. Mit Bearbeitungsmaßen von 3100 mm bzw. 3700 mm in X-Richtung und 1580 mm in Y-Richtung ermöglicht die optimierte Konstruktion kürzeste Bearbeitungszyklen bei gleichzeitig besten Bearbeitungsergebnissen.

Ausgestattet ist das Nesting CNC Bearbeitungs-zentrum mit einem integrierten 6-fach-Linear Werkzeugwechsler, der optional auf bis zu 12 Wechselplätze erweiterbar ist. Neues Highlight dieser Maschine ist ein LED-Maschinenschriftzug mit Anzeige des Betriebszustandes: abhängig der Farbe des Schriftzuges sehen also sofort in welchem Betriebszustand sich Ihre Maschine befindet. Außerdem verfügt die DYNESTIC 7505 über keramisch gelagerte Hochleistungsspindeln sowie einen vollausgestatteten Bohrkopf mit bis zu 24 Bohrspindeln und Nutsägen in X-Richtung.

Die Nesting Maschine DYNESTIC 7505 ist in der classic-Variante sowie in der push-Variante mit einem automatischem Abschieber und integrierter Absaugung sowie mit einem Abnahmetisch inklusive Förderband erhältlich.


Das bietet Ihnen die HOLZ-HER DYNESTIC 7505

Technische Details

Verschiedene Ausstattungsvarianten 7505

Die zwei Ausstattungsvarianten classic und push der DYNESTIC 7505 im Überblick

Perfekt zugeschnitten für Ihre Anwendungen. Wählen Sie die Einzelmaschine classic oder die push-Variante.

Classic-Variante (1)

  • Die classic Variante ohne Automatisierungskomponenten.

Push-Variante (2)

  • Die push-Variante schiebt das fertige Nest auf das Förderband und reinigt den Maschinentisch für die nächste Bearbeitung.

„BetterNest“ die optimale Nestingsoftware

Verschnitt- und Verfahrensoptimierung durch neuartige Bedienersoftware
Verschnitt- und Verfahrensoptimierung durch neuartige Bedienersoftware
Verschnitt- und Verfahrensoptimierung durch neuartige Bedienersoftware

Verschnitt- und Verfahrensoptimierung durch neuartige Bedienersoftware

Die rasche Verbreitung der Nestingtechnologie als kombinierte Zuschnitt- und CNC-Bearbeitungslösung auch für große Plattenmengen, stellt auch erhöhte Anforderungen an die Verschachtelungssoftware. Daher bietet HOLZ-HER für die funktionellen Nesting-BAZ der DYNESTIC Serie die „BetterNest“ Software als Zusatzmodul zur CAMPUS / NC Hops Software an.

Das Modul ist als reine Rechteckverschachtelung oder als Freiformvariante erhältlich und bietet über einen komplett neuartigen Algorithmus bisher nicht erreichbare Verschachtelungsergebnisse mit sehr viel weniger Verschnitt als von herkömmlicher Nestingsoftware bekannt. Zusammen mit der trotz der enormen Vielseitigkeit einfachen Bedienung bietet sich dem Anwender im Büro und an der Maschine eine erhebliche Erleichterung beim Programmieren und eine hohe Prozesssicherheit.

CabinetControl - Möbel einfach Programmieren

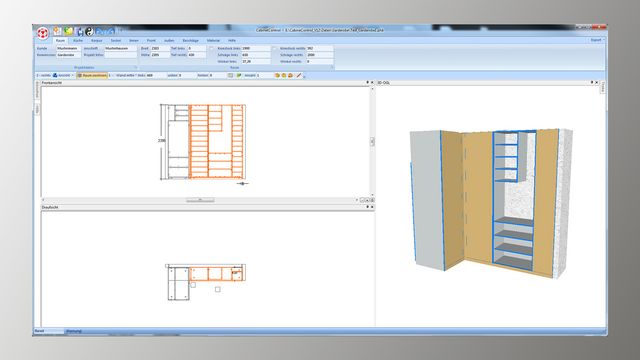

CabinetControl – Software zum einfachen Erstellen von Korpusmöbeln
Die hochwertige und bedienerfreundliche HOLZ-HER Maschinensteuerung
Erstellt das CNC-Bearbeitungsprogramm automatisch per Knopfdruck

CabinetControl – Software zum einfachen Erstellen von Korpusmöbeln

Die hochwertige und bedienerfreundliche HOLZ-HER Maschinensteuerung ist integraler Bestandteil der Maschinenkonzeption. Zum Ausstattungspaket gehört das CAMPUS / NC Hops mit Büro- und Maschinenlizenz und die vollwertige CAD Software aCADemy. Die integrierte Möbeldesignsoftware CabinetControl Base rundet das Paket vollwertig ab. Dieses Angebot schafft die Voraussetzungen für eine effektive Bearbeitung und komfortable Bedienung durch Barcodeschnittstelle, Handbediengerät, Importmöglichkeiten und vieles mehr.

  • CabinetControl Base bereits Standard im Softwarepaket.
  • Gestaltung von Korpusmöbeln.
  • Ansichten in 2-D und 3-D darstellbar.
  • Schnelle Anpassung an individuelle Wünsche des Möbelkäufers.
  • Perfekte Präsentation der Möbel.
  • Automatische Erstellung der Zuschnittpläne.
  • Erstellt das CNC-Bearbeitungsprogramm automatisch per Knopfdruck.
  • Optionale Profiversion CabinetControl PRO zusätzlich mit Bibliothek, Kalkulation, Datenübergabe an Druckbalkensäge etc. Ideal auch für Küchen und Raumplanung.

CabinetControl Pro - Perfekte 3D-Raumplanung mit Korpusgenerator

Cabinet Control Pro - Perfekte 3D-Raumplanung mit Korpusgenerator
Cabinet Control Pro - Perfekte 3D-Raumplanung mit Korpusgenerator
Cabinet Control Pro - Perfekte 3D-Raumplanung mit Korpusgenerator

CabinetControl Pro ist die Erweiterung für den professionellen Einsatz für Möbelplanung und Kundenpräsentation. Planen Sie Möbel oder gestalten Sie ganze Wohnsituationen. Unterstützen Sie das Vorstellungsvermögen Ihres Kunden für schnellere Entscheidungen. Präsentieren Sie die geplanten Möbel fotorealistisch aus jeder Perspektive direkt beim Kunden vor Ort.

Möbel

  • Planen Sie Ihre Möbel in verschiedenen Raumsituationen: Kleiderschränke, Dachschrägenschränke, Gaubenschränke, Küchen, Badmöbel, Büromöbel, Garderoben, Schiebetürschränke, Wohnzimmermöbel, Anrichten, Einbauschränke, Hifi- und TV-Möbel, Theken, Betten, Tische etc.

Einfach

  • Als Schreiner wissen Sie, wie Möbel gebaut werden. Sie gelangen mit wenigen Eingaben direkt zur fertigen Planung, ganz ohne CAD-Kenntnisse. Von dort ist es nur noch ein Knopfdruck und alle Daten für die Fertigung stehen bereit. So gelangen Sie einfach und schnell zur Planung und Arbeitsvorbereitung.

Planen

  • Gemeinsam mit Ihrem Kunden planen und präsentieren Sie zügig und anschaulich seine Möbel. Jeden spontanen Änderungswunsch setzen Sie direkt um und Ihr Kunde weiß sofort ganz genau, was er bekommt. Das erleichtert seine Entscheidung und Sie kommen schneller zum Auftrag.

Mit der Planung sind automatisch die Zuschnittdaten und die CNC-Programme für Ihre HOLZ-HER Plattensäge und die HOLZ-HER CNC Maschine erzeugt. Die Zusatzoption TrunRAY perfektioniert die Darstellung der erstellten Renderings.

Hoch-Flexibler Nestingtisch

High-Flow Nesting Table - Nesting-Technologie für die rationelle Fertigung
High-Flow Nesting Table - Nesting-Technologie für die rationelle Fertigung
High-Flow Nesting Table - Nesting-Technologie für die rationelle Fertigung

High-Flow Nesting Table

Nesting-Technologie für die rationelle Fertigung. Beim Nesting wird eine poröse Verschleißplatte – meist eine dünne MDF-Platte – über ein Vakuum auf den Maschinentisch gespannt. Sie dient als Flächensauger und Auflage für die zu bearbeitenden Werkstücke. Die Nesting-Technologie ermöglicht ein optimiertes Bearbeiten und Aufteilen von plattenförmigen Werkstoffen.

  • Zum Formatieren verschachtelter Schnittpläne auf dem Nestingtisch.
  • Bearbeitung von Werkstücken auf manuell positionierten Vakuumsaugern.
  • Das kleine Rastermaß – 50 mm – des HOLZ-HER Nesting-Tischs garantiert einen guten Fluss des Vakuums auf der gesamten Tischfläche.

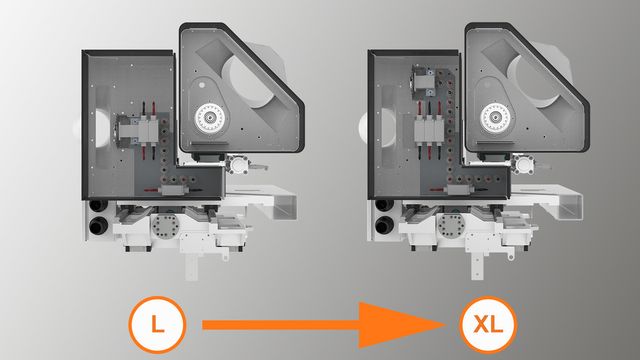

Bohrkopf mit Upgrade-Möglichkeit 7505/07

Bohrkopf mit Upgrade-Möglichkeit 7505/07

Überzeugende Bearbeitungsergebnisse

Bereits im Standard werden die DYNESTIC 7505 und 7507 mit einem vollausgestatteten Bohrkopf mit 14 Spindeln und Nutsäge geliefert. Für höhere Bohrleistungen ist der XL-Bohrkopf mit bis zu 24 Bohrspindeln und einer Nutsäge in X-Richtung die perfekte Lösung.

Flexibler Werkzeugwechsler

Der Werkzeugwechsler ist auf 12 Werkzeugplätze erweiterbar.
6-fach-Pick-Up-Wechsler im Maschinengestell integriert.
  • Der 6-fach-Pick-Up-Wechsler ist im Maschinengestell integriert und über eine pneumatisch gesteuerte Abdeckung vor Staub und Spänen geschützt. Eine Erweiterungsoption auf bis zu 12 Werkzeugplätze ist vorhanden.
  • Optional auch mit X/Y-Wechsler-Erweiterung für das DYNESTIC Winkelgetriebe.

LED-Maschinenschriftzug

Der LED-Maschinenschriftzug zeigt den Betriebszustand der Maschine an.

Der Maschinenschriftzug "DYNESTIC" ist LED-beleuchtet. Abhängig von der Farbe des LED-Maschinenschriftzugs lässt sich der Betriebszustand der Nesting Maschine auf einen Blick bestimmen.

  • Grüner Schriftzug: Maschine ist betriebsbereit
  • Orangener Schriftzug: Maschine ist in Betrieb
  • Roter Schriftzug: Maschine ist nicht betriebsbereit

TouchTool Werkzeuglängenvermessung

TouchTool ist das ideale System für die Werkzeuglängenvermessung und korrigiert die entsprechenden Werte in der Werkzeugdatenbank

TouchTool ist das ideale System für die Werkzeuglängenvermessung und korrigiert die entsprechenden Werte in der Werkzeugdatenbank. Außerdem ermöglicht Touchtool das frühzeitige Erkennen von Werkzeugbruch.

TouchProbe Werkstückvermessung

Der Präzisionsmesstaster TouchProbe vermisst mit seinem keramischen Kugeltaster Werkstücklänge, Werkstücktiefe und Materialdicke und übermittelt die Daten an die Steuerung der CNC-Maschine. Messabweichungen im Programm werden dadurch automatisch korrigiert.

TouchLabel - Überblick beim Etikettieren

TouchLabel - die perfekte Lösung beim Etikettieren
TouchLabel - die perfekte Lösung beim Etikettieren

TouchLabel - die perfekte Lösung beim Etikettieren

Der 21,5" TouchScreen bietet den perfekten Überblick über das Nesting-Ergebnis. Durch einfaches Antippen des Werkstücks erzeugt der im Paket enthaltene Etikettendrucker selbstklebende Barcode-Labels.

Das integrierte CAMPUS Modul Etikettendruck erlaubt dabei den Druck von Normaltext und Barcodes (Strichcode und 2D Data-Matrix). Selbstverständlich lassen sich mit dem Etikettenvorlageeditor Ihre Barcodelabels individuell anpassen.

Direct Label - integrierter vollautomatischer Etikettendrucker

Die industrielle Druckereinheit Direct Label ist bedienerfreundlich in einer Schutzumhausung im Fahrständer der Nesting Maschine verbaut. Die Erzeugung und Übergabe der Labelpositionen erfolgt vollautomatisch über die CAMPUS Maschinensoftware und die BetterNest Verschachtelungssoftware.

Die Maschine holt die Etiketten der Reihe nach über einen um 90° drehbaren Stempel am Drucker ab und positioniert diese vor der Nestingbearbeitung vollautomatisch auf der Rohplatte. Möglich sind sowohl Normaltext als auch Barcodeausdrucke (Strichcode und 2D Data-Matrix). Integriert ist zudem ein Etikettenvorlageeditor zur Verknüpfung mit Labelvariablen.

Perfekte Lösung für Ihre Materialvielfalt

Eine Maschine - Unbegrenzte Möglichkeiten

Die DYNESTIC Modelle sind dank flexibler Optionen perfekt auf die Verarbeitung verschiedenster Materialien ausgelegt. Die Bearbeitung empfindlicher und schwerer Materialien wird durch Luftkissen ermöglicht. "ColdGun" eignet sich besonders für Kunststoffe, Aluminium und Verbundwerkstoffe. Dank der "ColdGun" bleiben Ihre Werkstücke und der Fräser stets kühl. Damit sorgt diese Option auch für extrem lange Werkzeug Standzeiten. Unter anderem können folgende Materialien mit den DYNESTIC Modellen bearbeitet werden:

  • Plexiglas
  • Kunststoff
  • Acrylstein
  • Aluminiumverbundstoffe
  • Alu Core
  • Alu Profil
  • Holzwerkstoffplatten
  • MDF Platten
  • Massivholz Leimplatten

Ausgezeichnete Bediener-Ergonomie

HOLZ-HER bietet ein für die DYNESTIC Serie entwickeltes Bedienerpult, welches mit einem 21,5" und 16:9 Bildschirm ausgestattet ist und Ihnen eine perfekte Bediener-Ergonomie bietet.

Die ergonomische Gestaltung Ihres Arbeitsplatzes ist von immer größerer Bedeutung. HOLZ-HER bietet Ihnen ein für die DYNESTIC Serie entwickeltes Bedienpult, welches mit einem 21,5" und 16:9 Bildschirm ausgestattet ist und Ihnen eine perfekte Bediener-Ergonomie bietet.

Abhängig von der Maschinenausstattung können Sie optional das Bedienpult mit fahrbarem Untersatz wählen. Durch die angebrachten Rollen kann das Pult dort platziert werden, wo es den Arbeitsprozess bestmöglich unterstützen kann.

Mit Sicherheit die volle Nutzung

Spezielle Sauger für den Rastertisch erlauben z.B. Horizontalbohrungen und Profilbearbeitungen an unterschiedlichsten Werkstücken.

Die Möglichkeit, Werkstücke optional auch an der vorderen Anschlagleiste anzuschlagen macht die DYNESTIC-Baureihe noch flexibler. Formatierte Werkstücke können mühelos exakt positioniert und bearbeitet werden. Spezielle Sauger für den Rastertisch erlauben z.B. Horizontalbohrungen und Profilbearbeitungen an unterschiedlichsten Werkstücken.

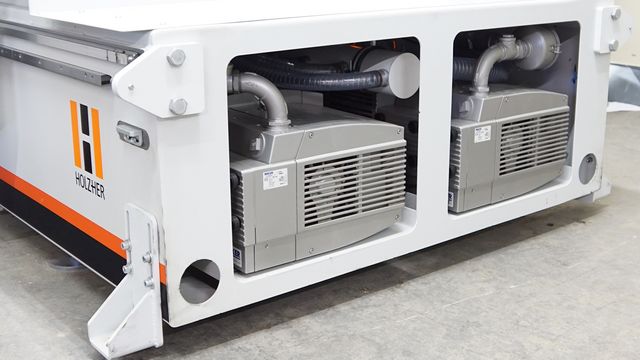

Integrierte Vakuumpumpen

Die in das Maschinengestell integrierten Vakuumpumpen sparen Platz ein

Die Vakuumpumpen sind bei der DYNESTIC 7505 und bei der DYNESTIC 7507 in das Maschinengestell integriert und daher äußerst platzsparend. Die extrem leistungsstarken und effizienten Vakuumpumpen sorgen für sicheren Halt der Werkstücke. Die wartungsarmen Trockenläufer zeichnen sich außerdem durch niedrige Geräuschemissionen und extrem geringen Wartungsaufwand aus.

Die intelligente Vakuumsteuerung ECO VAC steuert zudem beim Einsatz mehrerer Pumpen softwarebasierend die benötigte Vakuumleistung.


Gut zu wissen

Ein durchgängiger Maschinenverbund erlaubt Ihnen eine hoch effiziente Fertigung

Effizienz durch HOLZ-HER Maschinenverbund

HOLZ-HER lässt Ihre Fertigungsidee vom ersten MouseClick zum fertigen Möbel mit einer nahtlosen Maschinenvernetzung in 20 Minuten Wirklichkeit werden.

Mehr erfahren


Energiesparen leichtgemacht

Mit dem intelligenten Energiemanagement ECO Mode für HOLZ-HER CNC Maschinen schonen Sie nicht nur die Umwelt sondern sparen dazu auch noch bares Geld.

Mehr erfahren


Referenzen

Leichtes Spiel für freie Formen mit Lager-Nesting-Kombination

Hochzufrieden mit der CNC Nesting Plattenlager Kombination in der Produktion - die Referenz Spielgeräte Sauerland

Das Schablonenlager war gestern: Wenn es um organische und dekorative Freiformen aus Plattenmaterialien geht, ist die Nesting-Technologie unschlagbar. Richtig rund und ergonomisch wird dieses Verfahren bei der Sauerland Spielgeräte GmbH mit einem vollautomatischen Plattenlager.

Es geht um Spaß, kreatives Spielen und Lernen, körperliche und soziale Aktivitäten inklusive: Spielplatzgeräte in allen Facetten sind das Metier der Sauerland Spielgeräte GmbH. Mit rund 100 Mitarbeitern entwickelt und fertigt das Familienunternehmen in Salzkotten-Niederntudorf ein buntes Programm das kleinen Abenteurern Spaß und Freude bereitet. Von der Schaukel bis hin zu phantasievollen Spielhäusern zum Beklettern und kompletten Spiellandschaften reicht die äußerst vielseitige Produktpalette. [...]

Fräsen, Bohren, Gravieren...

Inzwischen leistet die von Holz-Her auf die Anforderungen der Sauerland Spielgeräte GmbH maßgeschneiderte Nesting-Lager-Kombination einen vollautomatischen Fertigungsprozess für rund 1000 Teile mit unterschiedlichen Formen und Ausführungen in 1-Mann Bedienung. Das Komplettsystem besteht aus dem Lager- und -Materialhandlingsystem Store Master mit direkter Anbindung der Nesting-CNC Dynestic 7532 Automatic. Die Verfahrensweise und die Bedienerführung könnten einfacher kaum sein: Das in einem CAD/CAM-System angelegte und optimierte Formteile-Nest wird am Bedienpult der Maschinensteuerung aufgerufen und der Bearbeitung kann starten. Der Manipulator fördert die entsprechende Platte auf den Übergabetisch zur CNC. Von dort zieht die Maschine eine Rohplatte auf den mit einer MDF-Schonerplatte belegten Bearbeitungstisch und spannt sie mit Vakuum durch die MDF-Platte hindurch fest. Das Bearbeitungszentrum führt dann alle Bohrungen, Fräsungen und Gravuren der einzelnen Werkstücke aus. [...]

Weitere Bilder

Professionelles und präzises Herausfräsen von Spielgeräten mit der Nesting CNC Lösung von HOLZHER - unschlagbar in Kombination mit einem automatischen Plattenlagersystem
Professionelles und präzises Herausfräsen von Spielgeräten mit der Nesting CNC Lösung von HOLZHER - unschlagbar in Kombination mit einem automatischen Plattenlagersystem
Professionelles und präzises Herausfräsen von Spielgeräten mit der Nesting CNC Lösung von HOLZHER - unschlagbar in Kombination mit einem automatischen Plattenlagersystem

Mehr Informationen

Downloads

Einfach, schnell und umweltfreundlich: weitere Details als PDF-Dokument zum Download.

Prospekt DYNESTIC 7505 | 7507 (PDF, 381 KB)

Technische Daten

Tabelle öffnen
