WEINIG Turbo-S 1000: Paketanlage für höchste Leistungen und Ansprüche

WEINIG Kurzholzanlagen

Die patentierte Fräskombination der Turbo-S 1000 lässt keine Wünsche an Leistung und Qualität offen. In der Anlage arbeiten zwei über Zwischenbänder verbundene Fräsen unabhängig voneinander. Daher die Top-Leistung.

Durch das modulare Baukastensystem kann die Anlage auf jede Kundenanforderung angepasst werden. Zur Verfügung stehen unter anderem Qualitätsstandards wie Paketüberwachung, Splitterschutz, Vorritzer.


Das bieten Ihnen die WEINIG Kurzholz-Keilzinkenanlagen

Das bietet Ihnen der WEINIG Turbo-S 1000

  • Servoantrieb für den Frästischvorschub
  • Vollautomatische Anlage für den oberen Leistungsbereich
  • Fräskombination mit vielen Pufferplätzen für höchste Leistung
  • Universalanlage für alle Zinkenverbindungsarten
  • Fast alle Leimtypen einsetzbar
  • Leimmengen- und Leimauftragsüberwachung (optional)
  • Maximalleistung bis zu 150 Teile/min können verarbeitet werden
  • Pressenleistung bei Stirnseitenpressen bis 12 Takte/min
  • Bedienung, Statistik- und Diagnosefunktion geschieht über Touchpanel
  • Inklusive Teleservice (Fernwartung) für besseren Kundensupport

Gut zu wissen

Die Vertikalzinkung

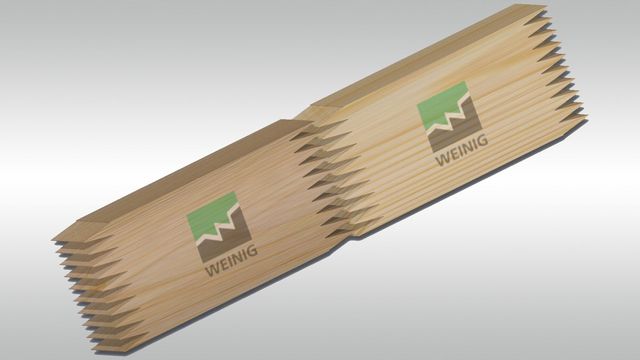

Vertikalprofil

Die Vertikalzinkung ist die weltweit am häufigsten hergestellte Zinkenart. Sie liefert die höchste Leistung bei einer Paketkeilzinkenanlage.

Das Vertikalprofil findet hauptsächlich Anwendung im konstruktiven Holzbau, wird aber auch im Fenster- und Rahmenbau eingesetzt. Sie hat die größte Leimfläche und ist somit die stabilste aller Zinkenverbindungen.

Die Horizontalzinkung

Positiv-Negativ-Profil

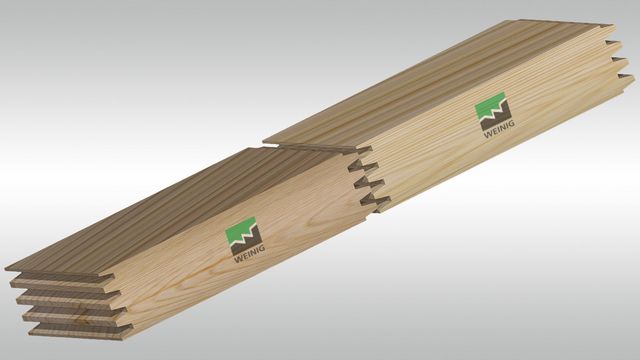

Trapezprofil

Die Horizontalzinkung wird hauptsächlich im Möbelbau eingesetzt. Durch die Schulterprofile erhält man zum Beispiel Tischplatten, die einen Parkett haben, da nur die geraden Stoßfugen zu sehen sind.

Das Positiv-Negativ-Profil ist das zweithäufigste Profil bei einer Fräskombination, da die Anlage nur mit 3, anstatt 4 Vorritzern ausgerüstet werden muss und eine qualitativ hochwertige Sichtzinkung erzeugt.

Das Trapezprofil wird auch „Amerikanisches“ Profil genannt, da hier diese Zinkung ihren Ursprung hat und wird meistens mit einer Zinkenlänge von 1/4 Zoll geliefert.

Die Horizontalzinkung (Sonder)

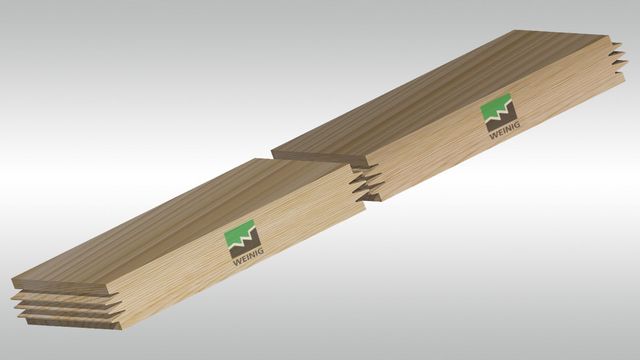

Halbschulterprofil

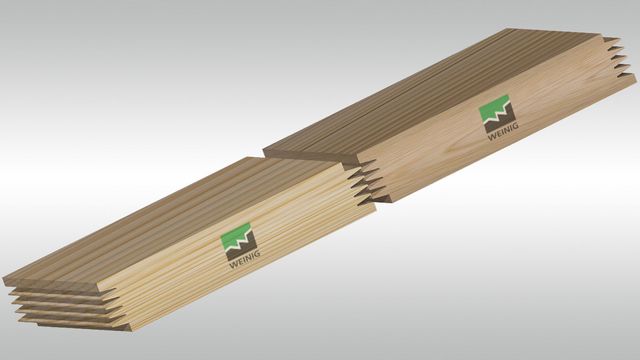

Wechselschulterprofil

Diese beiden Horizontalprofile sind Sonderprofile und finden bei der ProfiJoint Kombination kaum Anwendung, da Sie nur Vorteile bei Einzelfräsanlagen bieten.

Das Halbschulterprofil kann bei manuellen und bei vollautomatischen Anlagen gefahren werden.

Das Wechselschulterprofil wird meist bei einfachsten Anlagen eingesetzt, wo teilweise keine Vorritzer eingesetzt werden.





Referenzen

Gute Verbindungen verbinden

Keilzinken ist das beste Verfahren, um stabile Längsverbindungen herzustellen. Wenn die Qualität stimmt, können daraus dauerhafte Verbindungen bis nach Malaysia werden. Tiger Excellence zeigt es mit dem erneuten Vertrauensbeweis.

Tiger Excellence Wood ist als Hersteller von Halbfertigprodukten aus dem Plantagenholz „Rubberwood“ in Malaysia führend. Nach guten Erfahrungen mit dem Komplettanbieter WEINIG hat Firmenchef Tiger You seine Wertschöpfungskette in letzter Zeit beständig ausgebaut. Bei WEINIG fand er stets die Komponenten, die er brauchte, um seine Fertigung effizienter und seine Produkte qualitativ besser zu machen. Inzwischen ist  eine enge Verbindung entstanden. Jüngster Coup von Tiger You ist die Investition in eine Hochleistungs-Keilzinkenanlage HS 200+ für 240 Teile pro Minute. In Verbindung mit dem bereits vorhandenen WEINIG Scanner und der Kappanlage gelingt dem Unternehmen damit eine nochmalige Steigerung seiner Kapazität bei wesentlich höherer Holzausbeute. Einen maßgeblichen Beitrag zur Einsparung von Werkstoff und Holz leisten die automatische Beleimungsüberwachung GlueEye Vision und das Mess- und Positioniersystem Trimsaver, das für 100.000 lfm Holzeinsparung pro Jahr gut ist. Wichtig waren dem malaiischen Unternehmer auch robuste Maschinentechnik und einfache Bedienung. Die zuverlässige High-Tech Flachzinkenanlage HS 200+ erlaubt es ihm, trotz harter klimatischer Bedingungen und teilweise geringer Qualifikation seines Personals die Produktion auf ein hohes Niveau zu bringen.

Bild:
Eine Verbindung, die passt: : v.l.n.r. Jacky Tan (Tiger Excellent Wood), Dirk Bartens (WEINIG Grecon), Tiger You (Firmenchef Tiger Excellent Wood) und Sunny Wee (WEINIG Asia)
