Kurze Wege und hohe Effektivität

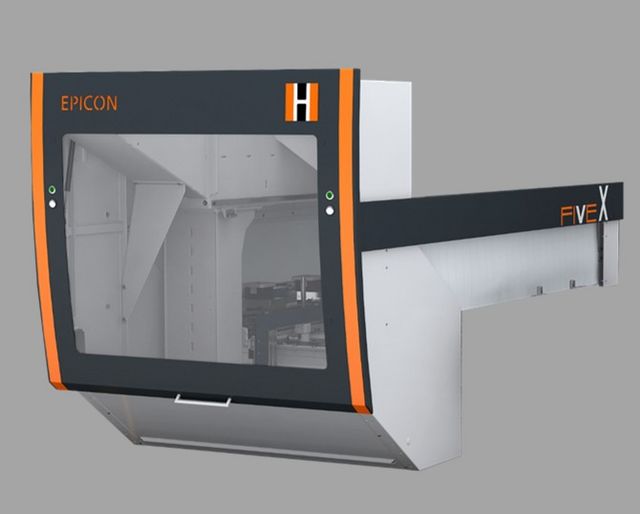

Ermöglicht eine komfortable Bedienung und kurze Wege durch zusätzliche Starttaster an der Maschinenhaube. Gerade in der Pendelbearbeitung und in Kombination mit der 7135 Space Saver ist dies eine unverzichtbare Option.

Leistungsorientierte Lösungen

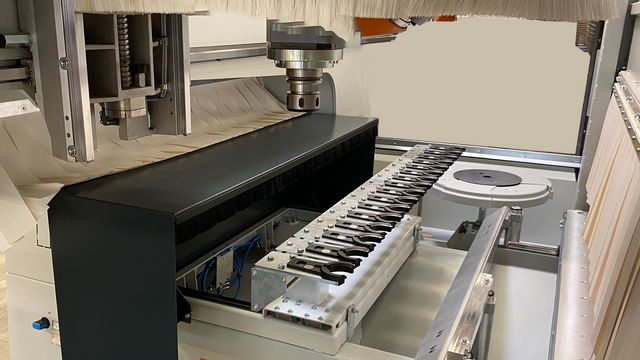

Die EPICON 7135 Space Saver ist bereits im Standard mit einem mitfahrenden 18-fach- Tellerwechsler ausgestattet. In diesem können neben Schaft- und Profilwerkzeugen auch Sägeblätter mit einem Durchmesser von bis zu 350 mm untergebracht werden!

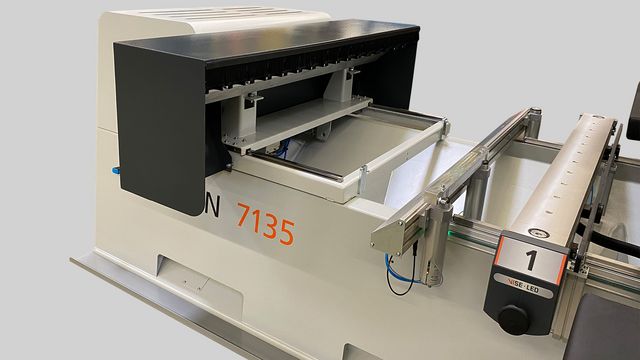

Optional steht für noch mehr Werkzeugplätze ein Linearwechsler zur Verfügung, welcher fest an der linken Maschinenseite montiert ist. Der Linearwechsler kann mit bis zu 16 weiteren Werkzeugen bestückt werden.

Einfacher Zugang

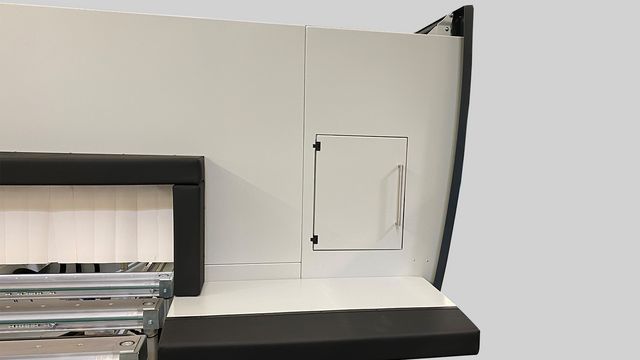

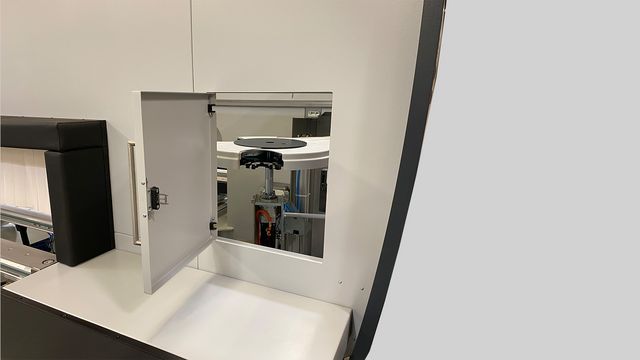

Um einen einfachen Zugang zum mitfahrenden Werkzeugwechsler zu ermöglichen, auch wenn die Maschine an die Wand gestellt wird, befindet sich seitlich an der Maschine eine Zugangsklappe.

Dadurch ist eine schnelle und sichere manuelle Bestückung der Werkzeuge möglich.

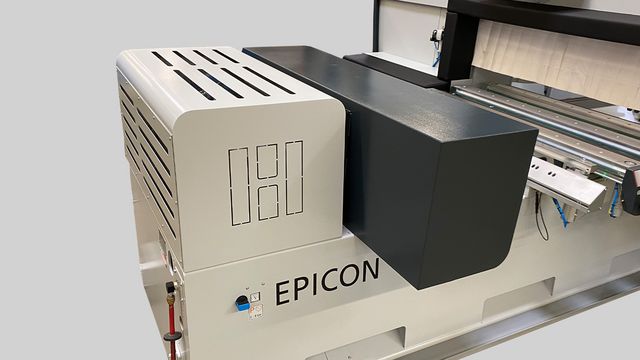

Um die Aufstellmaße der Maschine weiter zu reduzieren, wurde die Vakuumpumpe links am Maschinengestell montiert und eingehaust.

Die Pumpe ist bereits beim Transport fertig montiert und angeschlossen.

Bewährte 5-Achs-Technologie – inkl. Beckhoff Antriebe und Steuerung

Die vollständig interpolierende 13 kW 5-Achsen-Spindel (Standard) ist beidseitig keramisch gelagert und sorgt für extrem hohe Haltekräfte der Antriebe.

Für die extreme Massivholzbearbeitung ist die optionale PRO-Torque-Spindel ideal. Mit einer Leistung von 18 kW und mechanischen Bremsen in den A- und C-Achsen sorgt diese für extreme Steifigkeit und perfekte Ergebnisse bei hohen Vorschubgeschwindigkeiten und großer Spanabnahme.

ChipControl - Bluetooth Spindel-Sensor zur Vermeidung von Spindelbeschädigungen durch Vibrationen oder Überhitzung.

• Warnmeldungen bei Überschreitung definierter Schwingungs- und Temperaturschwellen
• Echtzeit-Visualisierung der Daten auf dem Bedienterminal ermöglicht eine schnelle und präzise Überwachung
• Erhöhung der Sicherheit durch Protokollierung von Spitzenwerten, die auf eine Kollision hindeuten können. Diese werden im Peak-Counter angezeigt.

Perfekt im Zusammenspiel mit dem Digitalisierungspaket viaCockpit und der Möglichkeit, diese Meldungen zur Prävention auch auf dem viaCondition-Modul mobiler Endgeräte anzuzeigen.

3D-Abtragssimulation als Standardfeature

Bereits in der Grundausstattung werden die EPICON  Maschinen mit einer ausgereiften 3D-Abtragssimulation geliefert. Als Zusatzoption kann die CAMPUS 3D-Maschinensimulation bestellt werden. Diese bietet:

• Kollisionsüberwachung
• Dreidimensionale Simulation der Maschinenbewegungen und des Materialabtrags am Werkstück
• Grafische Darstellung von Bearbeitungskopf, Werkzeug und Werkzeugaufnahme, Tisch und Spannmittel.
• Upgrade auf die oben gezeigte Maschinensimulation mit Darstellung der Konsolen, Sauger und Spannmittel möglich.

Perfekt optimiertes 5-Achs-Fräsen mit dem High-Speed-Curve Performance Paket

Für 5-Achs Power User bietet das optionale High-Speed-Curve Performance Paket zusätzliche Vorteile. Damit wird die erstklassige Leistung der 5-Achs-Spindel für echtes High-Speed-Fräsen mit perfekten Ergebnissen genutzt. Das High-Speed-Modul ist auch ideal zur Steigerung der Leistung bei Anbindung von CAD/CAM Fremdsoftware und bietet perfekte Spline-Interpolationen.

CAMPUS 5-Achs-Modul Simultanfräsen

Das Ergänzungsmodul zu NC-HOPS unterstützt die interpolierende 5-Achs-Bearbeitung in vielen Bereichen, zum Beispiel:

• 5-Achs-Simultanfräsen.
• Unterstützung der 5-Achs-Interpolation durch obere und untere Leitkurve (Simultanbearbeitung).
• Zwei Konturen auf definierten Layern werden als 5-achsige Bearbeitung interpretiert.

Mit den integrierten Bohrköpfen ist die EPICON 7135 perfekt bestückt.

14-Spindler

• Bohraggregat mit 10 Vertikalspindeln
• Vier Horizontalspindeln (Erweiterbar um dritte Horizontalspindel in X-Richtung und zweite Horizontalspindel in Y-Richtung)
• Integrierte Nutsäge in X-Richtung (Optional zweite Nutsäge in Y-Richtung)

21-Spindler

• Bohraggregat mit 15 Vertikalspindeln
• Sechs Horizontalspindeln (Erweiterbar um dritte Horizontalspindel in X-Richtung und zweite Horizontalspindel in Y-Richtung)
• Integrierte Nutsäge in X-Richtung (Optional zweite Nutsäge in Y-Richtung)

31-Spindler

• Bohraggregat mit 25 Vertikalspindeln
• Sechs Horizontalspindeln (Erweiterbar um dritte Horizontalspindel in X-Richtung und zweite Horizontalspindel in Y-Richtung)
• Integrierte Nutsäge in X-Richtung (Optional zweite Nutsäge in Y-Richtung)

Bohren, sägen, fräsen, nuten – der Bearbeitungskopf der EPICON Serie ist multifunktional ausgestattet und perfekt bestückt für die rationelle Fertigung einfacher und komplexer Korpusteile im Dauereinsatz.

Die integrierte und kompakte Bauweise macht den Bearbeitungskopf zum Vorbild in Dynamik, Beschleunigung und Positioniergenauigkeit. Bereits in der Basisbestückung bietet die EPICON Serie ein breites Bearbeitungsspektrum.

Standard: Konsolentisch – die Werkstückauflage für optimale Arbeitsabläufe

Präzise Fertigung verlangt exaktes und sicheres Positionieren der Werkstücke. Dafür ist die EPICON Serie mit einem Konsolentisch ausgestattet. Er bietet Ihnen eine hohe Flexibilität in allen Bereichen der Bearbeitung, auch kompliziert geformte Werkstücke sind schnell und einfach zu fixieren.

• Massive Konsolen mit Einkreisvakuumsystem, sechs leicht verschiebbare Traversen – in X-Richtung pneumatisch klemmbar. Sowohl Rechts- als auch Linkshänder können die Konsolen pneumatisch per Drehknopf leicht bedienen.
• Maßbänder in X-Richtung zur schnellen Positionierung der Konsolen, Laserpointer zum genauen Positionieren der Vakuumsauger. Weitere Konsolen und Vakuumsauger optional erhältlich.
• 125 Millimeter hohe Sauger verschaffen dem Bearbeitungskopf freien Zugang von allen Seiten.
• Mitfahrende Anschläge, exzentrisch in gehärteten Führungsbuchsen. Anschläge pneumatisch versenkbar.
• Vier pneumatisch heb- und senkbare Beschickungshilfen zum einfachen Positionieren schwerer Werkstücke. Zusätzliche Beschickungshilfen optional.
• Zwei großflächige Druckknöpfe zum Spannen.
• Mehr Kapazität durch zusätzliche Bearbeitungsfelder (optional).
• Keine Vakuumverluste durch einzeln schaltbare Vakuumzonen.
• Hochleistungsvakuumpumpen – 100 m3/h.
  Optional: Vakuumpumpen mit 140 m3/h und 250 m3/h.

Moderne Fertigungstechnik mit bis zu 50 Servo-Achsen

Für schnelles, präzises und sicheres Positionieren der Vakuumsauger für wechselnde Werkstückgrößen:

• optional mit sechs bis zehn Konsolen und drei oder vier Saugerwagen pro Konsole
• jede Konsole und jeder Saugerwagen verfügen über einen eigenen hochpräzisen Servomotor zur Positionierung
• alle bis zu 50 Servo-Achsen des SynchroDrive Tisches werden über die Maschinensoftware synchron angesteuert und positioniert, somit wird die Rüstzeit des Tisches auf ein absolutes Minimum reduziert und gleichzeitig eine exakte Position der Konsolen und Vakuumsauger auf dem Tisch garantiert
• verschiedene Saugergrößen sowie spezielle Massivholzsauger und Rahmenspanner passen den SynchroDrive Tisch an jede Anwendung an

VISE steht bei HOLZ-HER für Visual Setting, also die visuelle Unterstützung des Maschinenbedieners beim Einrichten der Maschine. Bereits bei dem virtuellen Auflegen eines Bauteils wird ein optimierter Vorschlag für die Positionen der Konsolen und Vakuumsauger angezeigt.

Selbstverständlich werden dabei auch die verwendeten Werkzeuge sowie Durchgangsbohrungen, Taschen und weitere Bearbeitungen berücksichtigt.

Der HOLZ-HER LED-Tisch mit Visual Setting sorgt für extrem schnelles, fehlerfreies und sicheres Rüsten der CNC und vermeidet so Bearbeitungsfehler und Beschädigungen an den Vakuumsaugern.

Durch den Einsatz intelligenter Software und im Zusammenspiel mit ausgereifter Technik werden CNC-Bearbeitungszentren immer leistungsfähiger. Die Einzelteil-Komplettfertigung ist inzwischen das Maß der Dinge. Alle Teile müssen in höchster Qualität und mit allen denkbaren Bearbeitungen in einem Durchlauf gefertigt werden. Die „Mehrproduktfähigkeit“ eröffnet weitere Horizonte. Zudem sorgt die CNC-Bearbeitung für die Auferstehung traditionsreicher Holzverbindungen. Wo früher handwerkliche Methoden mit hohem Arbeitsaufwand und großen Toleranzen einhergingen, braucht es heute nur noch wenige „Mausklicks“ und komplexe Verbindungen entstehen in höchster Präzision. So werden gestemmte Rahmentüren oder Schwalbenschwanzverbindungen wieder entdeckt.

Variables System abgestimmter Vakuumsauger und Werkstückspanner für die Flächenbearbeitung sowie gerade und gebogene Rahmenbauteile.

Die EPICON Serie bieten nahezu unbegrenzte Möglichkeiten in der Bearbeitung. Gebaut für hohe Beanspruchung präsentiert sich die massive und durchdachte Bauart beider Maschinen im modernen und anwendungsgerechten Industriedesign.

Der Konsolentisch der CNC-Bearbeitungszentren ist durch die extremen Bearbeitungslängen in X-Richtung ideal für die Bearbeitung langer Bauteile für Treppen, Wintergärten etc. vorbereitet. Selbst große Türelemente lassen sich hocheffizient und mühelos im Pendelbetrieb abarbeiten. Mit bis zu 1650 mm in Y-Richtung sowie einem Z-Hub von 565 mm ist die EPICON perfekt für eine individuelle und variantenreiche Bearbeitung ausgestattet.

Ihr Vorsprung für hohe Produktqualität

Eine Vielzahl von Wechselaggregaten für unterschiedlichste Anwendungen stehen für alle Maschinen der EPICON Serie zur Auswahl. Diese reichen von herkömmlichen Mehrspindlern, Schlosskasten- und Sägeaggregaten bis zu Sonderanwendungen wie Hohlstemmmeißeln und Schneideaggregate für die Bearbeitung von Schaumstoffen etc.

Für präzise Winkelschnitte und Bohrungen sind Winkelschwenkgetriebe mit digitaler Winkelanzeige und zentraler Winkelverstellung lieferbar.

Zusätzlich sorgen Kugelmesstaster für eine präzise Vermessung von Werkstücklänge, Werkstücktiefe und der Materialdicke inklusive Lagekorrektur des Werkstücks im Bearbeitungsprogramm.

Laserpointer zum genauen Positionieren der Vakuumsauger bzw. zum Abfahren der Werkstückkontur, jeweils rechts und links am Bearbeitungskopf angebracht.

Konturlaser – projiziert die komplette Werkstückkontur und alle benötigten Vakuumsauger gleichzeitig sowie alle Konsolenpositionen ohne Einschränkung bei der Anzahl der zu projizierenden Linien.

Flexible Absaugung – auf acht Positionen programmierbar

Am Bearbeitungskopf vollautomatisch auf acht Positionen positionierbar, zur maßgenauen Anpassung der Haube auf die Werkstückhöhe. Somit ist eine optimale Absaugung der Späne garantiert.

Die ergonomische Gestaltung Ihres Arbeitsplatzes ist von immer größerer Bedeutung. HOLZ-HER bietet standardmäßig für alle EPICON Modelle ein fahrbares Bedienpult, welches mit einem 21,5" und 16:9 Multi-Touch-Bildschirm ausgestattet ist und Ihnen eine perfekte Bediener-Ergonomie bietet. Durch die angebrachten Rollen kann das Pult dort platziert werden, wo es den Arbeitsprozess bestmöglich unterstützen kann.
