WEINIG Conturex Vario S: Das Kraftpaket an Dynamik und Durchsatz

WEINIG Conturex

Der WEINIG Conturex zählt bei Fensterherstellern weltweit zu den flexibelsten und leistungsstärksten CNC-Bearbeitungscentren.

Durch die neue Kombination von variablen Einzelzangentischen wird die Anlage voll doppelteilefähig. Damit verbunden ist die erhebliche Minimierung der Werkzeugwechselzeiten. Gleichzeitig wird die gesamte Anlage wesentlich geringer beansprucht. Berücksichtigt wurde bei der Ablaufoptimierung auch die geforderte Flexibilität heutiger Fenster- und Türensysteme.

Anspruchsvolle, individuelle Lösungen bestimmen heute die Fenster- und Möbelfertigung. Wenn dann noch hoher Durchsatz gefragt ist, geht kein Weg an dem Conturex Vario S vorbei.Besonderes Merkmal des vollautomatischen WEINIG Kraftpakets ist das Falzklemmsystem PowerGrip Motion 2D/3D. Es sorgt besonders beim Fertigen von schmalen Profilsystemen und Rundbögen sowie bei Teilfräsungen für den Systembau für deutlich mehr Flexibilität.

WEINIG CAM, WEINIG SIM und WEINIG Solid WF sind die perfekten Softwarebausteine, um Werkstücke zu programmieren, zu simulieren und zu monitoren. Die direkte Teileübergabe der Conturex Vario S gewährleistet höchste Werkstückqualität. Die neue Arbeitsbreite bis zu 330 mm lässt auch für zukünftige Produkte keine Wünsche offen. Mit Unterstützung des 4-Tisch-Ablaufs wird speziell bei Kurzteilen der Ausstoß wesentlich erhöht. Im Werkzeugbereich stehen ein 2 x 24-fach-Wechsler und ein externes Magazin mit 90 Plätzen zur Verfügung. Zur enormen Produktivität der Maschine trägt die rüstzeitfreie Bearbeitung selbst bei kleinsten Losgrößen bei. Ein weiteres Highlight ist die neue Maschinenumhausung mit besserer Einsicht und Zugänglichkeit für mehr Sicherheit und Ergonomie der Maschinenbediener.

Preise
x

Unterschiedliche Anforderungen – unterschiedliche Preise

Der Preis für eine WEINIG Maschine ist so individuell wie Ihre Anforderungen. Deshalb besprechen wir am besten kurz, was Ihnen wichtig ist – und schon bekommen Sie ein erstes, unverbindliches Angebot von uns.

  1. Ich bin damit einverstanden, dass meine oben eingegebenen Daten zur Beantwortung und Dokumentation meiner Anfrage in den Systemen der Weinig Gruppe gemäß der Datenschutzerklärung verarbeitet werden.
Persönliche beratung
x

Persönliche Beratung – für eine höhere Produktivität und mehr Effizienz

Gemeinsam mit Ihrem WEINIG Experten finden Sie die optimale Maschine für Ihre Anforderungen. Senden Sie uns einfach das ausgefüllte Formular zu – und Ihr WEINIG Experte vor Ort bespricht alles Weitere mit Ihnen.

  1. Ich bin damit einverstanden, dass meine oben eingegebenen Daten zur Beantwortung und Dokumentation meiner Anfrage in den Systemen der Weinig Gruppe gemäß der Datenschutzerklärung verarbeitet werden.

Das bietet Ihnen die WEINIG Conturex-Serie

Gut zu wissen

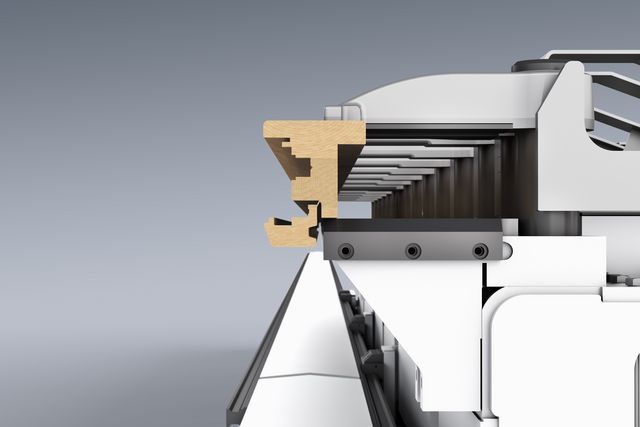

PowerGrip Motion 2D/3D (Option)

Mit dem neuen PowerGrip Motion 2D/3D Zangentisch stehen Ihnen völlig neue Möglichkeiten offen. Durch
die dreidimensionale Bewegungsfreiheit der Tische in X, Y und Z-Richtung ergeben sich neue  Spannpositionen. Dadurch sind Sie deutlich flexibler und genießen wie
bisher absolute Genauigkeit bei der direkten Übergabe mit den patentierten PowerGrip Zangentischen.

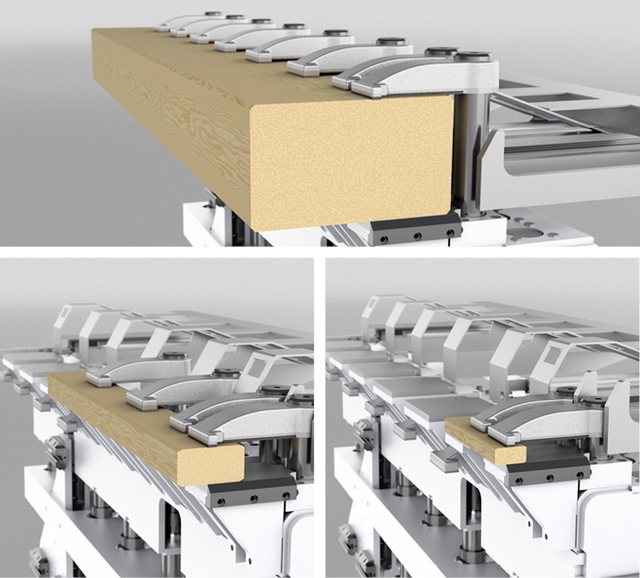

In neuen Dimensionen denken

Durch den neuen PowerGrip Motion 2D/3D Zangentisch können Teiledimensionen bis 330 mm Breite, aber auch kleinste Teiledimensionen sicher gespannt und bearbeitet werden. Damit sind Sie bestens gerüstet für die Zukunft bei steigender Dimensionsvielfalt und anspruchsvollen Profilierungen.

Clevere Softwarelösungen mit WEINIG CAM und WEINIG SIM

Eine offene Schnittstelle zu allen gängigen Branchensoftwarelösungen kombiniert mit Weinig CAM bietet die optimale Programmier-Plattform für Einzelteile. Parametrische Sonderteile, Wintergartenkonstruktionen, Türblätter und spezielle Fensterformen sind durch die einfache Anwendung von Makros im Handumdrehen programmiert. Durch die anschließende Simulation der Programme mit Weinig SIM wird die Bediensicherheit extrem gesteigert.

Mannarme Fertigung

Schon in der Standardausführung kann der Conturex Vario S mindestens 30 Minuten automatisch arbeiten. Je nach Automatisierungsvariante kann dieser Zeitraum noch deutlich erhöht und zusätzlich in Pausen oder zur Schichtverlängerung produziert werden. Der Bediener ist dadurch nur etwa 20 % seiner Arbeitszeit an die Maschine gebunden. Größtenteils kann er sich um andere Aufgaben im Fertigungsprozess kümmern.

Neues Design, erhöhter Komfort und Sicherheit

Ergonomie und Effizienz bei der Maintenance hat höchste Priorität. Die neue Maschinenkabine verbessert die Zugänglichkeit für Maintenance und erhöht die Arbeitssicherheit enorm. Klarglasscheiben garantieren optimale Einsicht in die Maschine, sodass Sie den Produktionsprozess zu jeder Zeit komfortabel überwachen können.

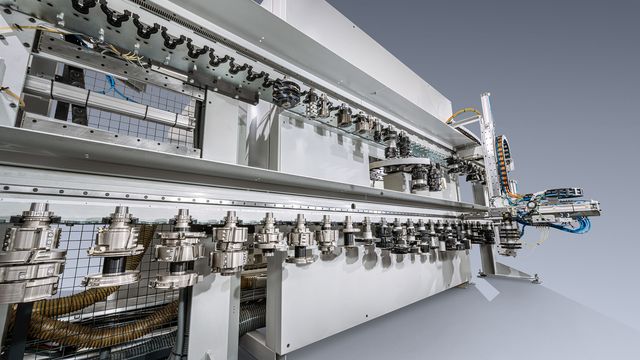

Externes Werkzeugmagazin (Option)

WEINIG Conturex

Das externe Werkzeugmagazin verfügt bis zu 170 Werkzeugplätze, je nach Modellreihe.

Universalspindel mit 5-Achstechnik (Option)

WEINIG Conturex
  • 12,5 kW (S6)
  • 6 kg Werkzeuggewicht
  • Max. 220 mm Werkzeuglänge
  • Inklusive 17-fach Tellerwechsler

Mehrspindelbohrkopf

WEINIG Conturex

Der WEINIG-Mehrspindelbohrkopf deckt in der Fensterfertigung Griffolive-, Ecklager- und Horizontalbohrbearbeiung wie z.B. Eckverbindung oder Markierbohrungen ab. Er steigert die Leistung und die Flexibilität der einzelnen Conturexmodellen.

Hauptspindel mit 3- oder 4-Achstechnik (Option)

WEINIG Conturex

Mit der 30 kW Hauptspindel erzielen Sie eine deutliche Zeitersparnis verbunden mit höherer Produktivität. Durch die hohe abrufbare Leistung werden Profilierungen in einem Bearbeitungsdurchgang möglich. Zudem sind die luftgekühlten Hauptspindeln nahezu wartungsfrei und garantieren so eine hohe Verfügbarkeit der Maschine. Indirekt angetrieben, ist der Motor auch in kritischen Situtation immer geschützt.



5-Achs-Kopf (Option)

WEINIG Conturex
  • 5-Achskopf für höchste Flexibilität
  • Inklusive 24-fach Tellerwechsler

Referenzen


Mehr Informationen

Video

Der WEINIG Conturex auf der LIGNA 2013
