EasyScan+ C: Hohe Leistung - geringer Invest
Der EasyScan+ wurde entwickelt, um ein oder zwei Optimierkappsägen zu beschicken. Er kann aber auch in vielen weiteren Anwendungen eingesetzt werden. Durch sein einfach gehaltenes Design und seine bewährten Sensoren, kombiniert mit der benutzerfreundlichen automatisierten Kamerapositionierung, ist die ideale Bild-qualität immer garantiert. Die stabile Konstruktion mit ihrem kompakten Rahmen gewährleistet den stabilen und zuverlässigen Bretttransport.
Die einfache Optimierung ist der Schlüssel zu einer effizienten Produktion. In der leistungsfähigen Optimierung können verschieden Qualitäten und Zonen angelegt und zu Endprodukten zusammengefügt werden. Produkte und Qualitäten werden dabei in einer Datenbank gespeichert und können jederzeit per "Drag-and-Drop" ausgewählt werden. Die logische Benutzerführung des Scanners vereinfacht die Einstellung und ist so für jeden Mitarbeiter leicht bedienen.
Durch die verschiedenen Sensoroptionen, kann der Scanner an die Kundenbedürfnisse angepasst werden und liefert so immer ideale Ergebnisse. Hartholz oder Weichholz, Fensterkanteln oder Brettschichtholz, Leisten oder Platten, Möbelbau oder Schalungsbretter, mit diesem Scanner erzielen Sie immer ein optimales Ergebnis.
Unterschiedliche Anforderungen – unterschiedliche Preise
Der Preis für eine WEINIG Maschine ist so individuell wie Ihre Anforderungen. Deshalb besprechen wir am besten kurz, was Ihnen wichtig ist – und schon bekommen Sie ein erstes, unverbindliches Angebot von uns.
Persönliche Beratung – für eine höhere Produktivität und mehr Effizienz
Gemeinsam mit Ihrem WEINIG Experten finden Sie die optimale Maschine für Ihre Anforderungen. Senden Sie uns einfach das ausgefüllte Formular zu – und Ihr WEINIG Experte vor Ort bespricht alles Weitere mit Ihnen.
Das bietet Ihnen die WEINIG EasyScan+ Serie
- Schnelles Return-on-Investment
- Optimierung Ihrer Produkte nach Wert, Ausnutzung oder Produktionsziel
- Umfangreiche Statistikfunktionen in Echtzeit
- Kompatibel mit allen Hochleistungs-Optimier-Kappsägen.
- Oberflächenabtastung durch Laser- und Farbkameras.
- Optional aufrüstbare erweiterte Sensorkonzepte (Feuchtigkeits- und Krümmungsvermessung, u.v.m.)
- Volle Defekterkennung: Waldkante, Äste, Risse, Markröhre, Harzgallen, Bläue / Rotfäule...
- Geprüfte industrielle Sensortechnologie
Das bietet Ihnen der WEINIG EasyScan+ S
- Steigerung der Ausbeute, da die Erkennungsgenauigkeit des Scanners der manuellen Sortierung weit überlegen ist
- Verringerung der Personalkosten, da die arbeitsintensive manuelle Markierung entfällt
- Maximale Produktivität aufgrund von automatisierter Defekterkennung und Optimierung
- Flexiblere Fertigung, da sehr viele verschiedene Qualitäten und Produkte gleichzeitig gefertigt werden können
- Steuerung der Qualität der Endprodukte bezogen auf einzelne Kunden o. ä.
- Steigerung der Qualität der Endprodukte
Gut zu wissen
Die Sensoren: Schlüssel zum Erfolg

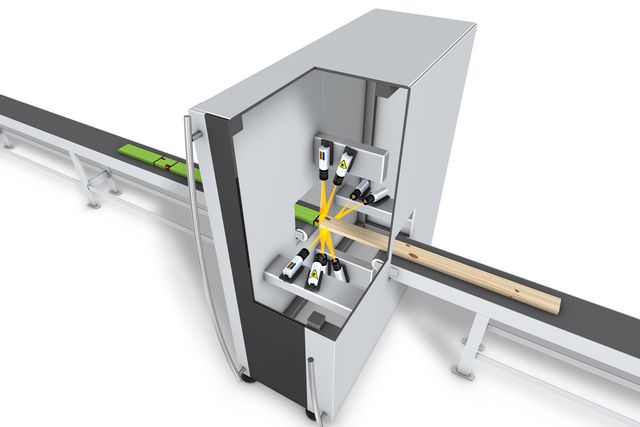

Alle Sensoren werden durch ein staubdichtes Gehäuse ideal geschützt. Als Standardsensoren sind unsere Laserkameras in jedem System verbaut. Mit der schnellsten am Markt verfügbaren Geschwindigkeit garantieren sie eine hohe Auflösung und beste Ergebnisse. Durch die stetige Weiterentwicklung dieses industriellen Sensorsystems wird die Leistung kontinuierlich gesteigert. Diese Technik dient zur Erkennung von Defekten wie Äste, Markröhren, Risse etc. Durch ein ausgefeiltes Lasersystem werden auch 3D-Oberflächenfehler wie Löcher und Waldkanten sicher erkannt.
Zusätzlich verbessern Farbkameras als Standard die Erkennung des Scanners. Durch höhere Auflösung, sowohl in Längs- als auch in Querrichtung, werden Farbdefekte ebenso wie Risse und Insektenlöcher noch zuverlässiger als zuvor erkannt. Unterschiedliche Versionen der Farbkameras sichern die ideale Leistung des Scanners für jede Anwendung.
Kapp-Optimierung schnell erklärt
Step 1: LuxscanLine Scanner basieren auf verschiedenen Sensoren, wie z. B. Laser und Farbkameras oder Röntgen. Ihr WEINIG Experte definiert die passenden Sensoren sowie deren beste Kombination, abgestimmt auf Holzarten, Oberflächenbeschaffenheit und geforderte Leistung. Unser Ziel ist es, die bestmögliche Informationsqualität für die Kundenanwendung zu erhalten.
Step 2: Die Bildverarbeitung übernimmt die hoch entwickelte OptiCore Software. Sie erkennt und bestimmt Defekte sowie Farbabweichungen auf dem Brett. Hierbei sichern die ideal abgestimmten Sensordaten die optimale Datenverarbeitung und Defekterkennung.
Step 3: Die Optimierung durch die leistungsfähige OptiCore Software ermittelt die beste Lösung beim Kappen. Sie berücksichtigt dabei die verschiedenen Kundenwünsche und Qualitätsanforderungen. Basierend auf den exakten Brettdaten, die während der Bildverarbeitung ermittelt wurden, wird das Brett anhand der Kundenanforderungen optimiert. Dabei kann eine quasi unbegrenzte Anzahl an Qualitäten und Produkten definiert werden. So können auch komplexe Produkte ideal optimiert werden. Dies erlaubt es, fast jede Art von Endprodukt herzustellen.
Layoutvorschläge EasyScan+ C
Der EasyScan+ C ist für eine oder zwei Kappsägen geeignet.
OptiCore: Der neue Benchmark in der Welt der automatisierten Optimierung
Neben den Sensoren wie Laser- und Farb-Kameras, Röntgen, Krümmungsvermessung, etc. spielt die Software die größte Rolle bei der Kappoptimierung. Hierbei kommt es auf einfache Bedienung, Komfort und Entscheidungssicherheit an.
Das System soll einfach zu verstehen, intuitiv zu bedienen und verlässlich in Verfügbarkeit und Leistung sein. Durch die OptiCore-Software, werden all diese Punkte erfüllt. Durch seine optische und operative Anlehnung, an die OptiCom Direct Software von DIMTER, ist die Bedienung beider Maschinen quasi identisch. Dazu bietet OptiCore auch weiterhin die bewährte Optimierungsstruktur, die es erlaubt, Ihre Produktion so einfach und schnell zu erstellen wie zu fertigen.
OptiCore ist in der Lage, eine unbegrenzte Anzahl an Produkten und Qualitäten zu verarbeiten. Durch die einfache Beschreibung der Qualitäten mittels Zonen, wird dabei einerseits die Ausbeute gesteigert und andererseits der Kunde in die Lage versetzt, eine größere Diversifikation in den Produkten zu erreichen. So können durch genaueste Beschreibung der Qualitäten, mehr spezifizierte Produkte produziert werden. Durch die damit gepaarte hohe Genauigkeit in der Vermessung der Holzmerkmale, wird Ihre Rohware deutlich effizienter genutzt. Die verschiedenen Optimierungsmodi – Optimierung nach Wert, Ausbeute oder Produktionsziel – machen die Scannertechnologie noch interessanter. So können Produktionsziele festgelegt werden, die in der Folge gleichzeitig abgearbeitet werden. Die Produktion von Aufträgen mit Stücklisten, stellt so kein Problem mehr dar. Durch eine gemeinsam genutzte Softwareoberfläche ergeben sich auch Synergie-Effekte in der Steuerung der Maschinen. So können die Füllstandsinformationen der OptiCut Stacker auch in der Optimierung mit berücksichtigt werden. Dies ist nur ein weiteres Beispiel für aktuelle WEINIG Hochtechnologie. So sind Sie jederzeit für zukünftige Aufgaben und Herausforderungen gerüstet.
OptiLink: Ideale Optimierung durch verknüpfte Prozesse
Der Einsatz von komplexen Fertigungsprozessen war schon immer eine schwierige Aufgabe. Die Verknüpfung von verschiedenen Anwendungen und Produktionslinien erschwert den Informationsfluss. OptiLink wurde entwickelt, um das Produktionsmanagement durch Zentralisierung der Informationen zu optimieren. Durch einen einzigen Zugang zu allen Informationen ist die Just-in-time Produktion keine komplexe Aufgabe mehr. OptiLink verringert Bedienfehler und reduziert den Lagerbestand an Halbfertigwaren. Ein weiterer Vorteil ist die schnelle und einfache Datenverwaltung im Zusammenhang mit ERP Systemen. Basierend auf ausgeklügelten Statistikfunktionen wird so die Produktion auch in Losgröße 1 ermöglicht. Obwohl OptiLink ursprünglich zur reinen Verbindung von Kapp- und Auftrennscannern entwickelt wurde, ist nun die Verbindung zu vielen weiteren Maschinen im Zuschnittbereich möglich.
Erweiterungsoptionen
Faseranalyse: Maximale Schnittgenauigkeit
Ein wichtiger Bestandteil der Optimierung von Ausbeute und Wertschöpfung ist die genaue Schnittposition, speziell bei Keilzinkprodukten. Das "Dual Scatter" System, bestehend aus einem Linienlaser und einem Punktlaser, ermöglicht diese Genauigkeit.
Automatische Kamerapositionierung und Verarbeitung von fallenden Breiten
Die automatische Kamerapositionierung verfährt alle Kameras in die ideale Position und garantiert so die optimale Bildqualität und Auflösung. Sie verhindert Bedienfehler und reduziert so Produktionsausfälle auf ein Minimum.
Front End Scanner: Der einfache Weg zur Qualitätskontrolle
Der Front End Scanner wird hinter einer Kappsäge montiert. Er scannt die gekappten Teile von beiden Seiten. Dadurch können Defekte im Brettinneren, wie z. B. Markröhren, über ihren Kontrast erkannt werden. Mit dieser Information werden Produkte für Keilzinkung oder geteilte Profile nachsortiert und an einen neuen Auswerfer weitergeleitet.
ShapeScan: Krümmung und Verdrehung sicher erkannt
Der ShapeScan ist die ideale Option, wenn eine bestimmte Krümmung oder Verdrehung als Defekt erkannt werden soll. Optional kann auch die Schüsselung vermessen werden. Über seine Sensoren im Quertransport, kann der ShapeScan T die Krümmung und Verdrehung ermitteln.
Markierstation: Markierung von Schnitten und Qualitäten
Eine Markierstation ist die ideale Lösung, um einen Scanner mit einer oder mehreren bestehenden Kappsägen zu verbinden, wenn eine komplexe Mechanisierung vermieden werden soll oder eine direkte Datenverbindung nicht möglich ist. Auf jedem Brett werden Schnitte, Qualitäten und Drehung aufgedruckt und so fehlerfrei an die Säge übergeben.
OptiLink: Ideale Optimierung durch verknüpfte Prozesse
Der Einsatz von komplexen Fertigungsprozessen war schon immer eine schwierige Aufgabe. Die Verknüpfung von verschiedenen Anwendungen und Produktionslinien erschwert den Informationsfluss.
